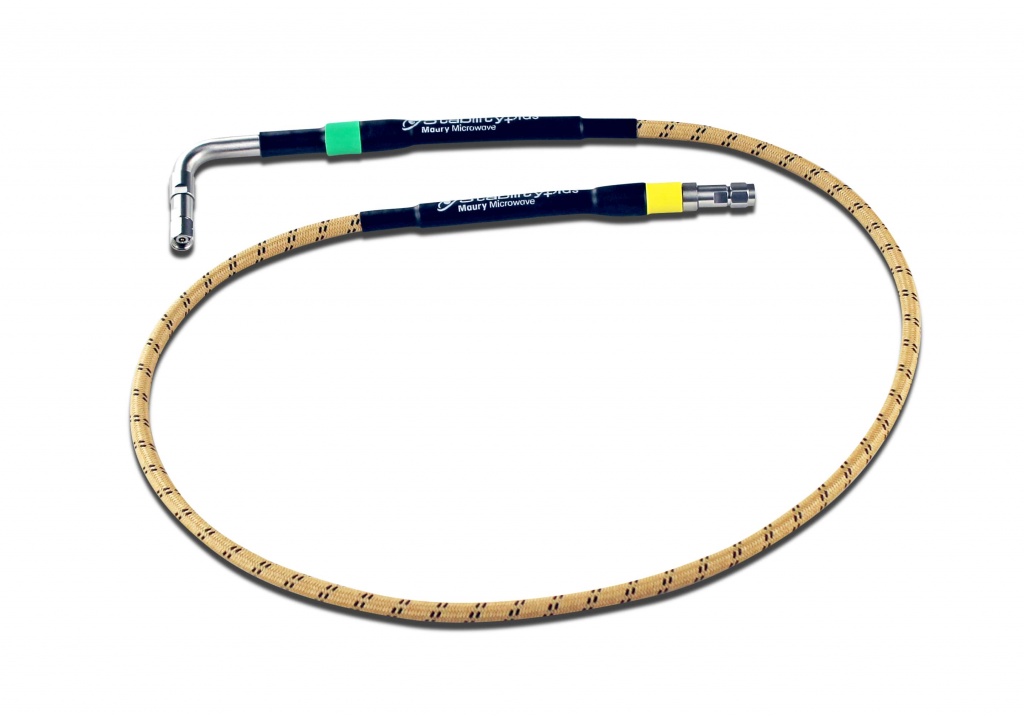

Кабельные сборки StabilityPlus ™ Maury Microwave

Получить информационную брошюру

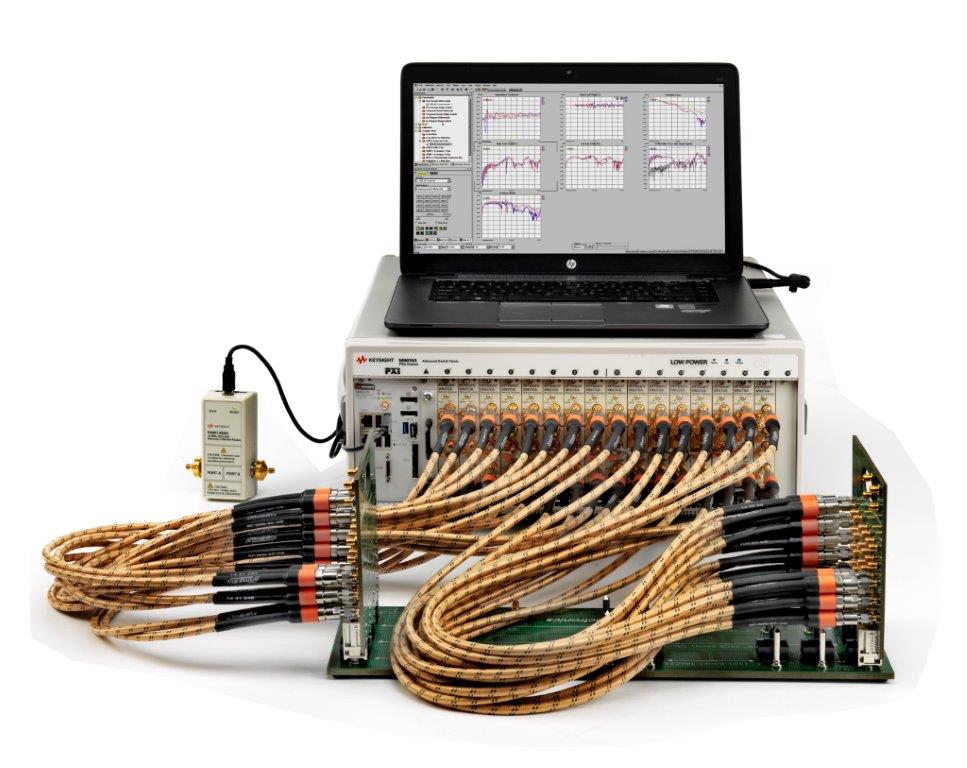

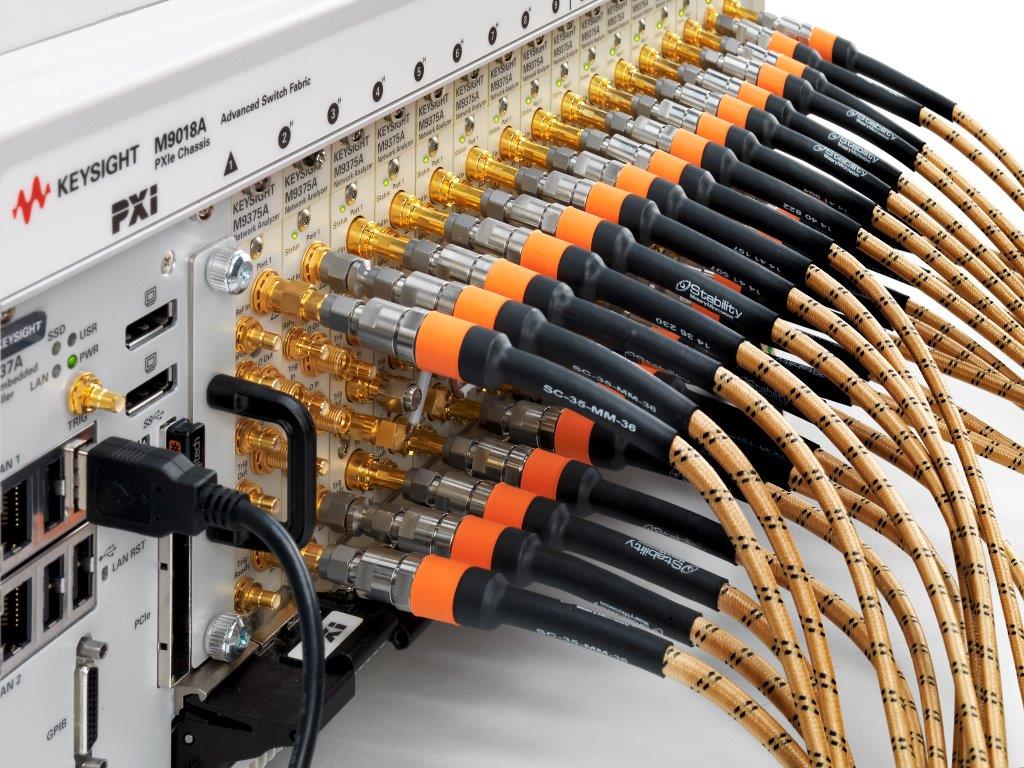

Специально разработанная для амплитудо- и фазостабильных приложений, серия Stability Plus™ обеспечивает превосходную воспроизводимость измерений даже после изгиба кабеля. Благодаря прочной и долговечной конструкции Stability Plus™ имеет длительный срок службы, что приводит к снижению общей стоимости измерений. Легкий вес, превосходная гибкость и малый форм-фактор Stability Plus™ делают его идеальным для ежедневного использования с ВАЦ, испытательными приборами, настольными системами и ATE.

Производитель: Maury Microwave

Страна-производитель: США

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

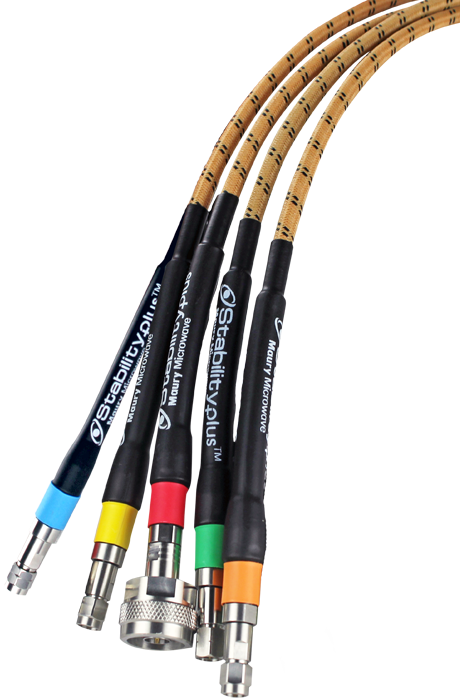

Кабельные сборки Stability Plus™ являются частью семейства ColorConnect™. Следуя предложенной IEEE конвенции цветов высокочастотных разъемов/адаптеров, кабельные сборки Stability Plus™ обеспечивают четкую индикацию совместимости и взаимозаменяемости. Благодаря ColorConnect™ можно избежать повреждения оборудования, снижения надежности, ухудшения характеристик и длительного технического обслуживания из-за неправильного сопряжения (и попыток сопряжения) несовместимых межсоединений.

Тип кабельной сборки	SP-185	SP-24	SP-292	SP-35	SP-N
Макс. частота	67 ГГц	50 ГГц	40 ГГц	26,5 ГГц	18 ГГц
КСВН (тип.)	1,40:1	1,30:1	1,25:1
Вносимые потери (тип.)	1,79 дБ/фут	1,00 дБ/фут	0,89 дБ/фут	0,72 дБ/фут	0,61 дБ/фут
Стабильность фазы при изгибе (тип.)	±8°	±6°	±4,5°	±3°	±2°
Стабильность фазы при изгибе (макс.)	±14°	±10,5°	±8,5°	±5,5°	±4,2°
Стабильность амплитуды при изгибе (тип.)	±0.15 дБ	±0.05 дБ
Стабильность амплитуды при изгибе (макс.)	±0.20 дБ	±0.10 дБ
Стабильность фазы от температуры	<4°/м/Гц (-55 - +100 °С)
Импеданс (ном.)	50 Ом
Скорость распространения	74% (ном.)	76% (ном.)
Эффективность экранировки	>100 дБ (DC – 18 ГГц)
Время задержки (ном.)	4,5 нс/м
