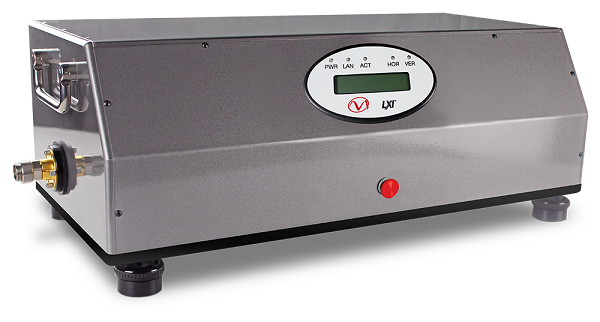

Автоматические тюнеры Maury Microwave серии Multi-Harmonic Automated
Двухкареточные и трехкареточные автоматизированные тюнеры серии MT98xML, сертифицированные по стандарту LXI™, оптимизированы для широкого круга задач, требующих одновременно высокого коэффициента отражения и подстройки импеданса на нескольких частотах. Основанные на проверенной технологии бесконтактных датчиков компании Maury, эти высокопроизводительные тюнеры обеспечивают высокое КСВН с превосходной точностью и надежностью.
Производитель: Maury Microwave
Страна-производитель: США
Основные возможности:
- Тюнеры серии MT98xML идеально подходят для Load Pull измерений, Load Pull измерений на нескольких гармониках, гибридно-активных Load Pull измерений и различных измерений в автоматическом режиме.
Подойдет ли эта установка для моей технологии?Консультация эксперта
|
Модель |
XT981ML01 |
XT982ML01 |
XT982ML03 |
XT983ML01 | |
---|---|---|---|---|---|---|
Частотный диапазон, ГГц |
0.65 – 8.0 |
0.6 — 18.0 |
0.8 — 18.0 |
2.0 — 26.5 |
||
Диапазон согласования |
Первой частоты |
Fmin |
100:1 |
|||
Fmax |
40:1 |
|||||
Второй частоты |
Fmin |
10:1-100:1 |
||||
Fmax |
10:1-100:1 | |||||
Третьей частоты |
Fmin |
- | - |
10:1-100:1 |
- | |
Fmax |
- | - |
10:1-100:1 |
- | ||
Мощность |
250 Вт (непрерывная) 2,5 кВт (пиковая) |
50 Вт (непрерывная) 500 Вт (пиковая) |
50 Вт (непрерывная) 500 Вт (пиковая) |
25 Вт (непрерывная) 250 Вт (пиковая) |
||
Воспроизводимость вектора (мин.) |
-50 дБ |
-40 дБ |
-40 дБ |
-40 дБ |
||
Вносимые потери (макс.) |
0,3 дБ |
0,6 дБ |
1 дБ |
0,8 дБ |
||
Разъем |
7 мм |
7 мм |
7 мм |
3,5 мм |
