Автоматические тюнеры Maury Microwave серии Nano

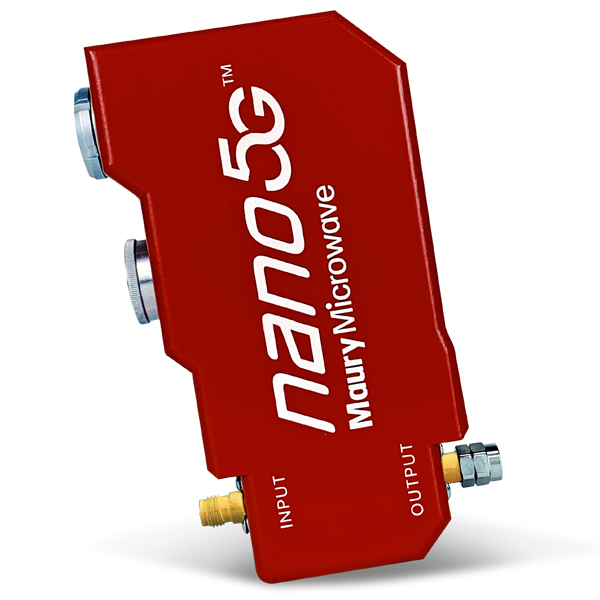

Nano5G - автоматизированный тюнер импеданса, оптимизированный для Load Pull измерений на частотах 5G FR2. Высокий КСВН. Высокие точность настройки импеданса и воспроизводимость. Прямое подключение к пробнику зондовой станции. Отсутствие вибраций. Самый маленький тюнер.

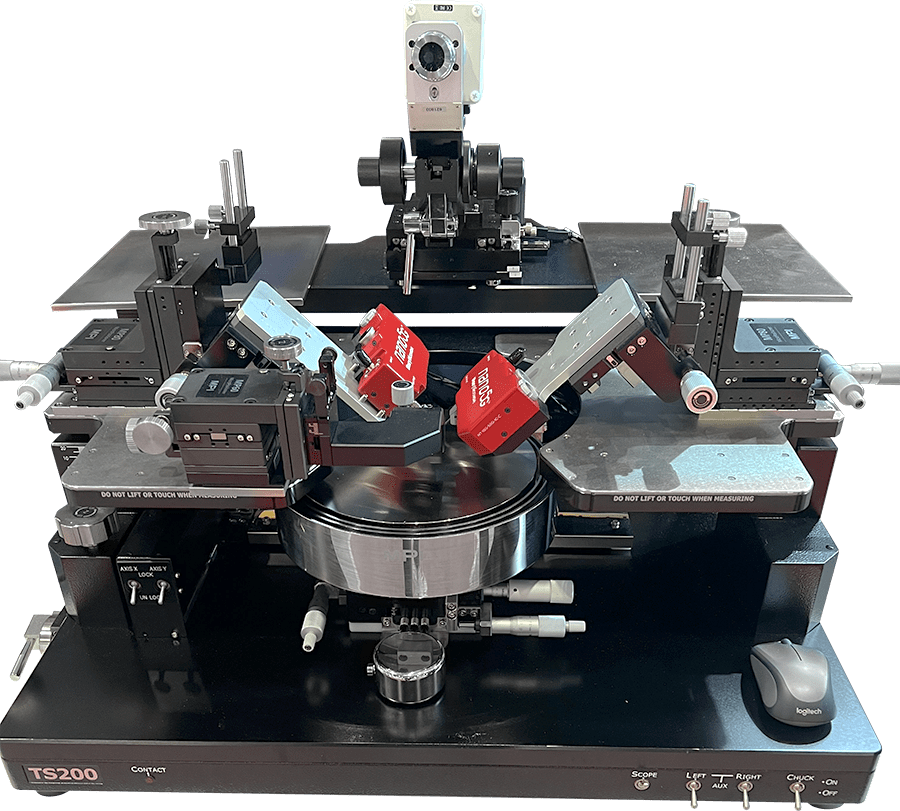

Компактные размеры и малый вес Nano5G позволяют подключать тюнер непосредственно к пробнику зондовой станции для проведения измерений на подложке, обеспечивая тем самым самый высокий диапазон подстройки (КСВН, наименьший импеданс) в плоскости исследуемого устройства. Прямое подключение также уменьшает сдвиг фазы, что приводит к уменьшению искажения сигнала и более точным векторным измерениям при использовании широкополосных модулированных сигналов.
Тюнер Nano5G отлично подходит для проведения измерений в диапазоне 18-50 ГГц, на пластине и в корпусе.
Модель | NT-18G-50G-1C |

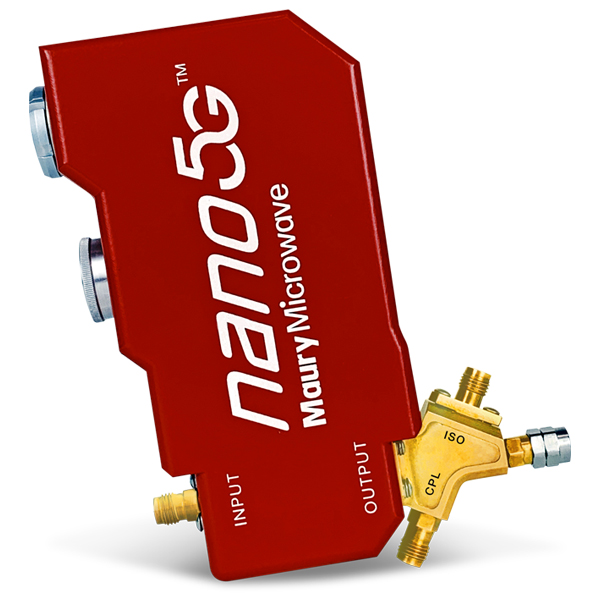

NT-18G-50G-1C-C |
|
---|---|---|---|
Частотный диапазон, ГГц |
Тюнера |
DC - 65.0 |
DC - 65.0 |
Подстройки импеданса |
18.0 - 50.0 |
18.0 - 50.0 |
|
Диапазон согласования |
Минимальный |
10:1 |
10:1 |
Типовой |
40:1 на 28, 39 ГГц |
40:1 на 28, 39 ГГц |
|
Мощность |
10 Вт (непрерывная) 100 Вт (пиковая) |
10 Вт (непрерывная) 100 Вт (пиковая) |
|
Воспроизводимость вектора (мин.) |
-40 дБ |
-40 дБ |
|
Вносимые потери (макс.) |
0,5 дБ |
0,5 дБ |
|
Размеры |
11,4х4,0х16,0 см |
11,4х4,0х17,6 см |
