Ручные тюнеры импеданса Maury Microwave

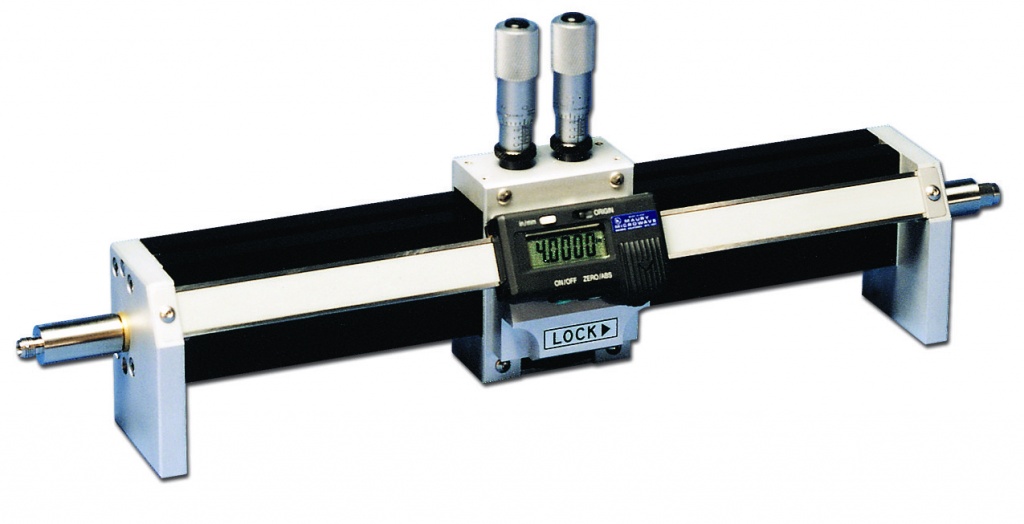

Ручные тюнеры импеданса Maury основаны на принципе винтовой передачи скольжения, который заключается в перемещении пассивного пробника относительно полосковой линии для создания заданного импеданса. Пробники сконструированы таким образом, чтобы их линейные размеры были близки к четверти длины волны середины частотного диапазона. Так как каждый тюнер имеет два пробника, это позволяет улучшить характеристики согласования. Дополнительной особенностью является LCD дисплей-считыватель положения каретки для тюнеров, работающих до 18 ГГц. Тюнеры импеданса, которые работают в более высоком частотном диапазоне, имеют управление с помощью микрометрических винтов.

Производитель: Maury Microwave

Страна-производитель: США

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Полосковая структура линии передачи
Два пробника для улучшения характеристик согласования
LCD дисплей для отображения положения каретки

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Видеопрезентация

Воспроизводимость положения каретки и широкий диапазон согласования импеданса делают тюнеры Maury идеальными для использования в качестве источника переменного импеданса при характеризации приборов. Данные измерения зависят от возможности тюнера создавать импеданс вблизи границы диаграммы Смита и воспроизведения электрических характеристик в зависимости от механического положения каретки. Тюнеры этой серии также легко использовать ввиду отсутствия зависимости электрических характеристик от способа механического перемещения пробника (перпендикулярно или вдоль линии передачи). Расстояние между пробником и линией передачи определяет амплитуду отражения, тогда как положение пробника вдоль линии передачи - фазу. Изменять эти параметры можно почти независимо друг от друга.

Модель	Частотный диапазон, ГГц	Разъем	Диапазон подстройки КСВН
MST981BN MST981B35	0,4 - 4,0	N тип 3,5 мм	25:1
MST981EN MST981E35	0,8 - 8,0	N тип 3,5 мм	35:1
MST982VN MST982V35	0,6 - 8,0	N тип 3,5 мм	20:1
MST982GN MST982G35	0,6 - 18,0	N тип 3,5 мм	10:1
MST982AN MST982A35	1,8 - 18,0	N тип 3,5 мм	12:1
MST983B35	12,0 - 34,0	N тип 3,5 мм	10:1
MST984A24	12,0 - 50,0	N тип 2,4 мм	10:1

Модель	Максимальные потери (пробники отведены)	Переходная частота, ГГц	Мощность (непрерывная/пиковая), Вт	Размер А, см
MST981BN MST981B35	0,2 дБ	1,4	250/2500 125/1250	37,47
MST981EN MST981E35	0,2 дБ	2,8	250/2500 125/1250	18,72
MST982VN MST982V35	0,5 дБ	2,8	50/500 25/250	24,97
MST982GN MST982G35	0,6 дБ	4,2	50/500 25/250	24,97
MST982AN MST982A35	0,4 дБ	5,5	50/500 25/250	8,33
MST983B35	0,7 дБ	16,0	15/150	1,24
MST984A24	1,0 дБ	21,5	15/150	1,24

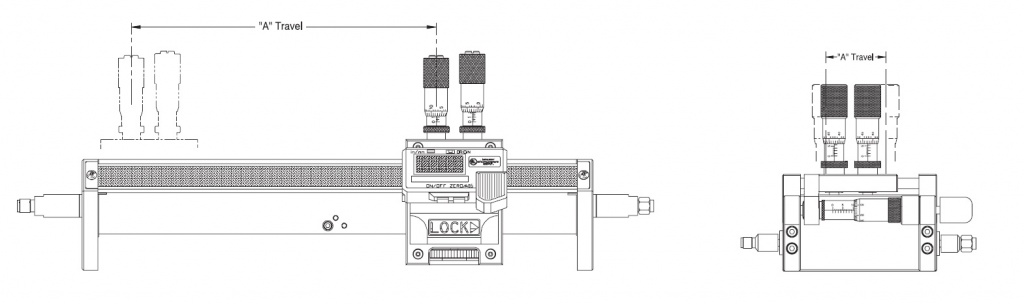

Схематичный вид ручных тюнеров импеданса Maury с диапазоном перемещения А

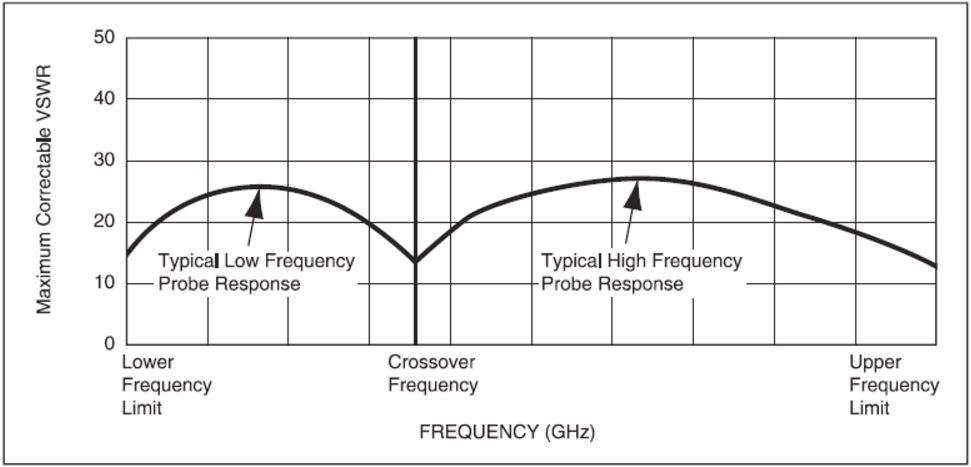

Типовая зависимость КСВН от частоты для ручного тюнера импеданса Maury
