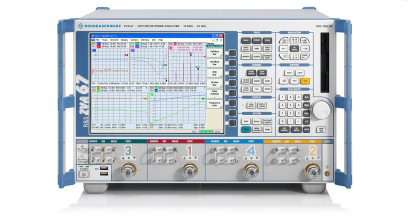

Векторный анализатор цепей Rohde&Schwarz серии ZVA
Анализаторы цепей серии R&S ZVA – незаменимый инструмент для выполнения самых сложных измерений
в ВЧ и СВЧ областях. Выдающиеся характеристики, расширенные возможности калибровки, удобный
интерфейс и чрезвычайная гибкость по конфигурированию системы - всё это позволяет проводить одновременно целый комплекс измерений при одном подключении в частотных диапазонах до 8/ 24/ 40/ 50/67 или 110 ГГц
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Измерение линейных и нелинейных параметров усилителей и смесителей
- Измерение коэффициента шума
- Измерение параметров импульсов с разрешением 12,5 нс
- Дифференциальные измерения для характеризации активных устройств с балансными портами
- Высокая выходная мощность до 18 дБм
- Широкий динамический диапазон до 140 дБ
- Высокая скорость измерений: менее 3,5 мкс на точку
- Широкая полоса пропускания канала ПЧ: 1/5/30 МГц
- Первый векторный анализатор цепей в диапазоне до 67 ГГц, способный генерировать фазово-когерентные сигналы
- Универсальные методы калибровки: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
- Быстрая и удобная векторная калибровка смесителей и функция "исключения адаптера" с использованием UOSM-калибровки
- Измерение модуля и фазы потерь на преобразование смесителя с векторной коррекцией погрешностей
- Измерение групповой задержки и относительной фазы смесителей со встроенным гетеродином
- Измерение интермодуляционных искажений и S-параметров в рабочем режиме усилителей
Подойдет ли эта установка для моей технологии?Консультация эксперта
|
R&S ZVA8 |
R&S ZVA24 |
R&S ZVA40 |
R&S ZVA50 |
R&S ZVA67 |
R&S ZVA110 |
|
|---|---|---|---|---|---|---|
| Количество портов |
2 или 4 |
2 (базовое исполнение R&S ZVA67: 4 порта) |
||||
|
Частотный диапазон |
300 кГц до 8 ГГц |
10 МГц до 24 ГГц |
10 МГц до 40 ГГц |
10 МГц до 50 ГГц |
10 МГц до 67 ГГц |
10 МГц до 110 ГГц |
|
Количество точек в развертке |
1 до 60001 |
|||||
|
Ширина полосы измерения |
1 Гц to 1 МГц (с опцией до 30 МГц) |
|||||
|
Максимальное количество встроенных источников |
2 | 4 | 4 | 2 | 4 |
4 (базовая конфигурация, R&S ZVA67) |
| Операционная система |
Windows XP Embedded |
|||||
Динамический диапазон при полосе измерения 10 Гц:
|
|
R&S ZVA8 |
R&S ZVA24 |
R&S ZVA40 |
R&S ZVA50 |
R&S ZVA67 |
R&S ZVA110 |
|---|---|---|---|---|---|---|
|
Между тестовыми портами |
140 дБ тип. |
135 дБ тип. |
140 дБ тип |
140 дБ тип |
140 дБ тип | 130 дБ тип |
|
С прямым доступом к приемникам |
> 145 дБ тип. |
> 145 дБ тип. |
> 150 дБ тип. |
> 150 дБ тип. |
> 145 дБ тип |
N/A |
|
Диапазон по мощности (тип.) |
–45 дБм до +15 дБм |
–40 дБм до +18 дБм |
–40 дБм до +18 дБм |
–40 дБм до +15 дБм |
–40 дБм до +18 дБм |
–30 дБм до +8 дБм |
|
С опциональным шаговым аттенюатором |
Расширение нижнего предела выходной мощности на 70 дБ |
Расширение нижнего предела выходной мощности на 50 дБ |
Аттенюаторы отсутствуют |
|||
|
Время измерение в одной точке |
< 3.5 мкс (при полосе измерения 1 МГц) |
|||||
| Время передачи информации (для 201 точки): | ||||||
|
через шину IEC/IEEE |
< 2.9 мс |
|||||
|
через VX11 (100 Mbit/s LAN) |
< 1.3 мс |
|||||
|
через RSIB (100 Mbit/s LAN) |
< 0.7 мс |
|||||
|
Время переключения между каналами |
< 1 мс (до 2001 точек) | |||||
|
Время переключения между настройками прибора |
< 10 мс (до 2001 точек) |
|||||
