Векторный анализатор цепей Rohde&Schwarz серии ZNBT

Получить информационную брошюру

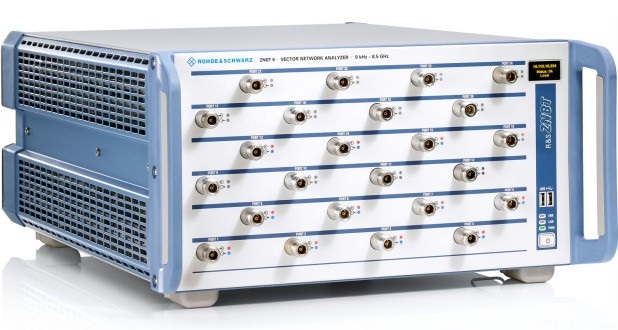

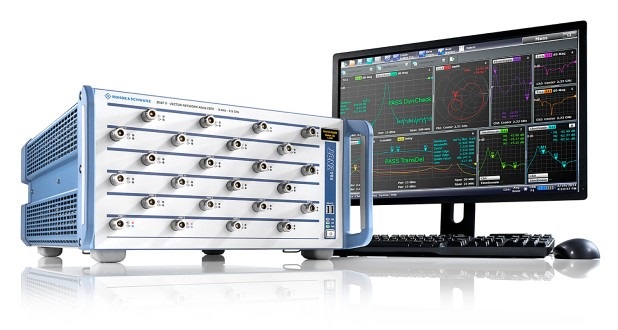

R&S ZNBT – первый векторный анализатор цепей с количеством портов до 24 шт. Прибор позволяет производить параллельное тестирование нескольких изделий одновременно или выполнять тестирование одного устройство с количеством портов до 24 шт.

R&S ZNBT позволяет проводить быстрые измерения многопортовых устройств. Кроме того, прибор обладает широким динамическим диапазоном, высоким уровнем выходной мощности и входами с высокой пропускной способностью по мощности.

Производитель: Rohde&Schwarz

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Четырехпортоввая базовая конфигурация R&S®ZNBT8, дооснащаемая до 8, 12, 16, 20 или 24 портов

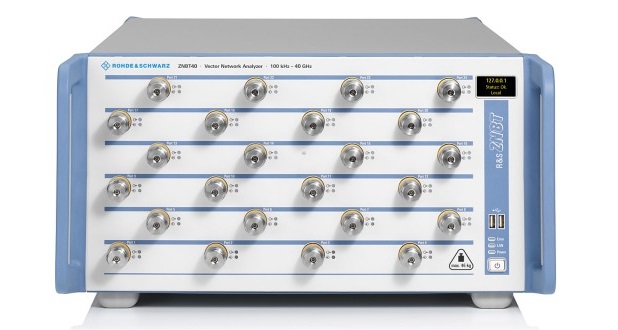

Восьмипортовая базовая конфигурация ZNBT20, R&S®ZNBT26, R&S®ZNBT40, дооснащаемые до 12, 16, 20 или 24 портов.
Частотный диапазон от 9 кГц до 8,5 ГГц (R&S®ZNBT8) или от 100 кГц до 26,5 ГГц или 40 ГГц (R&S®ZNBT20)
До 24 фазокогерентных приемников
Широкий динамический диапазон до 140 дБ
Быстрое время развертки: 2,1 мс (R&S®ZNBT8) и 2,5 мс (R&S®ZNBT20) для 201 точки
Широкий диапазон развертки по мощности до 100 дБ
Высокая емкость по мощности
Полоса ПЧ от 1 Гц до 10 МГц
Высокая термостабильность: 0,01 дБ/К
Более 100 графиков и каналов
Простая настройка многопортовых измерений
Ручные и автоматические калибровочные методы оптимизированные для многопортовых задач
Совместимость со всеми векторными анализаторами серий R&S ZVA/R&S ZVT и R&S ZNx

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Прибор доступен в двух частотных диапазонах: R&S ZNBT8 с частотным диапазоном от 9 кГц до 8,5 ГГц, R&S ZNBT20, R&S ZNBT26 и R&S ZNBT40 с частотным диапазоном от 100 кГц до 20 ГГц, 26,5 ГГц и 40 ГГц соответственно. Особенности прибора делают его идеальным для применения в области радиосвязи, беспроводной связи и для электронных промышленных устройств. Главным образом прибор используется в разработке и производстве активных и пассивных многопортовых устройств, таких как GPS, WLAN, Bluetooth и интерфейсных модулей для многодиапазонных мобильных телефонов. Его превосходные характеристики позволяют проводить эффективный анализ фильтров базовых станций и других высокоселективных устройств.

Векторный анализатор цепей R&S ZNBT превосходит многопортовые системы на базе коммутационной матрице. Высокая степень интеграции делает его очень компактным решением для проведения анализа компонентов с количеством портов до 24 шт. По габаритам он занимает место не более, чем R&S ZNB. Удобный интерфейс пользователя позволяет проводить даже очень сложные многопортовые измерения. R&S ZNBT поддерживает множество опций по удаленному контролю и легко интегрируется с автоматизированными системами тестирования, например для проведения измерений фазированных антенных решёток.

Особенности:

Векторный анализатор цепей с большим количеством каналов

Простое проведение многопортовых измерений

Высокий уровень мощности сигнала

Малое время тестирование

Данные передаются одновременно с выполнением развертки

Быстрое переключение между конфигурационными настройками прибора

Управление последовательностью выполняемых тестов с помощью TTL сигналов

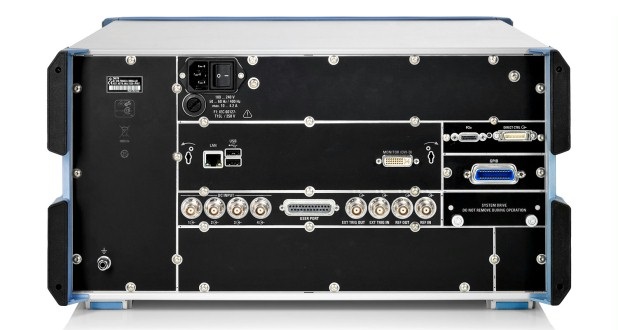

Наличие интерфейсов ввода/вывода для управления внешними устройствами

Одновременное тестирование нескольких устройств

Сегментированная развертка для оптимизации скорости и точности измерений

Расширенный динамический диапазон для проведения измерений блокирующих фильтров

Высокая стабильность, позволяющая редко проводить калибровку

Калибровочные методы для разных применений

Калибровочные наборы позволяют быстро проводить многопортовую калибровку

Более 100 графиков и каналов для характеризации сложных устройств

Широкой набор виртуальных согласующих цепей для выполнения процедур embedding/deembedding в реальном времени

Измерение параметров преобразования частоты усилителей и смесителей

Простая и быстрая характеризация балансных устройств

Анализ во временной области с функцией стробирования и отображения глазковой диаграммы

Измерение напряжения и тока

Измерения модулей входных каскадов
