Векторный анализатор цепей Rohde&Schwarz серии ZNL

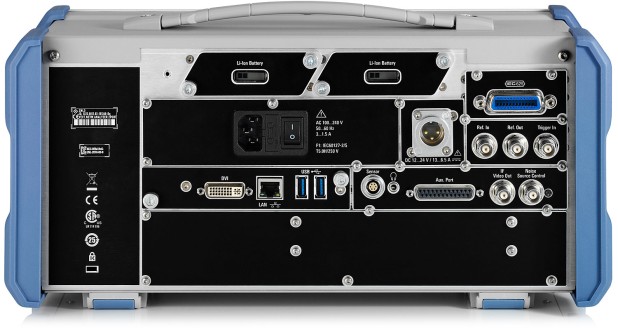

.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

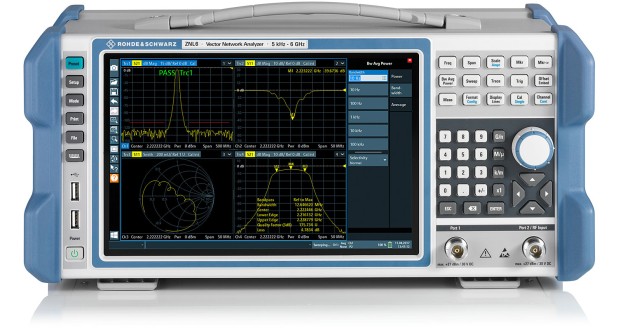

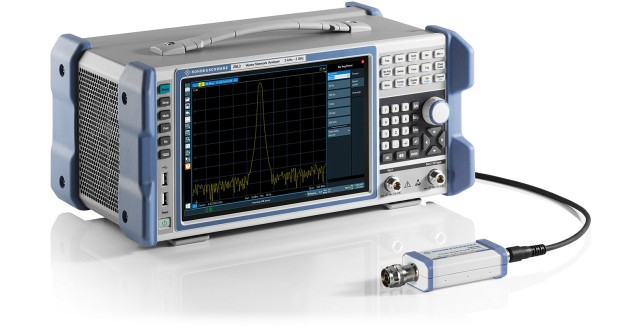

Измерительное оборудование для СВЧ-измерений обязано удовлетворять высоким стандартам качества. Прибор должен быть универсальным и простым в использовании. Скорость измерений и надежные рабочие характеристики являются важными параметрами. R&S ZNL удовлетворяет данным критериям и предлагает большее: он содержит функционал векторного анализатора цепей, анализатора спектра и датчика мощности в одном компактном корпусе.
Производитель: Rohde&Schwarz
Страна-производитель: Германия
Основные возможности:
- Частотный диапазон от 5 кГц до 3 ГГц (R&S ZNL3), 4,5 ГГц (R&S ZNL4) или 6 ГГц (R&S ZNL6)
- Двухпортовый векторный анализатор для двунаправленных измерений
- Широкий динамический диапазон до 130 дБ (тип.)
- Выходной уровень мощности от -40 дБм до +3 дБм (тип.)
- Полоса измерения от 1 Гц до 500 кГц
- Быстрые измерения: 401 точка за 16,7 мс (100 кГц полоса ПЧ, развертка 200 МГц, 2 портовая калибровка TOSM (SOLT))
- Компактный размер, малый вес (от 6 до 8 кг)
- Опциональный блок питания
- Операционная система Windows 10
Подойдет ли эта установка для моей технологии?Консультация эксперта
Особенности:
- Хорошие СВЧ характеристики
- Подходит как для лабораторий, так и для производства
- Анализ во временной области и измерение расстояния до повреждения (DTF)
- 3 устройства в одном
- Удаленное управление через LAN и опционально через GPIB интерфейс
- Интегрированное аппаратное обеспечение для СВЧ измерений
- Функция анализатора спектра
- Аналоговая демодуляция
- Цифровая демодуляция
- Точные измерения мощности
- Понятное меня для эффективной работы
- Большой 10,1” сенсорный экран удобного управления
- Интеграция с ПК
- Одновременное отображение нескольких режимов измерений с помощью функции MultiView

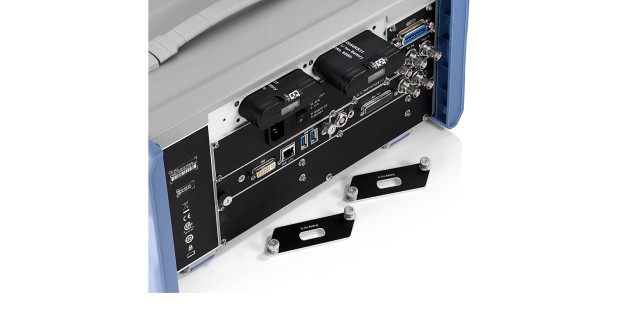

- Возможность использования батареи или источника питания для полевых измерений

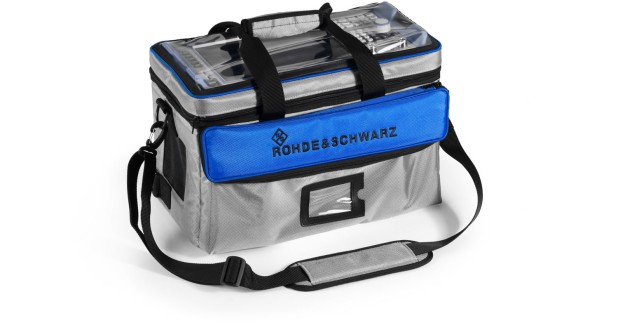

- Аксессуары для осуществления транспортировки и использования в полевых условиях
Характеристики
| Анализатор цепей | ||
|---|---|---|
| Частотный диапазон | R&S ZNL3 | 5 кГц до 3 ГГц |
| R&S ZNL4 | 5 кГц до 4.5 ГГц | |
| R&S ZNL6 | 5 кГц до 6 ГГц | |
| Динамический диапазон | >120 дБ; >130 дБ (тип.) | |
|
Выходная мощность |
0 дБм; + 3 дБм (тип.) |
|
|
Шум на графике |
<0.0035 дБ; < 0.0005 дБ (тип.) |
|
|
Скорость измерений |
||
|
Время развертки |
401 точка, 2-портовая калибровка TOSM, 200 МГц развертка, 100 кГц полоса ПЧ |
16.7 мс |
|
Передача данных |
через IEC/IEEE/GPIB, 201 точка |
3 мс (тип.) |
|
через HiSLIP по1 Gbit/s LAN |
2.5 мс (тип.) |
|
|
Измеряемые параметры |
S-параметры (Sxy), волновые параметры, коэффициенты волн, параметры импеданса (Zxy), параметры адмиттанса (Y), коэффициенты стабильности |
|
|
Отображаемые параметры |
дБ, амплитуда, фаза, диаграмма Смита, полярная диаграмма, КСВ, развернутая фаза, линейная амплитуда, диаграмма полных проводимостей, действительная часть, мнимая часть, задержка |
|
|
Методы калибровки |
Нормализация отражения (open или short), отражение (OSM (OSL)), улучшенная нормализация отражения (OM или SM), нормализация передачи (response calibration), нормализация передачи в обоих направлениях (response calibration), однотрактовая двухпортовая, TOSM (SOLT) |
|
|
Количество точек |
Режим векторного анализатора цепей |
1 до 100 001 |
|
Режим анализатора спектра |
101 до 100 001 |
|
|
Полоса ПЧ |
1 Гц до 500 кГц, с шагом 1/1.5/2/3/5/7 |
|
|
Анализатор спектра (R&S ZNL3 с опцией R&S ZNL3-B1, R&S ZNL4 с опцией R&S ZNL4-B1 или R&S ZNL6 с опцией R&S ZNL6-B1) |
||
|
Частотный диапазон |
R&S ZNL3 |
5 кГц до 3 ГГц (1 Гц разрешение) |
|
R&S ZNL4 |
5 кГц до 4.5 ГГц (1 Гц разрешение) |
|
|
R&S ZNL6 |
5 кГц до 6 ГГц (1 Гц разрешение) |
|
|
Средний уровень собственного шума (DANL) |
Ослабление сигнала 0 дБ |
<-140 дБм;<-150 дБм (тип) |
|
Фазовый шум |
1 ГГц, 10 кГц отстройка |
<-103 дБн (1 Гц); <-108 дБн (1 Гц) |
|
Максимальная полоса анализа сигнала |
с опцией R&S FPL1-B40 |
40 МГц |
| Интермодуляционные искажения | ||
|
Точка пересечения третьего порядка (TOI) |
300 МГц ≤ fin ≤ 3 ГГц |
>16 дБм; >20 дБм (тип.) |
|
Точка пересечения второго порядка (SHI) |
900 МГц ≤ fin ≤ 1.5 ГГц |
70 дБм (ном.) |
Основные характеристики
|
Пределы |
Режим векторного анализатора цепей |
Единичный, сегментированный, верхний предел, нижний предел |
|
Количество каналов |
В пределах одной настройки векторного анализатора цепей |
Без ограничений |
|
Количество настроек для каналов |
макс. 14 |
|
|
Количество одновременно отображаемых графиков |
Режим векторного анализатора цепей |
Без ограничений |
|
Режим анализатора спектра (R&S®ZNL3-B1/R&S®ZNL4-B1/R&S®ZNL6-B1 опции) |
6 | |
|
Количество маркеров |
Режим векторного анализатора цепей |
10 + 1 опорный маркер (на график) |
|
Режим анализатора спектра (R&S ZNL3-B1/R&S ZNL4-B1/R&S ZNL6-B1 опции) |
16 | |
|
Основные данные |
||
|---|---|---|
|
Операционная система |
Windows 10 |
|
|
Экран |
10.1" (26.4 см) WXGA цветной LCD, сенсорный экран |
|
|
Размеры (Ш × В × Г) |
408 мм × 186 мм × 235 мм |
|
|
Вес |
В зависимости от конфигурации |
6 кг до 8 кг |
