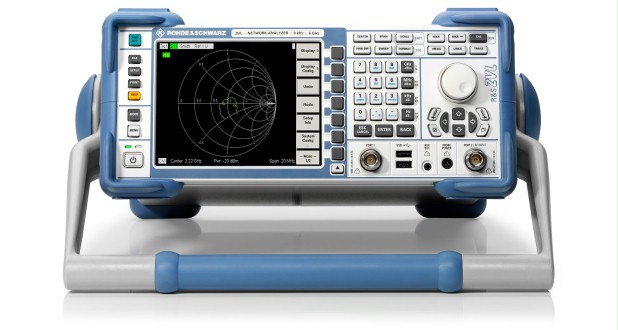

Векторный анализатор цепей Rohde&Schwarz серии ZVL

R&S ZVL является бюджетным, мощным и портативным векторным анализатором цепей, тем самым идеальным для использования в разработке, производстве и сервисе. Это единственный инструмент, который комбинирует функции анализатора цепей, анализатора спектра и измерителя мощности в одном корпусе и тем самым значительно увеличивает эффективность работы.

Производитель: Rohde&Schwarz
Страна-производитель: Германия

Основные возможности:

  • Опциональный анализатор спектра и цифровые стандарты передачи данных
  • Двунаправленное измерение всех четырех S-параметров
  • Дисплей с возможностью вывода нескольких графиков для отображения необходимых параметров
  • Измерение расстояние до повреждения при тестировании кабелей
  • Анализ во временной области
  • USB порт для подключения R&S NRP-Z датчиков мощности для проведения точных измерений мощности
  • Встроенная батарея и работа прибора от 12 В
  • Компактный, легкий и портативный

Подойдет ли эта установка для моей технологии?Консультация эксперта

Особенности:

  • Калибровки: полная однопортовая (OSM), полная двухпортовая (TOSM) и однотрактовая двухпортовая
  • Измерение S-параметров, импеданса, адмиттанса и стабильности
  • Вывод результатов измерений: диаграмма Смита, диаграмма полных проводимостей, амплитуда и фаза, полярная диаграмма, действительная и мнимая часть, групповое время задержки, КСВН
  • Неограниченное число графиков и каналов, наложение графиков с разных каналов на одну диаграмму
  • Измерения по графикам: максимум, минимум, от пика до пика, СКЗ, среднее, стандартное отклонение, электрическая длина, задержка по фазе
  • Оценка полосковых фильтров по значениям центральной частоты, полосы пропускания, пульсациям, добротность, ослабление и т.д.
  • Опциональный анализатор спектра (R&S ZVL-K1) со всеми возможностями анализатора цепей

Частотный диапазон
9 кГц (тип. 5 кГц) до 13.6 ГГц
Время измерений (201 точка на 100 кГц полосе ПЧ, с калибровкой)
<50 мс
Время передачи данных (201 точка)

Через RSIB по 100 Мбит/с LAN
1.5 мс
Динамический диапазон при 10 Гц измерительной полосе (20 МГц до 3 ГГц)
> 100 дБ, 105 дБ (тип. для ZVL13)
Диапазон выходной мощности
–50 дБм до 0 дБм
Полоса измерения
10 Гц до 500 кГц с шагом 1/2/5
Шум на развертку
< 0.005 дБ (СКЗ выше 10 МГц)
Ступенчатый аттенюатор приемника (максимальная номинальная входная мощность)
0 дБ до 30 дБ
Количество каналов, диаграмм, графиков
>100
Количество точек на развертку
2 до 4001
Операционная система
Windows XP Embedded
Вес (без батареи)
<7 кг
