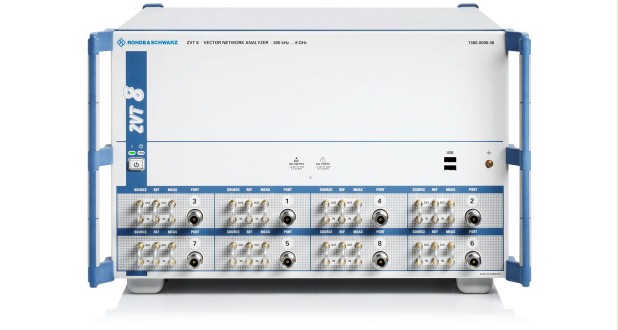

Векторный анализатор цепей Rohde&Schwarz серии ZVT

Анализаторы цепей серии R&S ZVT – первый восьми/шестипортовый векторный анализатор цепей с частотным диапазоном от 300 кГц до 8/10/20 ГГц. Модель ZVT8 содержит до 4 встроенных генераторов и до 16 приемников. Модель ZVT20 содержит до 3 встроенных генераторов и до 12 приемников. Уникальный подход, который подразумевает один генератор на два тестовых порта, делает анализатор серии ZVT идеальным для проведения интермодуляционных измерений, в том числе смесителей, дифференциальных балансных измерений, антенных измерений с большим количеством приемников, а также для повышения эффективности и производительности в производстве.

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Многопортовые измерения, исключающие временные задержки матричного переключения
Гибкая конфигурация тестовых портов для балансных и небалансных измерений
Дифференциальные измерения и генерация когерентных сигналов
Увеличенная производительность за счет параллельных измерений нескольких устройств
Многоканальный приемник с возможностью одновременной регистрацией измерений с нескольких каналов для фазовых измерений антенной решетки
Автоматическое калибровочное устройство
Проведение измерений параметров во время импульса, измерение профиля импульса с использованием до 16 приемников
До 3 (R&S ZVT20) или 4 (R&S ZVT8) внутренних источников для проведения измерений активных устройств, таких как преобразующие трансмиттеры, приемники и т.д.

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Спецификации

Особенности:

Серия анализаторов цепей ZVT обладает таким же функционалом, как и ZVA. Помимо этого, прибор обладает большим количеством портов: генераторов и приемников. Все задачи, которые решаются с помощью ZVA, также могут быть решены и с помощью ZVT. Прибор обеспечивает превосходные технические характеристики и измерительные возможности для проведения от двух до восьми портовых применений.

Сверхбыстрые и точные измерения многопортовых устройств

Отсутствие задержек, как в случае использования матричного коммутатора

Высокая стабильность, воспроизводимость и гибкость

Измерения балансных устройств

Виртуальный режим дифференциальных измерений (последовательное воздействие на небалансные порты, стандартный режим)

Реальный режим дифференциальных измерений: за счет 8 тестовых портов (4 встроенных источников) до 4 дифференциальных сигналов могут генерироваться и применяться к тестируемому устройству одновременно.

Уникальная производительность при измерении усилителей, смесителей, приемников, конверторов и т.д.

Произвольные настройки частоты и мощности для внутренних генераторов и приемников, а также для внешних генераторов

Измерение потерь преобразования, обратных потерь, утечек и т.д. для смесителей

Интермодуляционные и измерение горячих S-параметров усилителей

Интермодуляционные измерения смесителей посредством одного прибора

Измерения устройств с двойным преобразованием на частотах RF, LO1 и LO2, генерируемые одним прибором

Импульсные измерения усилителей, смесителей и конверторов

Измерения при развертке по частоте и мощности в пределах импульса

Измерения профиля импульса с разрешением 12,5 нс, двойного импульса и последовательности импульсов с шириной менее, чем 50 нс. Время записи до 3 мс.

Многоканальный приёмник

Прямой доступ к 16 каналам за счет опции прямого доступа к генераторам/приемникам

Параллельная, синхронная выборка информации по каналам, в том числе для фазовых измерений антенных решёток

Идеально подходит для производства

Параллельные измерения нескольких устройств одновременно, что ускоряет пропускную способность в несколько раз

Снижение затрат на дополнительные инструменты

Время измерения в одной точке
Количество тестовых портов	2 до 8 (R&S ZVT8) 2 до 6 (R&S ZVT20)
Частотный диапазон	300 кГц до 8 ГГц (R&S ZVT8) 10 МГц до 20 ГГц (R&S ZVT20)
При полосе ПЧ 1 МГц	<3.5 мкс
Время выборки в одной точке
На 5 МГц при полосе ПЧ 5 МГц (с опцией R&S ZVA-K17)	430 нс
Время измерения (201 точка)	4.5 мс
Время передачи данных (201 точка)
через шину IEC/IEEE	<2.9 мс
через VX11 по 100 Мбит/с LAN	<1.3 мс
через RSIB по 100 Мбит/с LAN	<0.7 мс
Время переключения
Между каналами	<1 мс
Между настройками прибора	<10 мс
Динамический диапазон при полосе измерения 10 Гц, между тестовыми портами	128 дБ, тип. 138 дБ (R&S ZVT8) 120 дБ, тип. 133 дБ (R&S ZVT20)
Выходная мощность на тестовых портах	>13 дБм, 15 дБм (тип.)
Диапазон изменения мощности	>50 дБ, тип. до 60 дБ
Полоса ПЧ
Стандартная	1 Гц до 1 МГц
С опцией R&S ZVA-K17	5 МГц (10 МГц с ограничениями)
С опцией R&S ZVA-K7	10 МГц (30 МГц с ограничениями)
Количество каналов, диаграмм и графиков	>100 каждого
Количество точек на графике	1 до 60001
Операционная система	Windows XP Embedded
