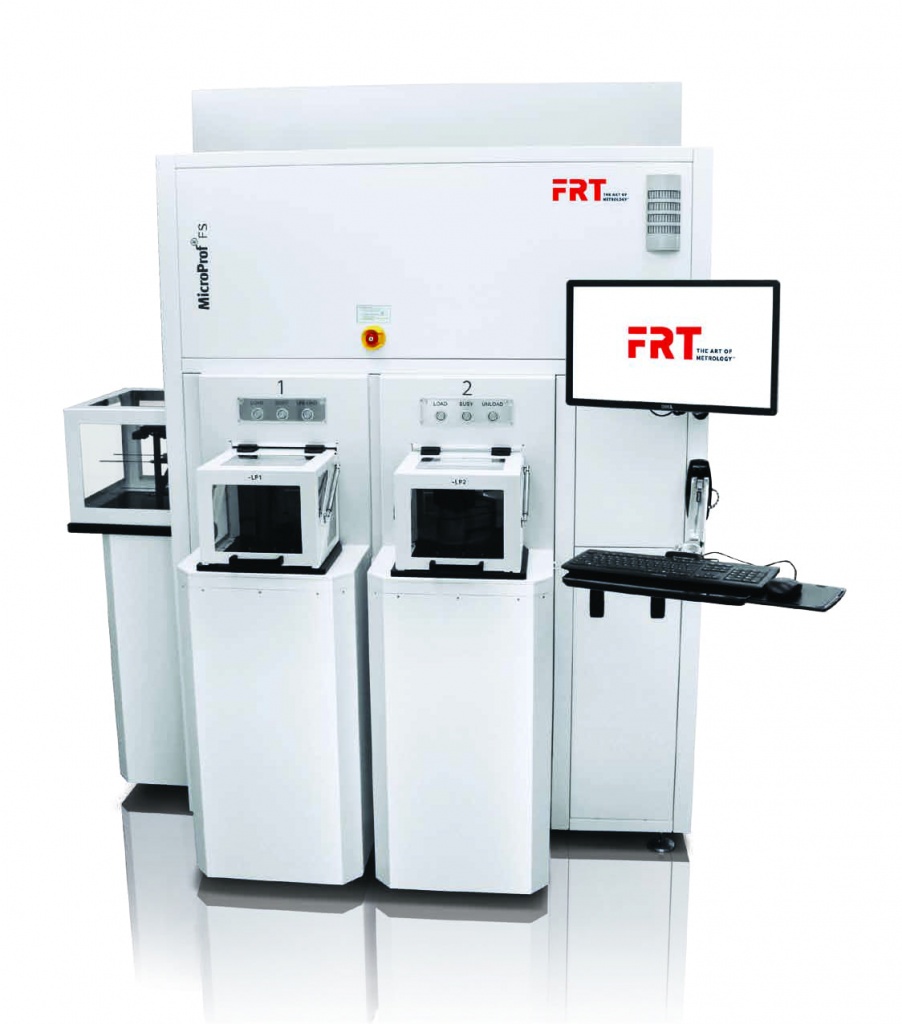

Универсальная система автоматической оптической метрологии FRT MicroProf FS

Германия
  • картинка

Автоматическая гибридная метрология для производства полупроводников.

Производитель: FRT
Страна-производитель: Германия

Основные возможности:

  • Возможность работы с несколькими датчиками
  • Встроенный термоузел (холодные, горячие держатели)
  • Контрольно-измерительный компьютер с TFT-монитором
  • Простой и эффективный контроль с помощью программы FRT Acquire
  • Полностью автоматизированные 2D и 3D измерения
  • Возможно приобретение дополнительного программного обеспечения для автоматизации автоматизации XT
  • Удобное для пользователя программное обеспечение для оценки FRT Mark III с многочисленными функциями оценки и отображения в соответствии со стандартами DIN-ISO и SEMI
  • Может использоваться с высокой степенью индивидуальной подстройки под задачи, а также может быть расширен в любое время
  • Прочное оборудование, требующее минимального обслуживания
  • Поддержка и консультации клиентов от экспертов FRT

Подойдет ли эта установка для моей технологии?Консультация эксперта

ШИРОЧАЙШИЕ ВОЗМОЖНОСТИ ДЛЯ МЕТРОЛОГИЧЕСКИХ МУЛЬТИСЕНСОРНЫХ ИЗМЕРЕНИЙ


MicroProf® FS – полностью автоматизированный комплекс для метрологии пластин, позволяющий реализовывать как стандартные, так и специализированные решения в микроэлектронном производстве. Широкие возможности делают MicroProf® FS по-настоящему универсальным инструментом для любого современного производства.


Гибкость и универсальность – ключевые характеристики метрологических решений, применяемых на современных полупроводниковых производствах. Созданный на базе модульного подхода, MicroProf® FS – полностью автоматизированный мультисенсорный инструмент, способный выполнить все требуемые задачи в области измерений.


В основе метрологического блока лежит признанный во всем мире мультисенсорный метрологический инструмент MicroProf® 300. C его помощью можно не только измерять различные продукты, но и (посредством гибридной метрологии) повышать точность измерений при работе с образцами, требующими более одного датчика или принципа измерения.


Измерительная система MicroProf® FS на базе гранитной платформы оснащается трехточечным фиксатором пластин или вакуумным столиком.


FRT FS Собранная электронная подложка.jpg
  FRT FS Топография отдельного.jpg
  FRT FS Шариковые выводы(высота диаметр шаг).jpg

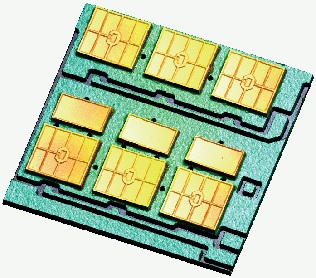

Собранная электронная подложка

Источник: Danfoss Silicon Power GmbH

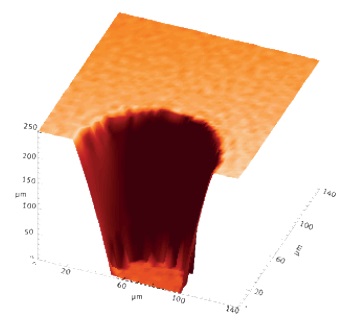

  Топография отдельного переходного отверстия

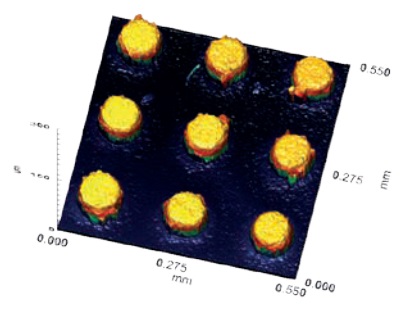

  Шариковые выводы (высота, диаметр, шаг)


ОБШИРНЫЙ ДИАПАЗОН ПОДЛОЖЕК

Наряду с высоким уровнем автоматизации оборудование крайне универсально – роботизированный манипулятор способен работать с пластинами диаметром 150, 200 и 300 мм, как индивидуально, так и с использованием переходных устройств, которые позволяют работать с двумя размерами в рамках одной системы. Кроме того, его можно настроить для работы с нестандартными для отрасли пластинами, например, тонкими или с высоким уровнем деформации. Манипулятор представляет собой роботизированную руку с захватом, двумя загрузочными портами, устройством для картирования, центровки и RFID-считывателем. При необходимости он может также оснащаться устройством для оптического распознавания. MicroProf® FS оснащен фильтровентиляционными модулями, обеспечивающими уровень чистоты класса 3 по ISO.



ФУНКЦИОНАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПОЛНОСТЬЮ АВТОМАТИЧЕСКОЙ МЕТРОЛОГИИ ПЛАСТИН


Система функционирует на базе программного обеспечения FRT Acquire Automation XT, которое отвечает всем требованиям полупроводниковой индустрии. Модульные наборы параметров позволяют проводить измерение и анализ данных как чистых пластин, так и пластин со сформированной структурой, при этом производителем уже заложен целый ряд готовых стандартных измерительных процедур. Для работы с повторяющимися структурами предусмотрен графический пользовательский интерфейс, который позволит задать последовательность областей измерения. Помимо этого, доступна функция точного выравнивания образца на базе распознавания структур.


Программа обеспечивает широкий функционал – от ручных измерений до полностью автоматизированных процессов, буквально требующих лишь нажатия одной кнопки, а также интеграцию в системы производственного контроля, например, через интерфейс SECS/GEM. Последовательная работа нескольких датчиков обеспечивает простую конфигурацию различных измерительных задач, в т.ч. проведение самих замеров, обработку и анализ результатов на базе интеллектуальных алгоритмов, вывод и визуализацию результатов в виде отчетов, а также их экспорт в различных форматах.


FRT FS Последовательность проведения.jpg
FRT FS Представление данных в FRT Acquire Automation XT.jpg

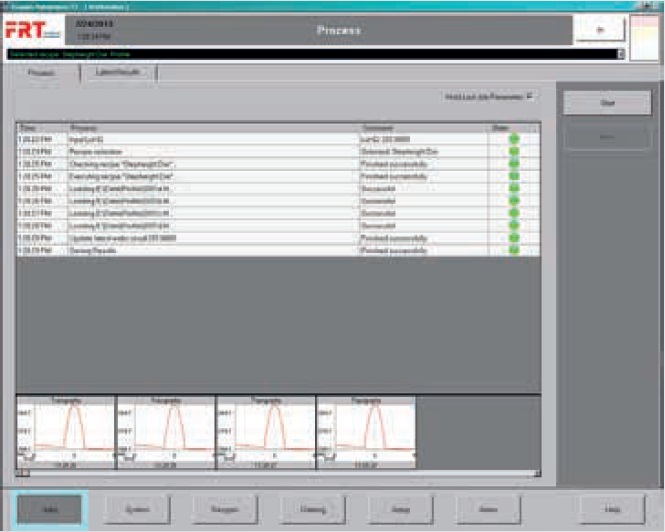

Последовательность проведения
автоматизированного измерения в
FRT Acquire Automation XT

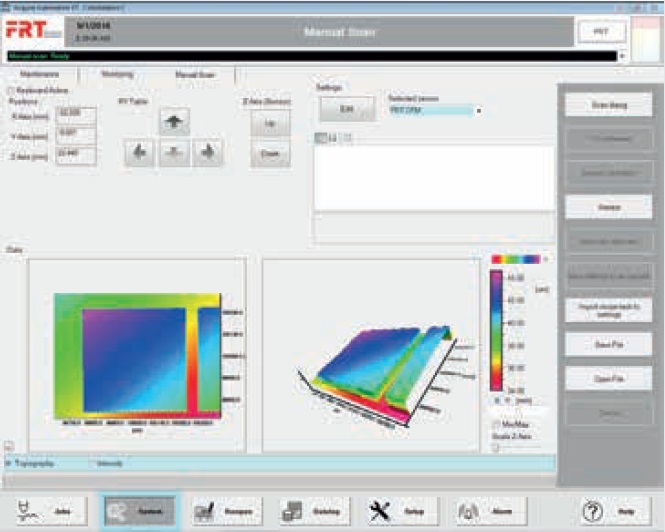

Представление данных в FRT Acquire Automation XT


ТИПОВЫЕ СПОСОБЫ ПРИМЕНЕНИЯ


  • Пластины с покрытием
  • Структурированные пластины: литография на различных этапах, замеры проводящих цепей, шариковых выводов и т.п.
  • Пластины для MEMS: акселерометры и датчики давления, микрооптика и т.п.
  • Пластины на различных этапах 3D интеграции, например, со сквозными отверстиями или канавками после травления
  • Многослойные тонкие пленки

ВЕРТИКАЛЬНЫЕ МЕЖСОЕДИНЕНИЯ /
КАНАВКИ

ПЛОСКОСТНОСТЬ
FRT FS ВЕРТИКАЛЬНЫЕ МЕЖСОЕДИНЕНИЯ - КАНАВКИ.jpg

Измерение вертикальных межсоединений и канавок с высоким соотношением сторон
FRT FS Измерение плоскостности пластины.jpg
Измерение плоскостности пластины
ШАРИКОВЫЕ ВЫВОДЫ /
КОПЛАНАРНОСТЬ
СУЖЕНИЕ
FRT FS ШАРИКОВЫЕ ВЫВОДЫ - КОПЛАНАРНОСТЬ.jpg
Измерение размеров шариковых выводов и копланарности
FRT FS СУЖЕНИЕ.jpg
Измерение сужения пластины по стандартам SEMI
РАЗМЕР СТУПЕНЬКИ
ЗАКРУГЛЕНИЕ КРАЯ
FRT FS РАЗМЕР СТУПЕНЬКИ.jpg
Измерение высоты и ширины ступеньки на пластинах со сформированной структурой
FRT FS ЗАКРУГЛЕНИЕ КРАЯ.jpg
Измерение закругления края пластины по стандартам SEMI
ТОЛЩИНА ПЛЕНОК / СЛОЕВ ТОПОГРАФИЯ
FRT FS ТОЛЩИНА ПЛЕНОК - СЛОЕВ.jpg
Измерение прозрачного слоя / слоев
FRT FS ТОПОГРАФИЯ.jpg
Измерение стандартной топографии
ТОЛЩИНА ПЛАСТИНЫ /
РАЗБРОС ПО ТОЛЩИНЕ
ТОПОГРАФИЯ (ВЕРХ И НИЗ)
FRT FS ТОЛЩИНА ПЛАСТИНЫ - РАЗБРОС ПО ТОЛЩИНЕ.jpg
Измерение толщины пластин и разброса по толщине по стандартам SEMI
FRT FS ТОПОГРАФИЯ (ВЕРХ И НИЗ).jpg
Измерение топографии на обеих поверхностях пластины одновременно
ТОЛЩИНА ПЛАСТИНЫ (ИК)
НАПРЯЖЕНИЕ
FRT FS ТОЛЩИНА ПЛАСТИНЫ (ИК).jpg Измерение толщины пластин, слоев и общей толщины теплопрозрачных слоев, например, соединенных пластин FRT FS НАПРЯЖЕНИЕ.jpg Измерение напряжения пластины, например, вызванного осаждением слоев
ПРОМЕЖУТОЧНЫЙ СЛОЙ
ИЗГИБ / ДЕФОРМАЦИЯ
FRT FS ПРОМЕЖУТОЧНЫЙ СЛОЙ.jpg
Измерение толщины промежуточного слоя (пакетированных пластин), пустот и дефектов
FRT FS ИЗГИБ - ДЕФОРМАЦИЯ.jpg
Измерение изгиба и деформации по стандартам SEMI
ШЕРОХОВАТОСТЬ /
МИКРОНЕРОВНОСТИ
НАНОТОПОГРАФИЯ
FRT FS ШЕРОХОВАТОСТЬ - МИКРОНЕРОВНОСТИ.jpg
Измерение шероховатости и микронеровностей на поверхностях бескорпусных пластин и пластинсо сформированной структурой по стандартам DIN/ISO
FRT FS НАНОТОПОГРАФИЯ.jpg
Измерение нанотопографии шлифованных и полированных пластин по стандартам SEMI

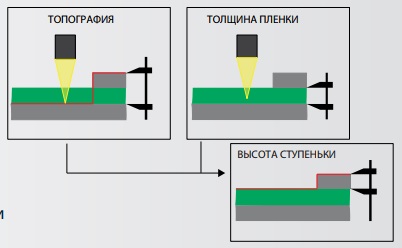

ГИБРИДНАЯ ТЕХНОЛОГИЯ
FRT FS ГИБРИДНАЯ ТЕХНОЛОГИЯ.jpg
Расчеты свойств образцов после обработки с использованием индвидуальных результатов, полученных при помощи различных сенсоров и принципов измерения

КОНФИГУРАЦИЯMICROPROF® FS


МЕТРОЛОГИЯ
MicroProf® 300
Хроматические датчики FRT CWL
Настройка для измерения разброса по толщине
Датчик FRT CWL FT/IRT для определения толщины пленок
Датчик FRT FTR для работы с тонкими пленками
Хроматический линейный датчик FRT SLS
Конфокальный микроскоп FRT CFM/CFM DT
Интерферометр белого света FRT WLI FL/WLI PL
Камера с подсветкой для стандартного позиционирования
Камера высокого разрешения с подсветкой
Светлопольная ИК-подсветка + ИК-камера для проверок
Программное обеспечение для распознавания структур
Трехточечная фиксация для работы с 1 или 2 диаметрами
Полноценная поддержка вакуумного столика для работыс одним или двумя диаметрами пластин
Температурный контроль (нагрев / охлаждение столика)
МАНИПУЛЯТОР
Роботизированный манипулятор
Устройство для центровки
2 загрузочных порта для работы с открытыми кассетами по SEMI стандарту
  • диаметром 150 мм (6’’)
  • диаметром 200 мм (8’’)
  • диаметром 300 мм (12’’)
  • переходник (опция)
RFID считыватель
Вакуумный захват
Фиксация за кромки
Работа с изогнутыми пластинами (например, eWLB)
Захват Бернулли (бесконтактный)
Датчик для оптического распознавания (спереди и сзади)
Ионизатор
КОРПУС
Уровень чистоты класса 3 по ISO
Два фильтровентиляционных модуля:в рабочей зоне и в зоне метрологии
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
FRT Acquire Automation XT: в комплекте пакет для проведения оценок + дополнительные пакеты по необходимости:
  • Высота ступенек и толщина пленок
  • Разброс по толщине, изгиб, деформации
  • Шариковые выводы
  • Геометрия пластин
  • Шероховатость и микронеровности
  • Пилообразность
  • Пользовательские пакеты для проведения оценок
  • Нанотопография
Интерфейс SECS/GEM (стандартный или пользовательский)
Программа для аналитики FRT Mark III
Программа для проведения измерений FRT Acquire
