Система оптической метрологии при термической нагрузке FRT MicroProf TL

Оптическая метрология при термической нагрузке

Производитель: FRT

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Температурный контроль от — 80 °С до 400 °С (при наличии системы охлаждения с жидким азотом)
Быстрый нагрев и охлаждение
Однородное распределение температуры на поверхности
Топографические сенсоры FRT
Современный дизайн

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

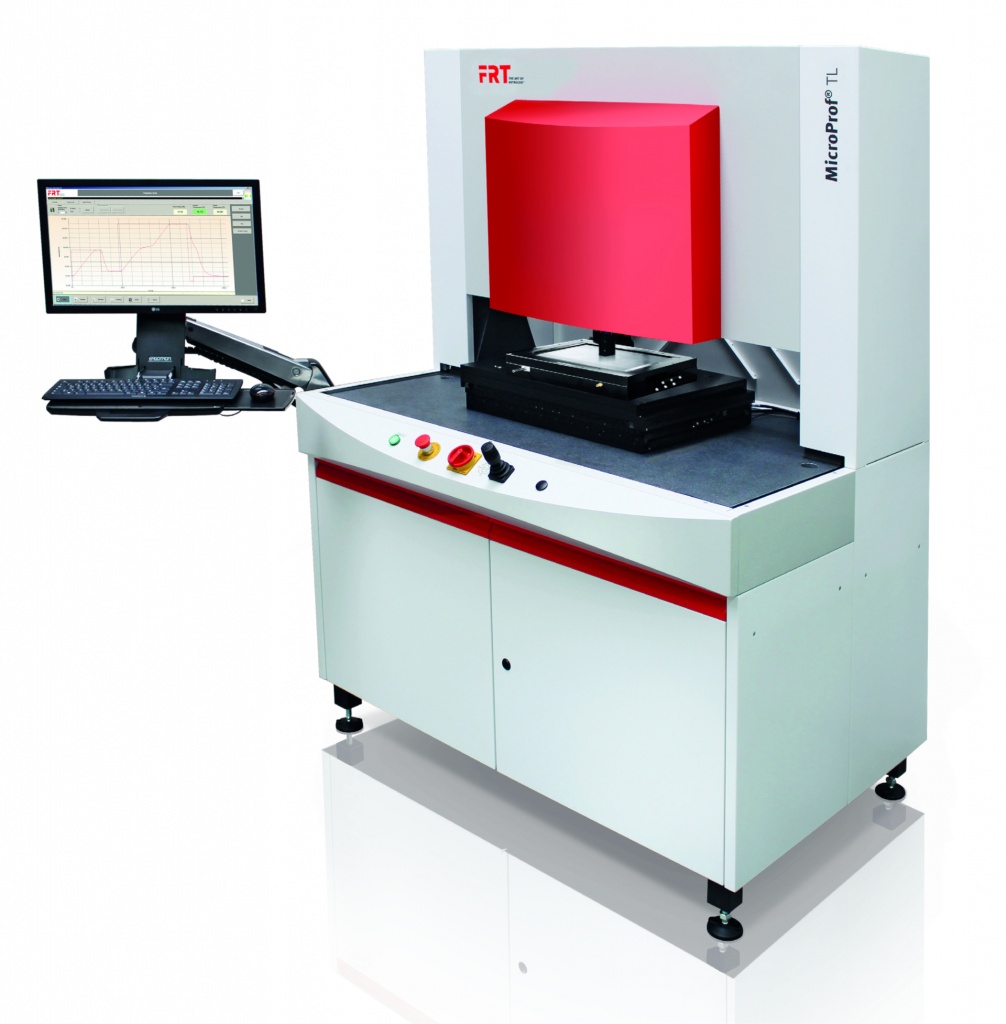

MicroProf® TL – система для проведения полностью автоматизированных измерений трехмерных поверхностей. В отличие от других приборов серии MicroProf®, система TL оснащена полностью интегрированным термическим устройством для нагрева и охлаждения, а также датчиком двухмерной деформации microDAC® от компании Chemnitzer Werkstomeckanik GmbH. Благодаря им при помощи MicroProf® TL можно определять характеристики боковых и вертикальных деформаций образцов при температурной нагрузке – это позволяет определять поведение компонентов в рабочих условиях или моделировать различные этапы обработки. Система также может запоминать целые наборы параметров, что упрощает работу с температурными циклами в ходе проведения замеров.

Программное обеспечение Acquire Automation XT позволяет MicroProf® TL в полностью автоматическом режиме работать с температурными профилями, в которых указываются целевые температуры, диапазоны и время выдержки. Кроме этого, в рамках процесса нагревания или охлаждения можно задавать точки, по которым будет определяться рельеф и деформация. В программе также предусмотрен журнал температур, а по запросу система может быть оснащена вторичным температурным датчиком, который измеряет температуру в заданных точках образца

Стандартная конфигурация

Характеристики

Диапазон температур от 10°С¹ до 400°С

Быстрый нагрев и охлаждение

Равномерное распределение температуры по поверхности

Датчик(и) рельефа

Корпус по современным промышленным стандартам

Устойчивая гранитная конструкция с исключительными демпфирующими свойствами

Опциональный датчик деформации CWM²

¹ при установке системы охлаждения сжатым сухим воздухом
² Chemnitzer Werkstomechanik GmbH

Сферы применения

Acquire Automation XT

Проектирование и моделирование печатных плат

3D интегральные схемы, MEMS, многослойные пластины

Анализ ошибок

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА MICRODAC®TL ДЛЯ ДВУХМЕРНЫХ ИЗМЕРЕНИЙ

Наряду с системой внеплоскостных замеров (для определения изгибов) может устанавливаться система microDAC®TL – с ее помощью можно определять смещения по плоскости как отдельных электрических компонентов, так и целых сборок. Благодаря высокоточной камере поля общей и локальной деформации могут измеряться с точностью до 50 нм.

Этот функционал позволяет определять слабые места электронных блоков при внутренней или внешней нагрузке – например, температурные деформации или искажения при установке.

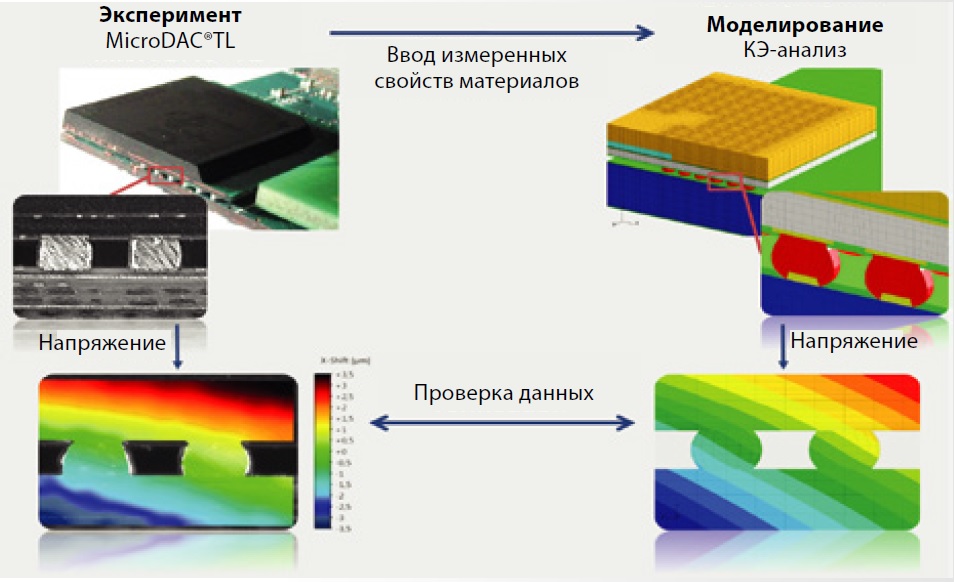

Преимущества системы полностью раскрываются при использовании в комплексе с численным моделированием – она позволяет не только использовать термомеханические свойства материалов (коэффициенты термического расширения) в качестве вводных данных для моделирования, но и проверять результаты моделирования при помощи деформаций.

FRT MicroProf TL_1.jpg

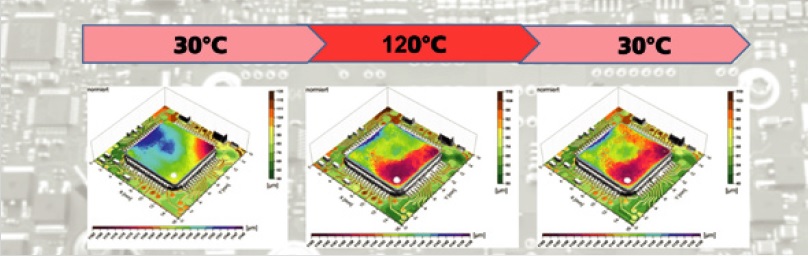

Определение изгиба чипа относительно печатной платы при помощи хроматического датчика

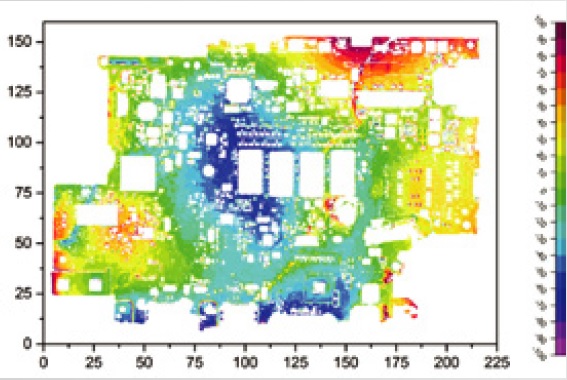

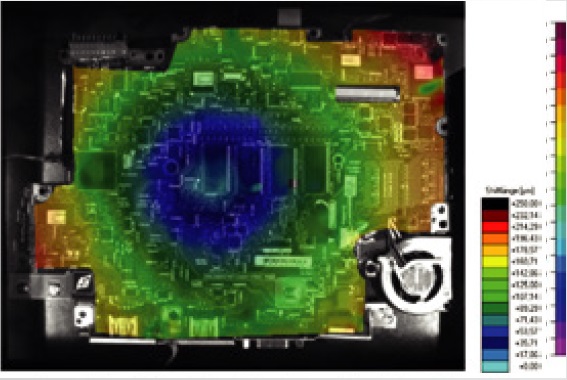

Определение поля внеплоскостной деформации (изгиба) при помощи хроматического датчика	Определение поля двухмерной деформации при помощи microDAC® TL

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FRT

Acquire

Acquire Automation XT

Mark III

Опции:

Интерфейс SECS/GEM

Управление CWM VEDDAC

CWM VEDDAC

АППАРАТНОЕ ОСНАЩЕНИЕ FRT

Датчики рельефа

Термическое устройство

Опции:

CWM: датчик для определения двухмерной деформации microDAC® TL
