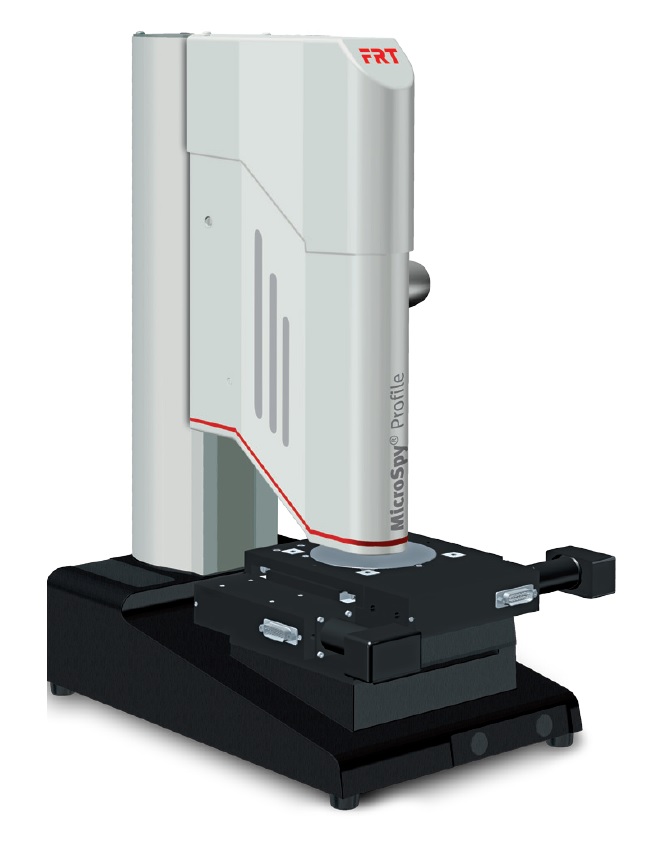

Оптический профилометр MicroSpy Profile

Оптический профилометер позволяющий осуществлять экономически эффективный доступ к бесконтактным 2D- и 3D- исследованиям поверхностей

Производитель: FRT

Страна-производитель: Германия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Встроенная CCD-камера с переключаемым освещением
Яркий, долговечный и энергосберегающий светодиод
Приближение сенсора с высокоточной мануальной настройкой
Управляющий и измерительный компьютер с TFT-монитором
Простое и эффективное управление прибором с программным обеспечением (ПО) FRT Acquire
Интуитивное использование ПО FRT Mark III c многочисленными возможностями анализа и презениации согласно DIN-ISO и SEMI стандартам

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Спецификации

MicroSpy Profile - это оптический профилометер позволяющий экономически эффективный доступ к бесконтактным 2D- и 3D- исследованиям поверхностей. Применяется при разработке продукта и в производстве для исследования различных поверхностей, от гладких до сильно структурированных, от матовых до зеркальных или даже прозрачных. Даже сильно поглощающие поверхности могут быть быстро и надежно измерены, поскольку прибор основан на принципе хроматического измерения расстояния, а также оснащен ярким и к тому же долговечным и энергосберегающим светодиодом (LED). В приборе могут быть использованы различные точечные датчики серии FRT CWL. Таким образом можно выбрать датчик оптимально подходящий к поставленной измерительной задаче.

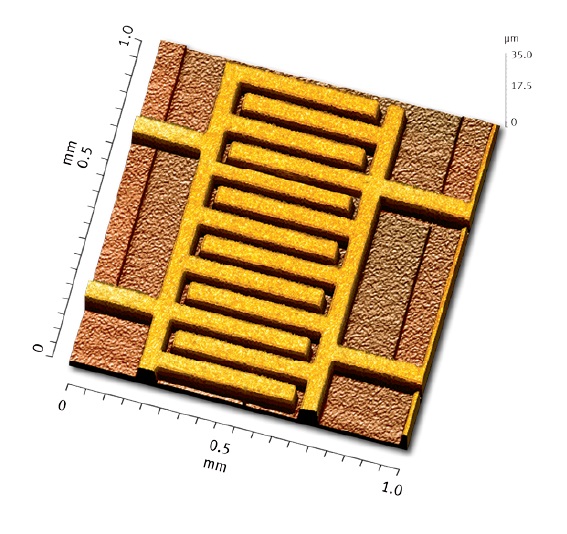

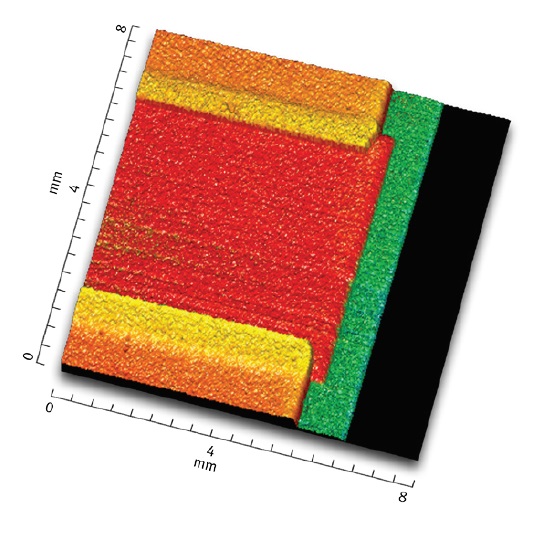

Металлизация обратной стороны солнечного элемента	3D структура микросистемы

ПРЕИМУЩЕСТВА

оптимальное соотношение цена/качество

мощное аппаратное и программное обеспечение

прецизионная оптическая измерительная техника - профессиональная гарантия качества

экономичный и чрезвычайно эффективный инструмент

долговечный, простой в использовании и не требующий ухода

интуитивное использование при быстрой и детальной оценке результатов

консультирование при решении конкретных задач и сервис опытными FRT экспертами

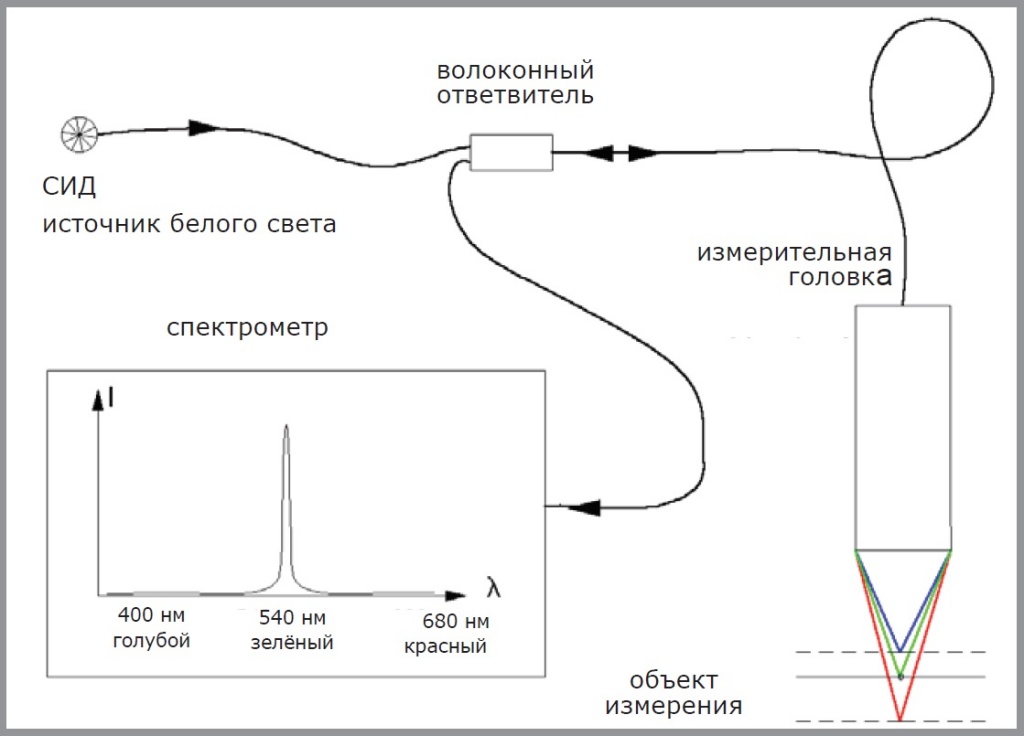

Принцип измерения. Оптический профилометр MicroSpy Profile..jpg

Принцип измерения

MicroSpy Profile использует принцип хроматического измерения расстояний. Свет высокоинтенсивного светодиода через измерительную головку с фокусным расстоянием, сильно зависящим от длины волны, фокусируется на поверхности. Спектр рассеянного поверхностью света имеет характерный пик данной длины волны, определяющий высоту элемента поверхности.

На основе этого принципа измерительный прибор прекрасно работает практически на всех поверхностях любых материалов: от высокоотражающих зеркал до сильнопоглощающих пластиков и многого другого.

Система
Конструктив	штатив
Датчики	точечный датчик
Измерительный стол
Область перемещения	50 мм x 50 мм
Привод	шпиндель
Подшипник	крестороликовый
Шаговое разрешение	0,25 мкм
Ровность	< 2 мкм / 50 мм
Макс. скорость	50 мм / s
Нагрузка	1 кг
Ось Z	ручная
Вертикальное перемещение	80 мм
Системные требования
Общие	чистота, отсутствие вибрации, постоянная температура
Напряжение	110 V / 220 V AC, 1 фаза
Размеры (длина х ширина х высота)	300 мм x 400 мм x 600 мм
Вес	ok. 64 кг (измерительный прибор 24 кг)
Параметры (измерительная головка)	CWL 600 MKM *
Область измерений xy	50 мм x 50 мм
Область измерений z	600 мкм
Продольное разрешение	2 мкм
Вертикальное разрешение	6 нм

* в качестве примера CWL 600 мкм измерительная головка
