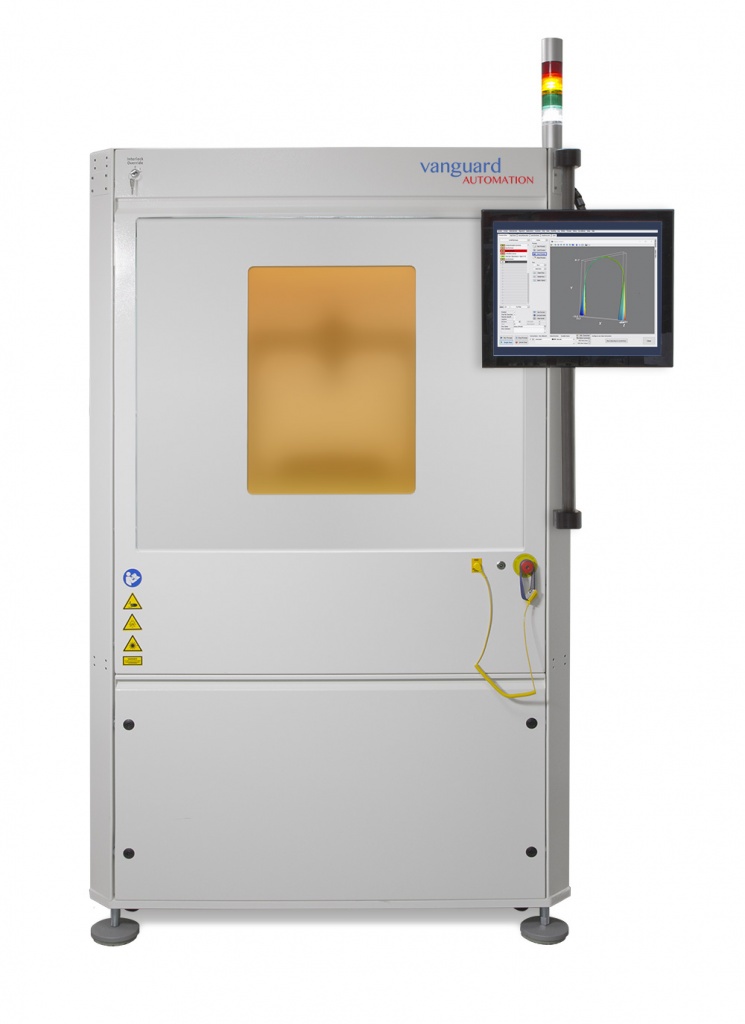

Установка двухфотонной трехмерной лазерной литографии Sonata 1000
Автоматические системы создания фотонных соединений.
Высокоточная аддитивная нанотехнология производства одномодовых волноводов и микро-оптики свободной формы.
Основные возможности:
- Промышленный лазер сверхкоротких импульсов с длиной волны 780 нм, выходной мощностью >140 мВт и длительностью импульса ок. 100 фемтосекунд, разработанный для длительных производственных задач
- Обзорная камера для контроля процесса и автоматического позиционирования образцов
- Высоко апертурный литографический объектив (NA = 1.4)
- Высокоскоростной и высоко прецизионный подъемник с разрешением привода по оси Z 20 нм
- Область формирования рисунка: 350 х 350 мкм
- Платформа для позиционирования образцов с диапазоном перемещения по X, Y 250 мм
- Высокоточное распознавание координат и интерфейса устройств
- Корпус и рама индустриального уровня с антивибрационной системо
- Производственный дизайн подходящих для интеграции с конвеером

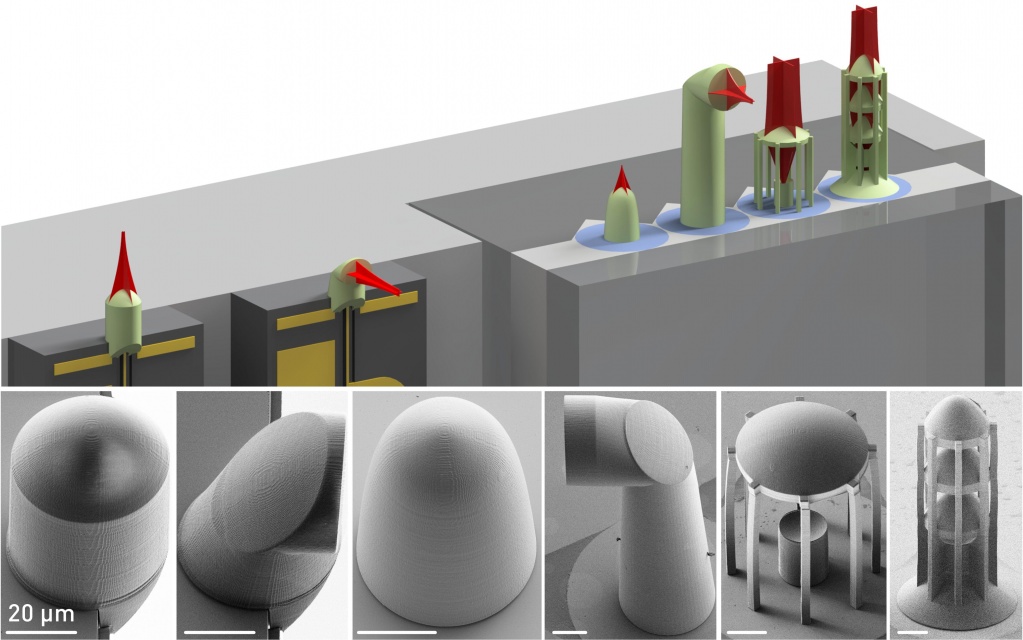

3D-печать free-form волноводов (волноводы свободной формы) и микрооптических элементов изменит привычное производство, корпусирование и сборку устройств фотоники. Линейка устройств SONATA1000 от компании Vanguard Automation предлагает первое промышленное решение для печати фотонных соединений (PWB) и коллимационных микрооптических элементов. Система основана на технологии мульти-фотонной литографии высокого разрешения и предназначена для создания одно- и мульти-модовых соединений в процессе корпусирования. Мы предлагаем современную установку с программно-определяемой функциональностью и возможностью адаптации под процессы заказчика. Система SONATA1000 является центральной частью модульной конструкции, которая охватывает весь технологический цикл от изготовления опытных единичных образцов до полностью автоматизированного крупного производства.
Серия устройств SONATA1000
Высокоточная аддитивная нанотехнология производства одномодовых волноводов и микрооптических компонентов свободной формы
- Универсальность: соединения, обеспечивающие низкие потери связи, для широкого спектра поверхностно излучающих устройств и устройств с торцевой излучающей поверхностью таких как устройства кремниевой фотоники, излучатели на основе фосфида индия, одномодовые и многомодовые оптические волокна, пассивные элементы на основе волноводов и т.д.;
- Производительность: платформа машины промышленного класса под управлением мощного программного обеспечения
- Современность: универсальный дизайн конструкции с программно-определяемой производительностью и возможностью переконфигурации
- Готовое решение: специализированные процессы, включая полностью автоматизирование отслеживание заданных пользователем интерфейсов соединения
- Масштабируемое рентабельное производство: от отдельной машины до полностью автоматизированных технологических линий производства
Раскройте все возможности интеграции гибридных многокристальных ИС
- Производительность: отдельные оптимизированные компоненты на базе платформы для фотонной интеграции
- Результативность: сборка комплексных систем из гарантированно высококачественных совместимых компонентов
- Стоимость: масштабируемое производство, активное совмещение не требуется
