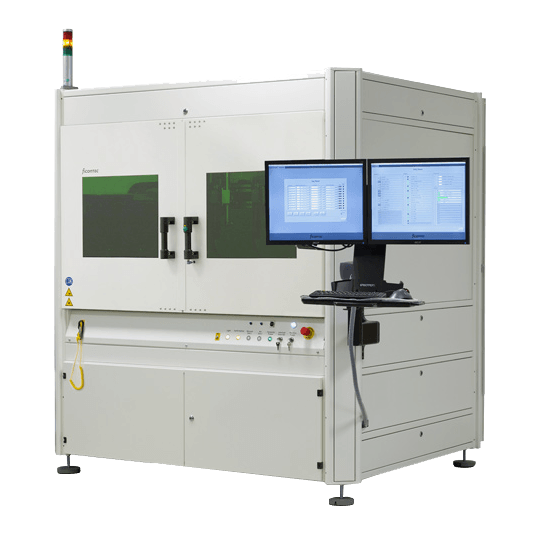

Система оптической инспекции Ficontec IL2000
Система предназначена для инспекции чипов, а также инспекции граней после нанесения покрытия.
Эта полностью автоматическая установка получает изображения необходимых поверхностей с высоким разрешением и производит оптический контроль на основании критериев пользователя. Система может быть дополнена модулями контроля верхней и нижней стороны, а также различными устройствами подачи материалов
Производитель: FiconTEC
Страна-производитель: Германия
Возможность двухэтапной приемки
на заводе производителе
на заводе производителе
Основные возможности:
- Инспекция боковых стенок полупроводниковых кристаллов
- Инспекция граней лазерных диодов
- Контроль качества покрытия
- Инспектирование поверхности
- Разбраковка кристаллов
Подойдет ли эта установка для моей технологии?Консультация эксперта
Система ficonTEC IL2000 специально предназначена для инспекции чипов, а также инспекции граней после нанесения покрытия.
Эта полностью автоматическая установка получает изображения необходимых поверхностей с высоким разрешением и производит оптический контроль на основании критериев пользователя. Система может быть дополнена модулями контроля верхней и нижней стороны, а также различными устройствами подачи материалов.
Для увеличения производительности и/или уменьшения эксплуатационных расходов система IL2000 может быть расширена с помощью дополнительных модулей.
Отличительной чертой всех машин компании ficonTEC является одинаковое программное обеспечение.
Эта полностью автоматическая установка получает изображения необходимых поверхностей с высоким разрешением и производит оптический контроль на основании критериев пользователя. Система может быть дополнена модулями контроля верхней и нижней стороны, а также различными устройствами подачи материалов.
Система инспекции
Контроль |
- Получение изображений с большим увеличением
- Цветная камера для индивидуального контроля цветовых каналов
- Освещение по Келеру
- Лампа импульсного белого света

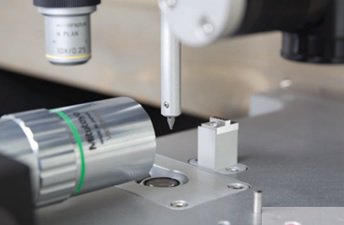

- Оптика микроскопа с 20-кратным увеличением (50-кратное увеличение опционально
- Отдельный сервер для обработки видеоданных
Основные характеристики
|
настройка системы |
- Распознавание трещин
- Определение разрывов
- Прогнозирование развития трещин
- Распознавание частиц
- Идентификация пыли и волокон
- Подробное отслеживание партии/компонента
- Обработка каталога ошибок
Применение
- Инспекция боковых стенок полупроводниковых кристаллов
- Инспекция граней лазерных диодов
- Контроль качества покрытия
- Инспектирование поверхности
- Разбраковка кристаллов
Модульность
|
Устройство захвата |
- Кассетная загрузка
- Контроль на уровне пластины
- Подача пленки
- Функции тестирования (например, LIV)
- Инспекция верхней/нижней стороны
- Локальная маркировка
Промышленное использование
- Не требующая обслуживания система перемещения с линейным двигателем
- Гранитный стол
- Безвихревые раздвижные двери
- Стальная платформа
- Защитный корпус с блокировкой
- Шкафы для электрических и пневматических компонентов
- Система контроля с промышленным ПК
- Двойной TFT-дисплей, клавиатура, шаровой манипулятор
Простой рабочий интерфейс
Отличительной чертой всех машин компании ficonTEC является одинаковое программное обеспечение.
- Простая эксплуатация
- Отличная совместимость
