Высокоточные подвижные столы Ficontec AutoAlign
Линейка AutoAlign - это системы перемещения образцов высокой точности. Если Вам необходима исключительная точность размещения или перемещения образцов, Ваш выбор - системы AutoAlign
Производитель: FiconTEC
Страна-производитель: Германия
![](/bitrix/templates/tbs-iprill/img/lg.png)
на заводе производителе
Основные возможности:
- совмещение и крепление волокна
- кремниевая фотоника
- сборка модулей камеры
- центровка линз
- активное размещение микрооптических компонентов
- высокоточная инспекция боковых стенок/граней
- вывод световода
- научные исследования
Подойдет ли эта установка для моей технологии?Консультация эксперта
Линейка AutoAlign - это системы перемещения образцов высокой точности. Если Вам необходима исключительная точность размещения или перемещения образцов, Ваш выбор - системы AutoAlign.
Системы AutoAlign имеют базовую трехосную конфигурацию и могут быть легко преобразованы в системы с 16 и более степенями подвижности. Наиболее распространенными, однако, являются системы AutoAlign300, AutoAlign600 и AutoAlign1200 с 3, 6 и 12 автоматизированными столиками соответственно.
Повторяемость в 20 нм или 50 нм делает систему AutoAlign идеальным помощником в решении задач, где необходима высокая точность перемещения образцов. Наряду с большим диапазоном перемещений 100 мм система AutoAlign может также выполнять функцию захвата и размещения, позволяя сократить количество дополнительных столиков.
Мастер контроля процесса – это программное обеспечение, которое также установлено на наших сборочных машинах
Благодаря высокоточному перемещению и программам активного совмещения управляющего ПО системы AutoAlign идеально подходят для рынка кремниевой фотоники, где для достижения лучшей фиксации требуется сканировать волноводные структуры размером 200 нм х 300 нм.
Системы AutoAlign позволяют выполнять совмещение волоконно-оптических элементов. Начиная от работы с моноволокном, до совмещения многожильных ленточных кабелей и многоканальных электрооптических матриц - системы AutoAlign с мощным ПО являются наиболее полными и совершенными установками для работы с микрооптическими компонентами на рынке.

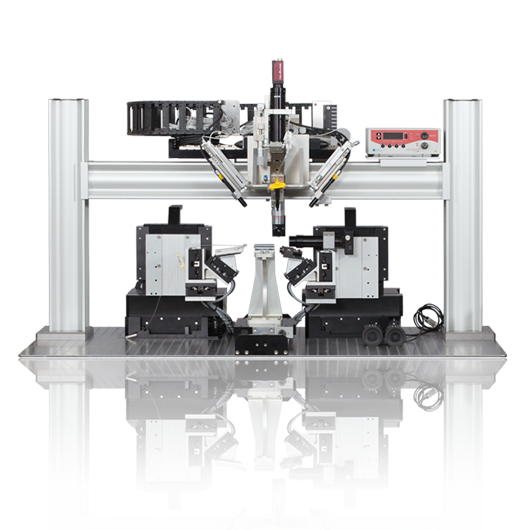

Система FL300-12 с использованием AutoAlign1200

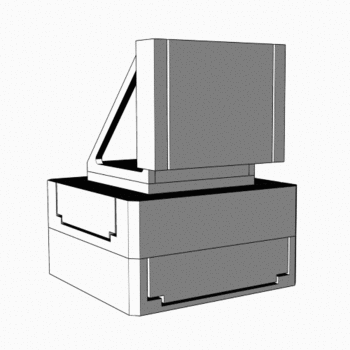

AutoAlign 300
![Высокоточный подвижной стол Ficontec AutoAlign300 Высокоточный подвижной стол Ficontec AutoAlign300 (изображение)](/upload/medialibrary/c81/c81e0179d52006df04ac9ea54445af6e.png)
- Трехосный подвижный стол, боковое перемещение
- Нанометрическая точность
- ПО управления процессом в комплекте
- Например, для совмещения моноволокна

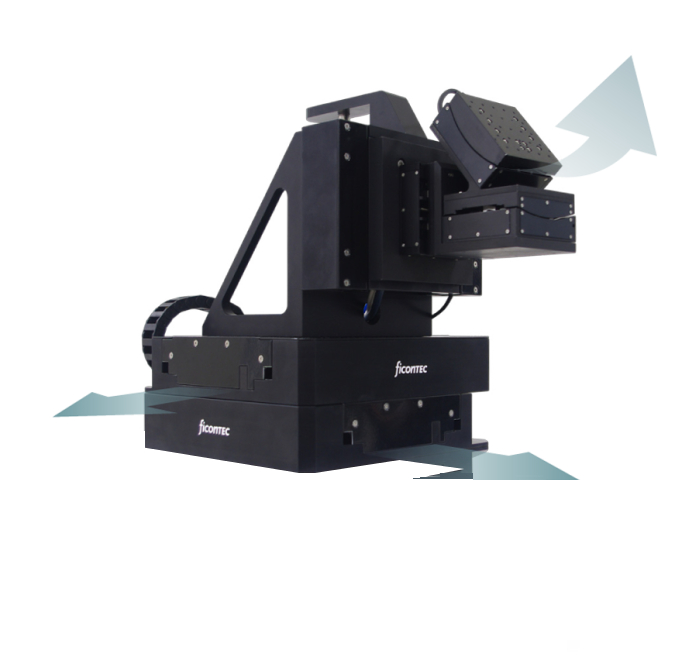

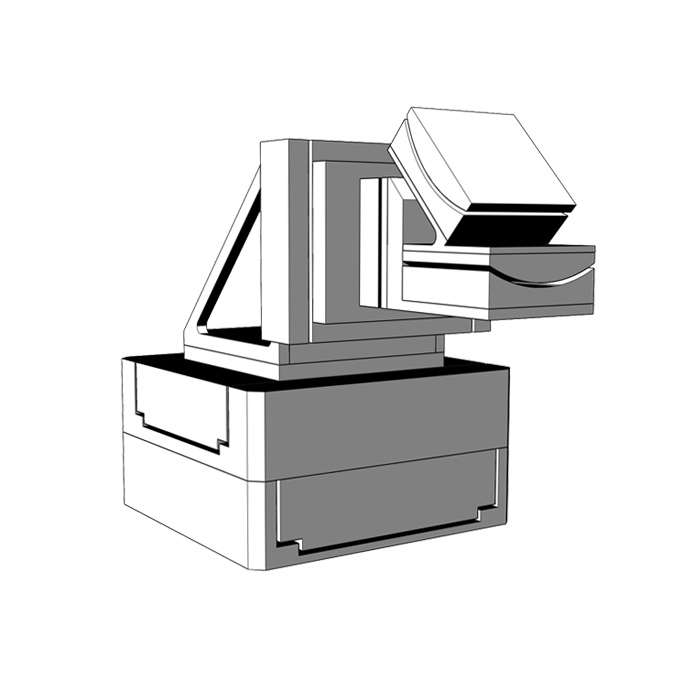

AutoAlign 600
![Высокоточный подвижной стол Ficontec AutoAlign600 Высокоточный подвижной стол Ficontec AutoAlign600 (изображение)](/upload/medialibrary/0b3/0b33e705666a3164ab948bb221d43c90.png)
- 6-осный подвижный стол
- 3 боковых, 3 поворотных перемещения
- Нанометрическая точность
- ПО управления процессом в комплекте
- например, для волоконных модулей с несколькими вводами и одним выводом
- например, для совмещения камеры или линзы

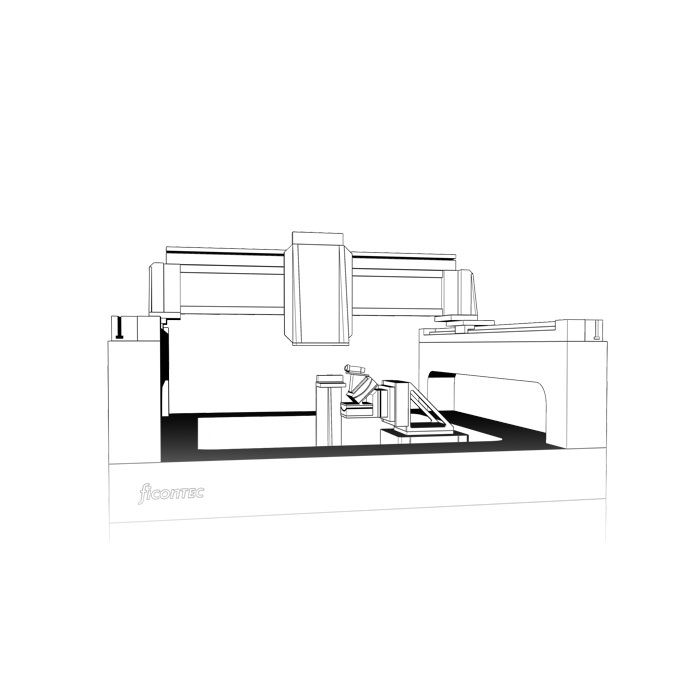

AutoAlign 1000
![Высокоточный подвижный стол FicontecAutoAlign 1000 Высокоточный подвижный стол FicontecAutoAlign 1000 (изображение)](/upload/medialibrary/d21/d2153c7bae8f49d94bfcdaee2496b8fe.png)
- 10-осная сборочная платформа
- 6-осный подвижный столик
- Нанометрическая точность
- Функция захвата и перемещения
- ПО управления процессом в комплекте
- Например, для автоматизированной сборки микрооптических модулей
- Например, для автоматизированной сборки модулей камеры

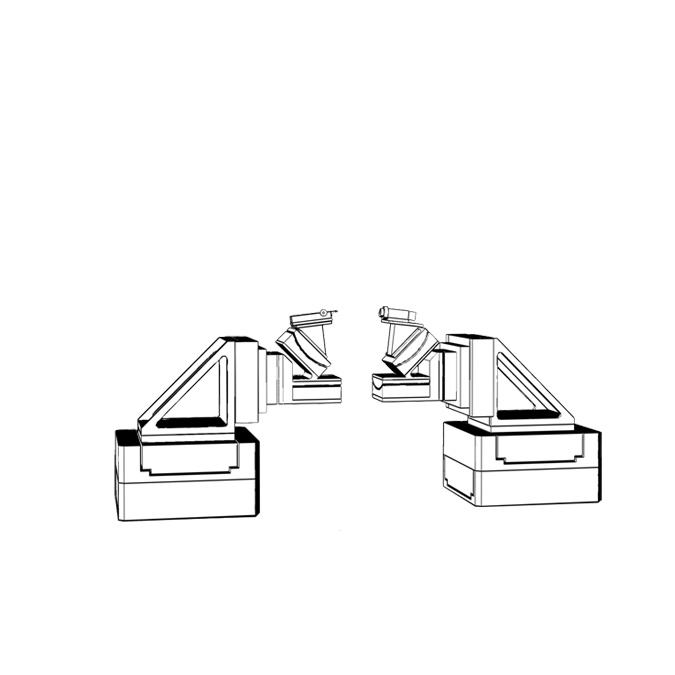

AutoAlign 1200
![Высокоточный подвижный стол Ficontec AutoAlign 1200 Высокоточный подвижный стол Ficontec AutoAlign 1200 (изображение)](/upload/medialibrary/af8/af803da8accc7aa37a55e3db830b89b9.png)
- 12-осный подвижный столик
- Нанометрическое разрешение
- ПО управления процессом в комплекте
- например, для волоконных модулей с несколькими вводами и одним выводом
- например, для процессов кремниевой фотоники
AutoAlign 1600
![Высокоточный подвижный стол Ficontec AutoAlign 1600 Высокоточный подвижный стол Ficontec AutoAlign 1600 (изображение)](/upload/medialibrary/e49/e49a2573cd43babcfd5012995382ad69.png)
- 10-осная сборочная платформа
- 12-осный подвижный столик
- Нанометрическая точность
- Функция захвата и перемещения
- ПО управления процессом в комплекте
- Например, для автоматизированной сборки микрооптических модулей
- Например, для автоматизированной сборки модулей камеры
Возможности расширения
Системы AutoAlign имеют базовую трехосную конфигурацию и могут быть легко преобразованы в системы с 16 и более степенями подвижности. Наиболее распространенными, однако, являются системы AutoAlign300, AutoAlign600 и AutoAlign1200 с 3, 6 и 12 автоматизированными столиками соответственно.
Применение
Повторяемость в 20 нм или 50 нм делает систему AutoAlign идеальным помощником в решении задач, где необходима высокая точность перемещения образцов. Наряду с большим диапазоном перемещений 100 мм система AutoAlign может также выполнять функцию захвата и размещения, позволяя сократить количество дополнительных столиков.
ПО управления процессом в комплекте
Все системы AutoAlign поставляются полностью готовыми к эксплуатации. Помимо системы перемещения комплект включает блок управления с контроллерами и готовым к использованию программным и управляющим интерфейсом
Управляющее ПО имеет интуитивно понятный графический интерфейс пользователя с мощными программами совмещения и обладает всеми средствами для полной сборки или тестирования.Мастер контроля процесса – это программное обеспечение, которое также установлено на наших сборочных машинах
Дополнительные модули
- cтол для юстировки оптических систем, виброизолированный
- модуль нанесения
- модуль УФ-отверждения
- фоторепродукционные камеры
- устройства захвата образцов и держатели
- дополнительные подвижные столы для более высокой степени автоматизации
Кремниевая фотоника
Благодаря высокоточному перемещению и программам активного совмещения управляющего ПО системы AutoAlign идеально подходят для рынка кремниевой фотоники, где для достижения лучшей фиксации требуется сканировать волноводные структуры размером 200 нм х 300 нм.
Совмещение и крепление волокна
Системы AutoAlign позволяют выполнять совмещение волоконно-оптических элементов. Начиная от работы с моноволокном, до совмещения многожильных ленточных кабелей и многоканальных электрооптических матриц - системы AutoAlign с мощным ПО являются наиболее полными и совершенными установками для работы с микрооптическими компонентами на рынке.

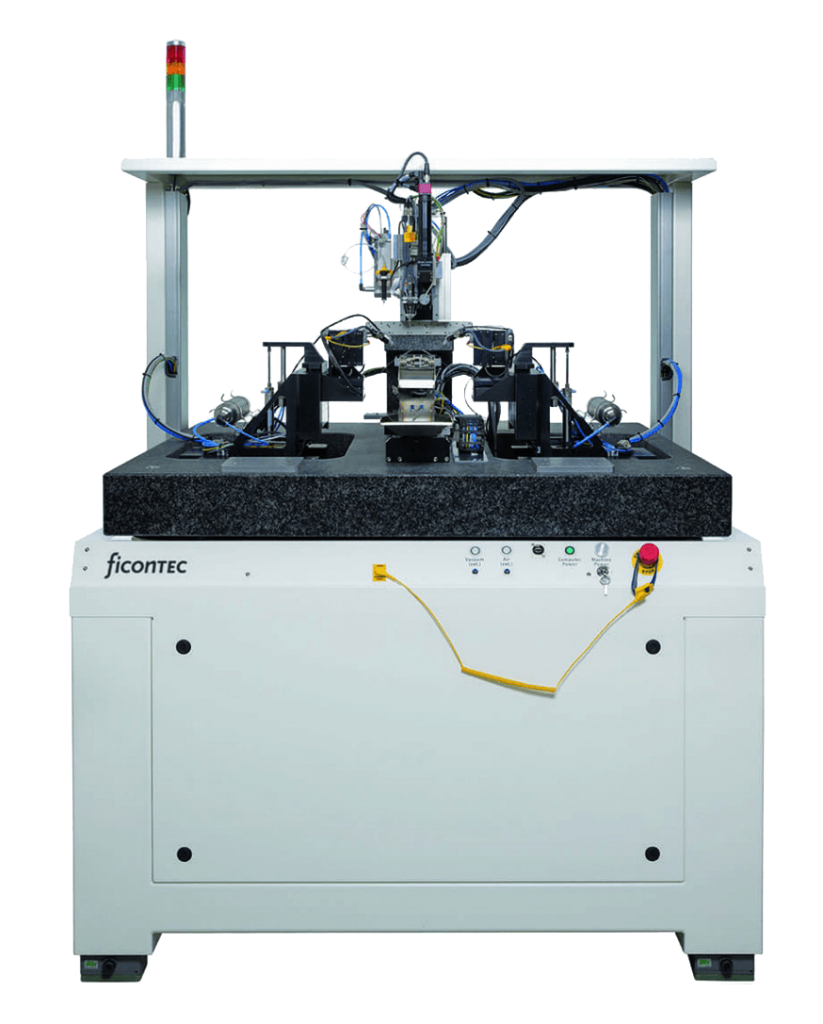

Система FL300-12 с использованием AutoAlign1200
Комплект поставки
- Подвижный стол (степени подвижности зависят от модели)
- Мастер контроля процесса (программное и управляющее ПО)
- Полностью конфигурируемые программы активного совмещения
- Контроллеры и усилители перемещения
