Установки ультразвуковой сварки F&S Bondtec 53xx
Платформа серии 53xx для лабораторного и мелкосерийного производства - модель нового поколения установок сварки производства F&S Bondtec, предназначенная для сварки золотой, алюминиевой и медной проволокой и лентой.
Основные возможности:
- Моторизованные оси Y и Z, программируемая форма петель, возможность сварки петли в автоматическом режиме.
- Сварка тонкой проволокой методом «шарик-клин», включая «бампинг» и закрепляющие перемычки (BSOB, SOB) в версиях 5310 и универсальной 53хх-BDA;
- Сварка тонкой проволокой методом «клин-клин», включая многостежковые петли и TAB-сварку шиной в версии 5330 с дополнительной возможностью сварки плоской лентой в универсальной версии 53хх-BDA;
- Сварка толстой проволокой в версии 5350 c дополнительной возможностью сварки толстой лентой в версии 5350HRC;
- Возможность комплектации установки произвольным набором сварочных головок для сварки разными методами;
- Дополнительное оснащение – комплект для монтажа кристаллов, включая насадку для дозирования или штемпелевания адгезива и подбора / посадки кристаллов с пластиковой тары.
- Программируемый цифровой УЗ-генератор;

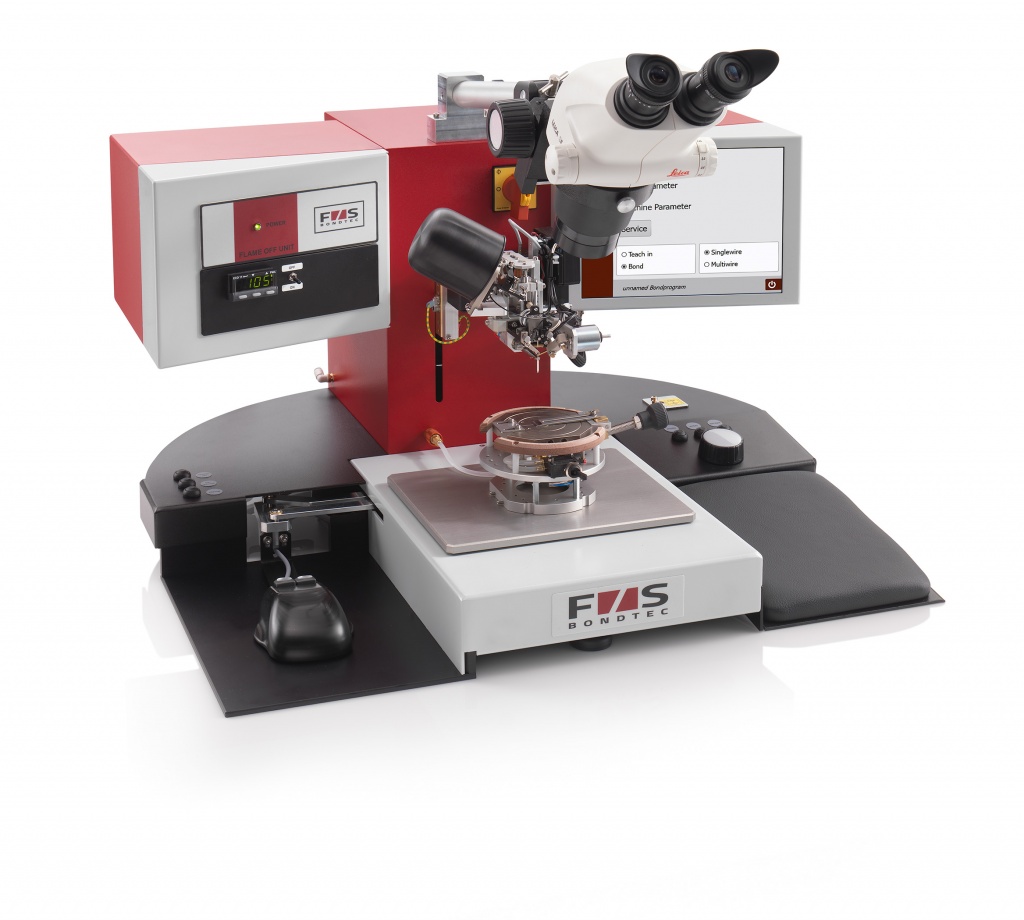

Установка ультразвуковой / термокомпрессионной сварки 53хх
Верхний зажим, расположенный на оси Z, приводится электродвигателем. Он является полностью программируемым, и позволяет установке производить контролируемый обрыв во второй точке для формирования стабильного по длине «хвоста» следующей петли. Диапазон движения по оси Z составляет 60 мм, что позволяет производить сварку в несколько уровней и в «глубоком колодце».
Рабочие программы, включая параметры сварки, тип и количество петель, их форму, длину, высоту сохраняются на внутреннем жёстком диске установки.
За счет применения в составе установки компонентов от старших серий 56 и 58, с ее помощью достигаются результаты сварки с высокой повторяемостью и качеством. Операционная система Windows © 10 в сочетании с цветным LCD дисплеем и рукояткой-шаттлом позволяют легко выполнять программирование, в то же время исключая ошибочный ввод данных. Обучение операторов занимает менее одного рабочего дня. Благодаря этому, а также возможности комплектации набором рабочих головок, установка сварки 53xx является наилучшим выбором для создания прототипов, качественного ремонта и мелкосерийного производства.
Опционально установка может быть оснащена комплектом для монтажа кристаллов, включая модули штемпелевания или дозирования адгезива, что в сочетании с нагреваемым рабочим столом, который может быть использован для дубления адгезивов, превращает установку серии 53хх в полноценную сборочную единицу для лабораторных объемов производства.
Основные технические параметры
5310 |
53BDA |
5330 |
5350 |
5350HR |
|
Тестирование на отрыв |
|
|
|
|
|
Усилие сварки |
5-500 cN |
5-500 cN |
5-500 cN |
100-1800 cN |
100-4000 cN |
Зажим проволоки |
|
|
|
|
|
Угол подачи |
900 |
900 |
300/450/600 |
900 |
900 |
Обрыв |
Столом |
Столом/ зажимом |
Столом/ зажимом |
Ножом |
Ножом/ зажимом |
Ось с моторизованным приводом |
Y и Z |
Y и Z |
Y и Z |
Y и Z |
Y и Z |
УЗ-мощность |
5 Вт |
5 Вт |
5 Вт |
30 Вт |
30 Вт |
«Шарик-клин» |
|
|
|
|
|
«Клин-клин» |
|
|
|
|
|
«Глубокий колодец» |
|
|
|
|
|
Тонкая проволока |
|
|
|
|
|
Тонкая лента |
|
|
|
|
|
Толстая проволока |
|
|
|
|
|
Толстая лента |
|
|
|
|
|
Размер проволоки |
17-50 мкм |
17-75 мкм лента. 25х250 мкм |
17-75 мкм |
100-500 мкм |
100-500 мкм |
Алюминий |
|
|
|
|
|
Золото |
|
|
|
|
|
Медь |
|
|
|
|
|
- Программируемый УЗ-генератор: частота 67 КГц (стандарт), с автоподстройкой резонансной частоты. Опция – цифровой мультичастотный генератор 100, 120, 140 КГц
- Привод постоянного тока, обеспечивающий перемещение по оси Z, управляющий компьютер с одной платой, РС-стандарта, внутренний жёсткий диск 40GB, Функция обучения, управляемая из меню, Доступ к меню и операциям через шаттл с функцией ввода
- Головка сварки с бесконтактным электронным датчиком касания
- Длина капилляров для сварки шарик-клин: 9…16 мм, длина клиньев для сварки клин-клин: 20 или 25 мм (3/4 или 1 дюйм), для сварки толстой проволокой – 51 мм (2 дюйма);
- Разрешение шага по оси Z: 1 мкм
- Цветной HD монитор 6,5 дюйма, одноплатный промышленный компьютер, операционная система Windows © 10
- Рабочая зона с диапазоном перемещения по оси Z 60 мм, по оси Y – 25 мм
- Ручное позиционирование стола по осям X и Y в диапазоне 240 х 240 мм, манипулятор для точного перемещения стола в диапазоне 18 x 18 мм;
- Рабочие режимы: ручной, полуавтоматический и режим производства, а также пошаговый программируемый режим для оптимизации параметров
- Типы программируемых петель: стандартная «острая» и «плоская», многоуровневая с реверсом в одной или обеих точках, многостежковая петля, закрепляющий шарик, перемычка или бампинг (для сварки шарик-клин)
Сравнительные характеристики установок сварки F&S Bondtec серий 53хх, 56хх и 58хх
|
|
|
|
Модель |
53хх |
56ххi |
58хх |
Тип |
Ручная/ полу-автоматическая |
Автоматическая |
Автоматическая |
Сменные головки |
|
|
|
Клин-клин |
17 – 75 мкм |
12 – 75 мкм |
12 – 75 мкм |
Шарик-клин |
17 – 50 мкм |
12 – 75 мкм |
12 – 75 мкм |
Глубокий колодец |
17 – 75 мкм |
17 – 75 мкм |
17 – 75 мкм |
Тонкая проволока |
17 – 75 мкм |
17 – 75 мкм |
17 – 75 мкм |
Тонкая лента, макс. |
25 х 250 мкм |
25 х 250 мкм |
25 х 250 мкм |
Толстая проволока |
100 – 500 мкм |
100 – 500 мкм |
100 – 500 мкм |
Толстая лента, макс. |
300 х 2000 мкм |
300 х 2000 мкм |
300 х 2000 мкм |
Тестирование на отрыв |
|
|
|
Тестирование на сдвиг |
|
|
|
Моторизованный привод оси |
Y и Z |
X, Y, Z и P |
X, Y, Z и P |
Программируемая форма петли |
|
|
|
УЗ-система |
Аналоговая / цифровая |
Аналоговая / цифровая |
Цифровая |
Опция подбора и посадки кристаллов |
|
|
|
Сварка медной проволокой |
|
|
|
Камера |
опция |
|
|
Система распознавания |
|
|
|
Контроль процесса |
|
DLC |
DLC |
Рабочая зона |
грубая настройка - 240 х 240 мм, тонкая настройка 18 х 18 мм (ручная) |
С механическим приводом, 4 x 4’’/ 100 х 100 мм |
С механическим приводом, 8 x 6’’/ 200 х 150 мм |
Производительность |
Ручной режим |
3 сек. на петлю |
< 1 сек. на петлю |
