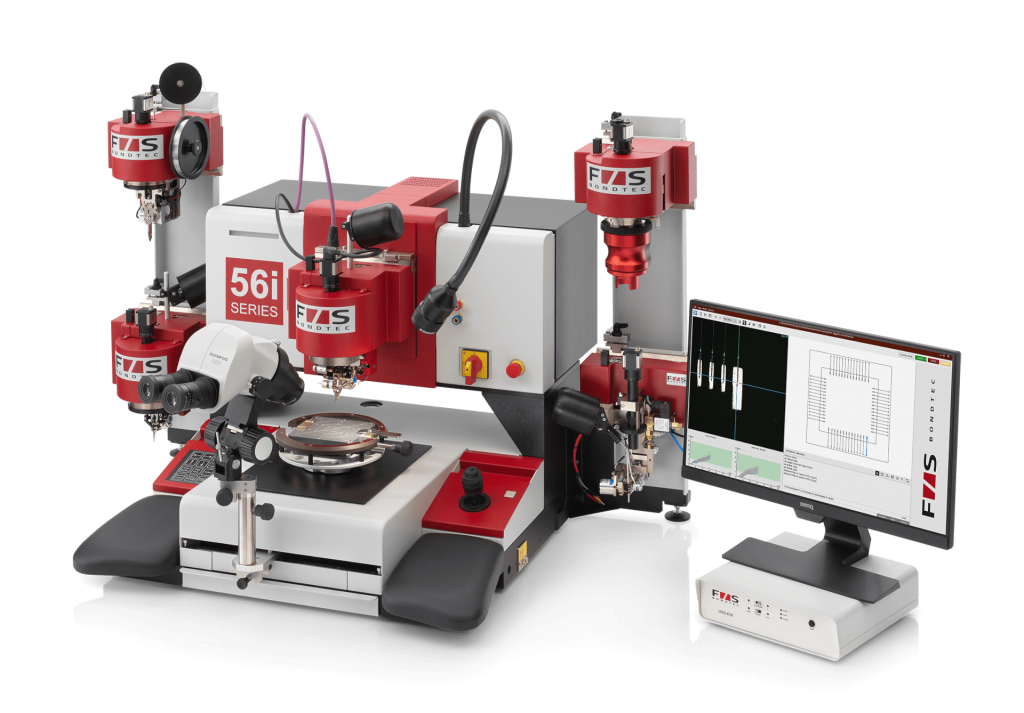

Установки ультразвуковой сварки F&S Bondtec 56ХХi

Универсальная установка ультразвуковой / термокомпрессионной сварки и тестирования прочности соединений серии 56ххi

Установка может быть в течение 5 минут перенастроена на выполнение операций сварки любым из методов или тестирования прочности монтажа кристаллов и сварных проволочных соединений в ручном, полуавтоматическом или полностью автоматическом режиме. Установка оснащена встроенным управляющим компьютером с ОС Windows 10 и набором служебных программ для выполнения вышеуказанных функций. Сварка и тестирование выполняются по заданной рабочей программе неограниченной сложности. Параметры сварки (мощность, длительность, сила прижима), форма петель, координаты относительно реперных точек могут задаваться как для каждой точки отдельно, так и для групп точек или петель. Генератор имеет цифровую схему управления и обеспечивает резонансные частоты от 30 до 240 кГц. Сварка может осуществляться золотой, алюминиевой или медной проволокой или лентой, в зависимости от процесса и метода сварки. Установка имеет рабочую зону 100 х 100 х 55 мм и может быть оснащена как одним из универсальных рабочих столов из номенклатуры производства F&S Bondtec, так и заказным адаптером, разработанным для изделия заказчика.

Основные технические параметры

Тип головки	5610i	5630i	5632i	5650i	5650HRi
Усилие сварки	5-300 cN	5-300 cN	5-300 cN	100-1800 cN	100-4000 cN
Зажим
Угол подачи	900	450/600	900	900	900
Обрыв	Столом	Столом/ зажимом	Столом	Ножом	Ножом/ зажимом
Ось с моторизованным приводом	X, Y и Z	X, Y, Z и P	X, Y, Z и P	X, Y, Z и P	X, Y, Z и P
Аналог./ цифр. генератор
Значение, КГц	67/140	67/100/140	67/100/140	58/120	58/120
УЗ-мощность	5 Вт	5 Вт	5 Вт	30 Вт	40 Вт
«Шарик-клин»
«Клин-клин»
«Глубокий колодец»
Тонкая проволока
Тонкая лента
Толстая проволока
Толстая лента
Диаметр проволоки		25х250мкм	17-75 мкм макс	100-500 мкм	100-500 мкм
Габариты ленты	17-50 мкм	17-75 мкм	25х250 мкм
Алюминий
Золото
Медь

• Cварка Au проволокой диаметром от 12 до 50 мкм («шарик-клин»), сварка тонкой проволокой 12-75 мкм («клин-клин»), сварка в глубоком колодце тонкой проволокой 12-75 мкм, сварка толстой проволокой макс. 500 мкм, лентой макс. 25 х 500 мкм и толстой лентой макс. 300 х 2000 мкм.
• 100% контроль качества соединения по деформации с помощью системы DLС (опция), для обеспечения равномерности соединений
• Диапазон перемещения по X/Y 100 х 100 мм, диапазон разновысотности по Z 40 мм (для 5650 – 60 мм стандарт)
• Широкая номенклатура стандартных рабочих столов с механическим/ вакуумным прижимом, с нагревом и без нагрева
• Встраиваемый контроллер температуры рабочего стола, 0 - 250°C
• Возможность разработки оснастки и адаптеров для изделий заказчика
• Все параметры сварки (длительность, мощность, сила прижима) и координаты соединений задаются оператором
• Удобство интерфейса: автоматический, пошаговый и ручной режим работы с мониторингом петлеобразующего движения
• Тестирование прочности соединений методами обрыва крючком, отрыва пинцетом и сдвига
• Производительность ок. 2 сек на перемычку (на тестовой пластине)
• Угол поворота головки – 360о ± 0,1о в т.ч., и для сварки шарик-клин; возможность создания S-образных петель
• Конструкция портального типа, возможность работы с крупными заготовками (длиной до 1,2 м) и их сварки в «пошаговом» режиме
• Встроенное программное обеспечение DLC для контроля деформации при сварке
• Возможность подключения принтера, совместимого с Windows для распечатки любых рабочих параметров или отчетов о тестировании
• Встроенная в любую рабочую головку ПЗС-камера, генератор перекрестия. Строго вертикальная проекция области сварки на системный монитор (без искажения и параллакса)
• Вспомогательный стереомикроскоп
• Точность позиционирования +/- 5 мкм @3 сигма, вкл. инструмент (без проволоки) на тестовой подложке
• Повторяемость +/- 3 мкм @3 сигма вкл. инструмент (без проволоки) на тестовой подложке
• Точность высоты петли +/- 5 мкм @3 сигма, для тонкой проволоки 25 мкм, на установке 5610i, на тестовой подложке.

Система управления

• Программная среда Windows © 10.
• Выполнение программы сварки в автоматическом или полуавтоматическом режиме, коррекция координат сварки для компенсации допусков положения кристалла.
• Возможность точной настройки процесса сварки длительность, мощность, сила прижима, частота, форма петли, координаты точек сварки и др. Задание комбинации параметров для группы точек или каждой точки
• Система встроенных помощников оператора: программируемая форма петли, возможность задания поправок для каждой точки не выходя из режима выполнения программы
• Неограниченное количество сварочных петель в одной рабочей программе.

Дополнительное оснащение

• Система распознавания реперов PRU (опция) для полностью автоматического режима работы
• Возможность дооснащения дополнительными головками в любое время после основной поставки
• Проектирование и изготовление адаптера и оснастки для изделий заказчика
• Возможность дооснащения программными модулями пассивной системы контроля деформации DLC и полного машинного зрения PRU с распознаванием реперов

Установки ультразвуковой сварки F&S Bondtec

Модель	53хх	56ххi	58хх
Тип	Ручная/ полу-автоматическая	Автоматическая	Автоматическая
Сменные головки
Клин-клин	17 – 75 мкм	12 – 75 мкм	12 – 75 мкм
Шарик-клин	17 – 50 мкм	12 – 75 мкм	12 – 75 мкм
Глубокий колодец	17 – 75 мкм	17 – 75 мкм	17 – 75 мкм
Тонкая проволока	17 – 75 мкм	17 – 75 мкм	17 – 75 мкм
Тонкая лента, макс.	25 х 250 мкм	25 х 250 мкм	25 х 250 мкм
Толстая проволока	100 – 500 мкм	100 – 500 мкм	100 – 500 мкм
Толстая лента, макс.	300 х 2000 мкм	300 х 2000 мкм	300 х 2000 мкм
Тестирование на отрыв
Тестирование на сдвиг
Моторизованный привод оси	Y и Z	X, Y, Z и P	X, Y, Z и P
Программируемая форма петли
УЗ-система	Аналоговая / цифровая	Аналоговая / цифровая	Цифровая
Опция подбора и посадки кристаллов
Сварка медной проволокой
Камера	опция
Система распознавания
Контроль процесса		DLC	DLC
Рабочая зона	грубая настройка - 240 х 240 мм, тонкая настройка 18 х 18 мм (ручная)	С механическим приводом, 4 x 4’’/ 100 х 100 мм	С механическим приводом, 8 x 6’’/ 200 х 150 мм
Производительность	Ручной режим	3 сек. на петлю	< 1 сек. на петлю
