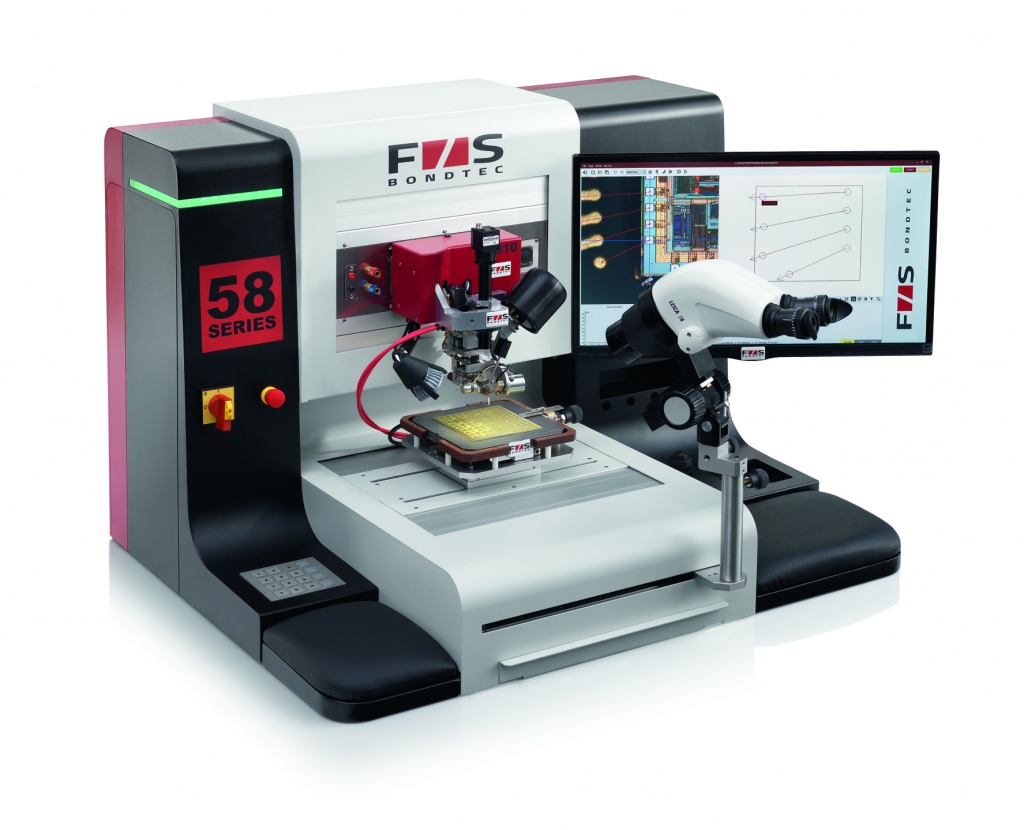

Установки ультразвуковой сварки F&S Bondtec 58ХХ

Автоматическая настольная установка ультразвуковой сварки выводов методами шарик-клин и клин-клин с возможностью "горячей" замены рабочих головок.

Производитель: F&S BONDTEC Semiconductor

Страна-производитель: Австрия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Cварка Au, Cu и Al проволокой диаметром от 17 до 75 мкм методом клин-клин, TAB или непрерывным швом
Стандартный инструмент длиной 25 мм
Диапазон перемещения по X/Y 150 х 200 мм, шаг приводов 0.3 μm, повторяемость < 2 μm
Ход головки по оси Z - 100 мм шаг привода 0.3 μm

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Универсальная установка ультразвуковой / термокомпрессионной сварки серии 58ХХ

При комплектации сменными головками установка может быть перенастроена на другой тип процесса самим пользователем в течение 15 минут. Базовая комплектация включает одну рабочую головку по выбору заказчика и может быть дооснащена другими рабочим головками в любое время.

Сварка выполняется по заданной программе неограниченной сложности. Параметры сварки (мощность, длительность, сила прижима), форма петли и координаты точек сварки относительно реперных точек задаются либо для каждой точки, либо группы точек. Генератор имеет цифровую схему управления и обеспечивает резонансные частоты от 30 до 240 кГц. Сварка может осуществляться золотой, алюминиевой или медной проволокой или лентой, в зависимости от процесса и метода сварки. Установка имеет рабочую зону 150 х 200 х 55 мм и может быть оснащена универсальным рабочим столом или адаптером, разработанным для изделия, заданного заказчиком.

Основные технические параметры

Тип головки	5610i	5630i	5632i	5650i	5650HRi
Усилие сварки	5-300 cN	5-300 cN	5-300 cN	100-1800 cN	100-4000 cN
Зажим
Угол подачи	90⁰	45⁰/60⁰	90⁰	90⁰	90⁰
Обрыв	Столом	Столом/ зажимом	Столом	Ножом	Ножом/ зажимом
Ось с моторизованным приводом	X, Y и Z	X, Y, Z и P	X, Y, Z и P	X, Y, Z и P	X, Y, Z и P
Аналог./ цифр. генератор
Значение, КГц	67/140	67/100/140	67/100/140	58/120	58/120
УЗ-мощность	5 Вт	5 Вт	5 Вт	30 Вт	40 Вт
«Шарик-клин»
«Клин-клин»
«Глубокий колодец»
Тонкая проволока
Тонкая лента
Толстая проволока
Толстая лента
Диаметр проволоки		25х250мкм	17-75 мкм макс	100-500 мкм	100-500 мкм
Габариты ленты	17-50 мкм	17-75 мкм	25х250 мкм
Алюминий
Золото
Медь

Перемещение по осям со скоростью 0.2 ... 16 мм/с, сварка до 30 перемычек / мин

Угол поворота головки – 360^о ± 0,1^о в т.ч. для создания S-образных петель

Нагреваемый рабочий стол размером 150 х 200 мм с контроллером температуры 0 - 200°C

Встроенная в любую рабочую головку ПЗС-камера, генератор перекрестия. Строго вертикальная проекция области сварки на системный монитор (без искажения и параллакса). Система машинного зрения с распознаванием контура, полностью автоматический режим работы.

Вспомогательный стереомикроскоп

100% контроль качества соединения по деформации с помощью системы DLС, для обеспечения равномерности соединений

100% контроль качества соединения по деформации с помощью системы DLС, для обеспечения равномерности соединений

Система управления

Программная среда Windows © 7/10

Порты Ethernet, USB 2.0/3.0, подключение для удаленного доступа по TCP/IP

Дисплей 22 дюйма

Камера 5 мПк Gig-E-CCD

Выполнение программы сварки в автоматическом или полуавтоматическом режиме, коррекция координат сварки для компенсации допусков положения кристалла

Машинное зрение с АИ алгоритмом по устранению ложных ошибок

Возможность точной настройки процесса сварки: длительность, мощность, сила прижима, форма петли, координаты точек сварки и др. Возможность выбора частоты преобразователя при заказе. Задание комбинации параметров для группы точек или каждой точки.

Система встроенных помощников оператора: программируемая форма петли из стандартной библиотеки или созданная оператором, возможность задания поправок для каждой точки не выходя из режима выполнения программы, проверка на конфликты и ошибки

Неограниченное количество сварочных петель в одной рабочей программе.

Установки ультразвуковой сварки F&S Bondtec


Модель	53хх	56ххi	58хх
Тип	Ручная/ полу-автоматическая	Автоматическая	Автоматическая
Сменные головки
Клин-клин	17 – 75 мкм	12 – 75 мкм	12 – 75 мкм
Шарик-клин	17 – 50 мкм	12 – 75 мкм	12 – 75 мкм
Глубокий колодец	17 – 75 мкм	17 – 75 мкм	17 – 75 мкм
Тонкая проволока	17 – 75 мкм	17 – 75 мкм	17 – 75 мкм
Тонкая лента, макс.	25 х 250 мкм	25 х 250 мкм	25 х 250 мкм
Толстая проволока	100 – 500 мкм	100 – 500 мкм	100 – 500 мкм
Толстая лента, макс.	300 х 2000 мкм	300 х 2000 мкм	300 х 2000 мкм
Тестирование на отрыв
Тестирование на сдвиг
Моторизованный привод оси	Y и Z	X, Y, Z и P	X, Y, Z и P
Программируемая форма петли
УЗ-система	Аналоговая / цифровая	Аналоговая / цифровая	Цифровая
Опция подбора и посадки кристаллов
Сварка медной проволокой
Камера	опция
Система распознавания
Контроль процесса		DLC	DLC
Рабочая зона	грубая настройка - 240 х 240 мм, тонкая настройка 18 х 18 мм (ручная)	С механическим приводом, 4 x 4’’/ 100 х 100 мм	С механическим приводом, 8 x 6’’/ 200 х 150 мм
Производительность	Ручной режим	3 сек. на петлю	< 1 сек. на петлю
