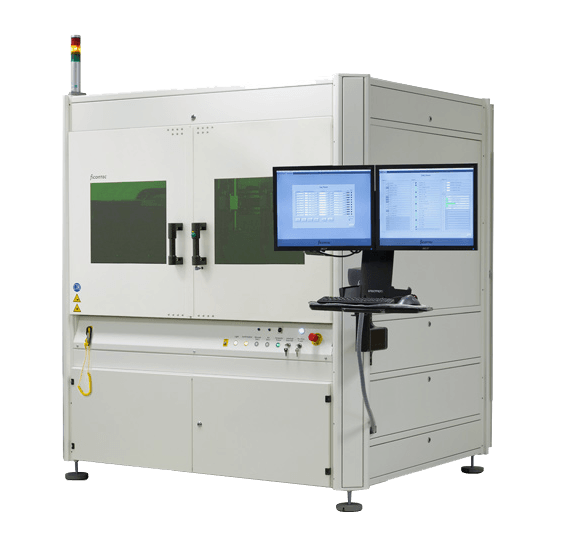

Система тестирования оптоэлектронных компонентов Ficontec TL2000

Данная система предназначена для электрооптической характеризации полупроводниковых кристаллов. FiconTEC TL2000 - полностью автоматизированная система тестирования и контроля для несмонтированных лазерных диодов, отдельных кристаллов и кристаллов на подложках

Производитель: FiconTEC
Страна-производитель: Германия
Возможность двухэтапной приемки
на заводе производителе

Основные возможности:

  • Определение электрооптических характеристик несмонтированных лазерных диодов
  • Определение характеристик полупроводникового лазера VCSEL
  • Характеризация отдельных кристаллов
  • Тестирование фотодиодов
  • Тестирование кристаллов на подложке
  • Полное тестирование высокомощных лазерных диодов

Подойдет ли эта установка для моей технологии?Консультация эксперта
Данная серия установок компании ficonTEC’s предназначена для электрооптической характеризации полупроводниковых кристаллов. FiconTEC TL2000 - полностью автоматизированная система тестирования и контроля для несмонтированных лазерных диодов, отдельных кристаллов и кристаллов на подложках.

Система может быть настроена для выполнения измерений как всего лазерного диода так и каждого отдельного излучателя. К стандартным измерениям относятся LIV-тесты (интенсивность света, ток, напряжение), спектральная характеризация и инспекция распределения поля.

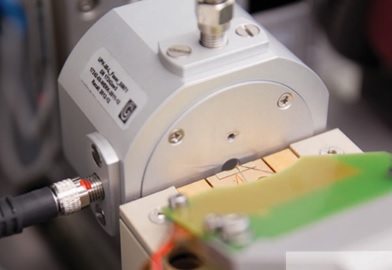

Вакуумный держатель


Вакуумный держатель с контролем температуры – это элемент, ответственный за надежную фиксацию тестируемого устройства и контроль температуры.
  • Сменный держатель позволяет работать с различными конструкциями тестируемых устройств
  • Температурный диапазон от 20°C до 60°C
  • Стабильность температуры +/- 1°C
  • Малые габариты обеспечивают быстроту импульсов тока.
  • 1 или 3 геометрии держателя

Устройство захвата Ficontec TL2000 (изображение)
вакуумный держатель Ficontec TL2000 (изображение)
Устройство захвата
вакуумный держатель


Камера для испытаний


Камера для испытаний – это область, где осуществляется определение характеристик тестируемого устройства
  • Безопасный лазер (лазер класса 1)
  • Сменная измерительная головка
  • Регулирование силы средствами электроники
  • Камера для автоматизированного контроля процесса и наблюдения
  • Область интеграции с возможностями для охлаждения пластин


Корпус и управление


  • Стальной корпус
  • Крышка с пневматической дверцей
  • Система управления с ПК
  • Два TFT-дисплея с диагональю 17”
  • Система контроля движений для линейного и поворотного перемещения
  • Пневматическая панель управления

Применение


  • Определение электрооптических характеристик несмонтированных лазерных диодов
  • Определение характеристик полупроводникового лазера VCSEL
  • Характеризация отдельных кристаллов
  • Тестирование фотодиодов
  • Тестирование кристаллов на подложке
  • Полное тестирование высокомощных лазерных диодов

Технология измерений

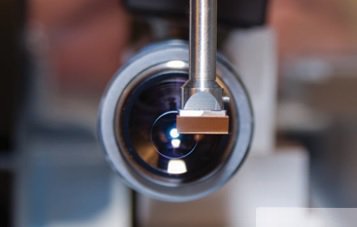

Измерение Ficontec TL2000 (изображение)
Измерение
Формирователь тока, фотометрический шар, фотодиоды, спектральные анализаторы и тестовое оборудование подбирается в соответствии с требованиями заказчика. Параметры:
  • Диапазон тока: 0 - 5 A
  • Излучатель: 0 - 100 A (выше по запросу)
  • Ширина импульса: 500 нс - 10 мс
  • Спектральный диапазон: 100 нм за пределами 350 - 1600 нм

Ключевые характеристики


  • Испытание интенсивности света, тока, напряжения, тестирование спектрального ближнего и дальнего поля
  • Полностью автоматическое перемещение устройств
  • Сменная измерительная головка
  • Варианты для инспекции верхней стороны и граней
  • Гибкая интеграция внешних алгоритмов и систем испытаний
  • Совместимость с SQL и другими базами данных

TL2000 Система перемещения


Характеристики
ось X, Y, Z
ось Phi-Z
Ход
800, 200, 100 мм
270°
Разрешение
100 нм
2 сек
Повторяемость
± 1 мкм
8 сек

Простой рабочий интерфейс


В качестве уникальной характеристики все системы ficonTEC предлагают комплексное отслеживание компонентов во всех процессах и на всех машинах ficonTEC.

На всех системах установлено одинаковое программное обеспечение для простоты эксплуатации и совместимости.
