Ручная зондовая станция ITS25-THZ

25 мм ручная зондовая станция для точных и надежных измерений в миллиметровом и терагерцовом диапазонах.

Страна-производитель: Россия

Возможность двухэтапной приемки
на заводе производителе

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

HDMI Камера с активным разрешением 2 Мп, 60 кадр/с, 1080р
Монокулярный микроскоп SuperZoom SZ10
25 мм ВЧ керамический держатель пластин
Небольшая площадь размещения, подходит для настольного использования
Линейное перемещение микроскопа 50x50 мм
Два высокоточных микропозиционера MP80 mmW для позиционирования зондовой головки без зазора
Две универсальные платформы большой площади для размещения расширителей частотных диапазонов

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

HDMI Камера

Монокулярный микроскоп
SuperZoom SZ10

Активное разрешение 2 Мп, 60 кадр/с, камера HDMI 1080р

Управление без компьютера при стандартных операциях

Изображение может быть сохранено на встроенную мини SD-карту (не входит в комплект)

Отображение пользовательского интерфейса на экране, управляемого мышью

USB 2.0 интерфейс позволяет использовать прилагаемое программное обеспечение, включающее средства измерения, аннотации и отчетности

Беспроводная мышь и все необходимые кабели включены

Коэффициент оптического увеличения от 1.0x до 10.0x (10:1)

Отличное оптическое разрешение до 2,5 мкм

Рабочее расстояние 95 мм

32 мм быстрый и точный блок фокусировки

С-mount адаптер

Коаксиальное LED освещение, внешнее дистанционное управление

25 мм ВЧ керамический держатель пластин

Керамический держатель пластин с вакуумными отверстиями

Для размещения измеряемого устройства и калибровочной подложки

Фиксирует один кристалл размером 1 x 1 мм

Перемещение держателя пластин

Быстрое перемещение 140 мм по оси Y для легкой загрузки/

Точность угла поворота ±5°

Небольшая площадь размещения

Для настольного использования

Виброизолирующая платформа по запросу

Скромный дизайн в сочетании с максимальным удобством использования

ТВ монитор, размер диагонали 21.5, соотношение 16:9

Разрешение 1920 x 1080

Настольный штатив и интерфейс VESA

Комплект микропозиционеров MP80 DX

MP80 INTEGRATION. ДЛЯ размещения РАСШИРИТЕЛЕЙ ЧАСТОТ

Два высокоточных микропозиционера MP80 mmW для позиционирования зондовой головки без зазора

Один слева со стандартными микрометрами, а второй справа с цифровой индикацией с обратной связью для перемещения по оси X и калибровки mTRL

Разрешение 1 мкм позволяет точно определить длину линии (линий) для точной калибровки TRL

Микромтрический винт стандартного разрешения для точного и плавного перемещения по оси Y

25 мм диапазон перемещения по осям XY, 15 мм диапазон перемещения по оси Z

Высокое разрешение 500 мкм по осям XYZ

Крепление к зондовой станции

Две универсальные платформы большой площади для размещения расширителей частотных диапазонов

Микрометрические винты для прецизионного выравнивания уровня волноводных зондов на платформе.

ВЧ руки запад/восток с регулировкой по оси Z для частот 220 Гц, ВЧ зондовую головку свыше 220 Гц можно установить сразу на расширитель

Необходимы держатели для расширителей частотного диапазонов и ВЧ зондовых головок

Полный пакет поставки включает в себя:

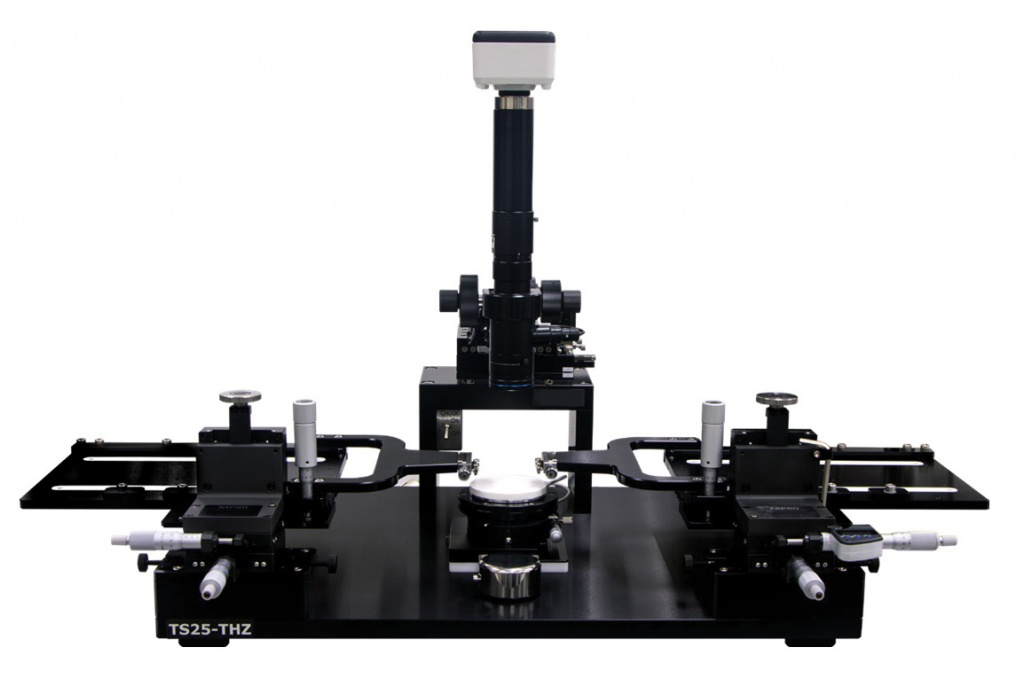

Ручная зондовая станция TS25-THZ с регулировкой перемещения держателя пластин на воздушных подшипниках

140 мм, регулировка по оси Y для легкой загрузки/разгрузки

Точность угла поворота ±5°

Надежная опора для микроскопа

Виброизолирующая платформа

Для работы станции необходим только вакуум

25 мм ВЧ держатель пластин

Цельнокерамический держатель пластин с вакуумными отверстиями

Для размещения испытуемого устройства и калибровочной подложки

Возможность разместить 1 ИС размером 1 x 1 мм

Линейное перемещение микроскопа / 50x50мм

Точное перемещение по оси XY в пределах области 50х50 мм

Откидывание микроскопа на 90° для легкой и безопасной замены или реконфигурации зондовой головки

Идеально подходит для точного перемещении в пределах поля зрения при более высоком увеличении

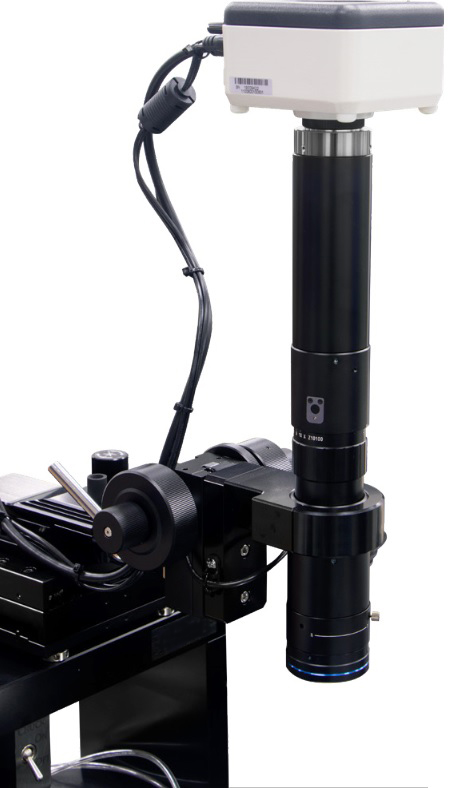

Монокулярный микроскоп SuperZoom SZ10

Коэффициент оптического увеличения от 1.0x до 10.0x (10:1)

Отличное оптическое разрешение до 2,5 мкм

Рабочее расстояние 95 мм

32 мм быстрый и точный блок фокусировки

С-mount адаптер

Коаксиальное LED освещение, внешнее дистанционное управление

Ручная зондовая станция MPI ITS25-THZ.jpg

HDMI Камера

Активное разрешение 2 MP , 60 кадр/с, камера HDMI 1080р

Управление без компьютера при стандартных операциях

Изображение может быть снято на 2 MP на встроенную мини SD- карту (не входит в комплект)

Отображение пользовательского интерфейса на экране, управляемого мышью

USB 2.0 интерфейс позволяет использовать прилагаемое программное обеспечение, включающее средства измерения, аннотации и отчетности

Беспроводная мышь и все необходимые кабели включены в комплект

Экран 21.5

ТВ монитор, размер 21.5, соотношение 16:9

Разрешение 1920 x 1080

Настольный штатив и интерфейс VESA

Набор Микропозиционеров MP80 DX

Два высокотехнологичных микропозиционера MP80 mmW для позиционирования зонда без зазора

Один слева со стандартными микрометрами, а второй справа с цифровой индикацией с обратной связью для перемещения по оси X и калибровки mTRL

Разрешение 1 мкм позволяет точно определить длину линии (линий) для точной калибровки TRL

Батарея включена

Микрометрический винт стандартного разрешения для точного и плавного перемещения по оси Y

25 мм диапазон перемещения по осям XY, 15мм диапазон перемещения по оси Z

Высокое разрешение 500 мкм по осям XYZ

Крепление к зондовой станции

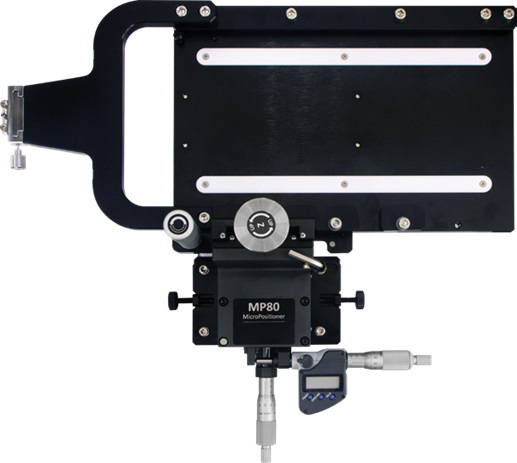

MP80 INTEGRATION ДЛЯ размещения РАСШИРИТЕЛЕЙ ЧАСТОТ / ВОЛНОВОДА

Две универсальные платформы большой площади для интеграции расширителей частот

Микрометрические винты для прецизионного выравнивания уровня волноводных зондов на платформе.

Рукоятка зонда E/W RF с регулировкой оси Z для частот до 220 Гц, RF зонд свыше 220 Гц можно установить сразу на расширитель

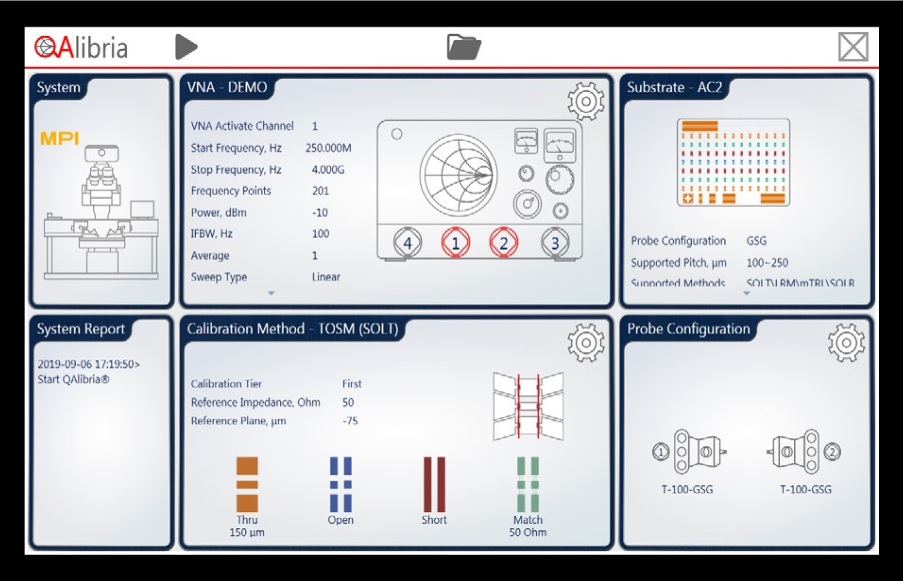

QAlibria Программное обеспечение для калибровки зондовых головок (см.стр. 3)

Ручная зондовая станция MPI ITS25-THZ. QAlibria Программное обеспечение для калибровки зондовых головок.jpg

QAlibria -Бесплатное программное обеспечение для RF-калибровки разработано для того, чтобы сделать сложную и утомительную задачу калибровки RF-системы максимально простой благодаря уникальной технологии multi-touch. Предлагает стандартные и передовые методы калибровки и интегрирован с калибровочными пакетами NIST StatistiCal Plus, обеспечивающими легкий доступ к многолинейной TRL калибровке уровня NIST и анализу неопределенности результатов калибровки и измерений.

Решение для проведения испытаний ITS25-THZ IMPACT™ для экономичных и высокоточных измерений в миллиметровом и терагерцовом диапазонах

ITS25-THZ оборудована специальным mmW патроном для измерения субмиллиметровых волн МИС размером от 1 х 1 мм до 25 х 25 мм

Цельнокерамический патрон для размещения как испытуемого прибора, так и калибровочной подложки. Диэлектрические свойства материала патрона и его конструкция оптимизированы для подавления возможного распространения колебаний высшего порядка, обеспечивая точную калибровку системы и достоверные результаты измерений на ТГц-частотах

Набор Микропозиционеров MP80 и уникальное сочетание всех типов частотных расширителей, доступных на рынке, предназначены для прямого крепления зонда на пластине и устраняют необходимость в дополнительной секции волновода. Это решение гарантирует максимально возможную направленность измерений системы во всем диапазоне частот измерений до 1,5 ТГц

Производитель поддерживает все имеющиеся на рынке частотные расширители благодаря уникальному приспособлению (FEAD), для легкой реконфигурации и безопасной эксплуатации
