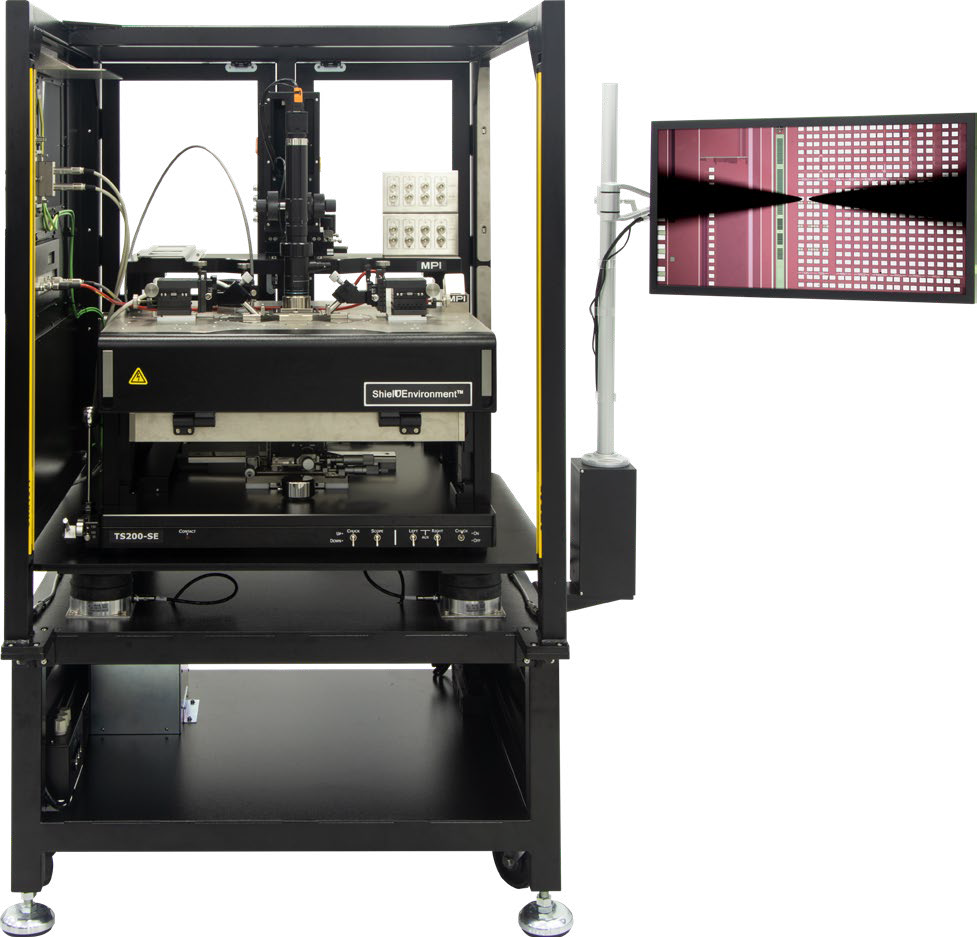

Зондовая станция TS200 HP для тестирования мощных устройств на пластине

Россия
  • картинка

Зондовая станция TS200 HP специально разработана для тестирования мощных устройств на пластине. Станция обеспечивает низкое контактное сопротивление при проведении измерении параметров силовых полупроводников приборов в широком диапазоне температур.

Страна-производитель: Россия
Возможность двухэтапной приемки
на заводе производителе

Основные возможности:

  • Для тестирования устройств на пластине до 10кВ и 10А в импульсном режиме
  • Позолоченное покрытие держателя пластин и вакуумные отверстия, оптимизированные для утоненных пластин толщиной до 50 мкм
  • Опция для пластин Taiko
  • Высоковольтные зондовые головки и высокоамперные иглы
  • Сконструирована для защиты от ЭМИ и света
  • Низкие токи утечки
  • Подходит для температурных диапазонов от -60°C до +300 °C
  • Решения от электрического пробоя

Подойдет ли эта установка для моей технологии?Консультация эксперта

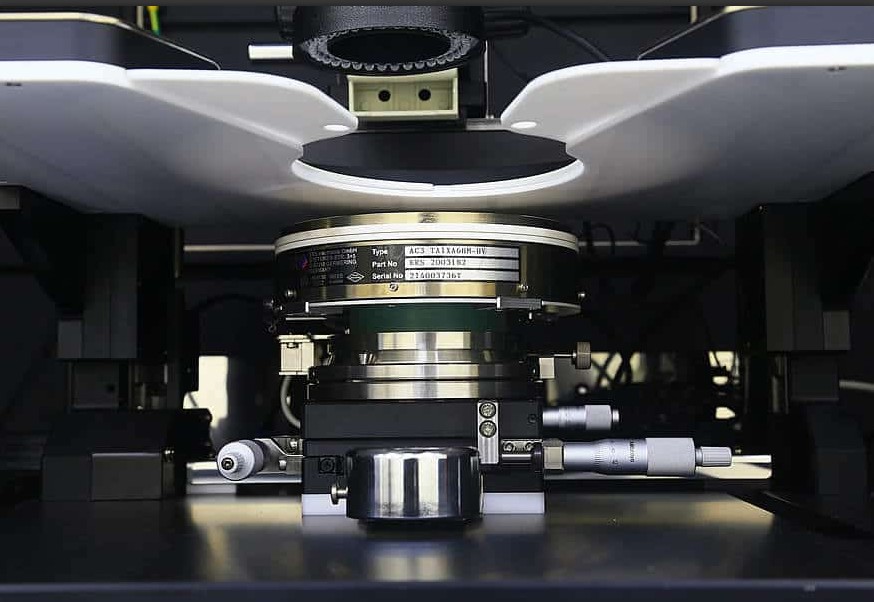

Платформа с пневматическим подшипником Уникальная конструкция платформы с пневматическим подшипником обладает простым передвижным приспособлением, управляемым одной рукой. Это позволяет осуществлять быстрое перемещение по осям XY и загрузку пластины без ухудшения высокопрецизионного позиционирования. Дополнительное высокоточное перемещение осуществляется с помощью микрометрического винта по осям XY и в диапазоне 25 x 25 мм.

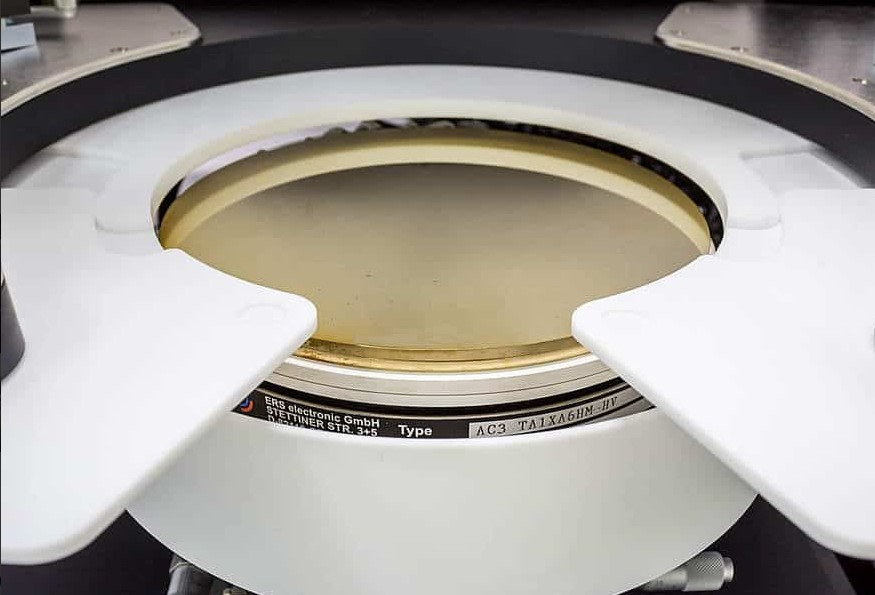

10кВ коаксиальный или 3 кВ триаксиальный держатель пластин

MPI предлагает 10кВ коаксиальный или 3 кВ триаксиальный держатель пластин для комнатной температуры или различные температурные держатели пластин компании ERS для проведения измерений в температурном диапазоне от -60oС до +300oС.


Сенсорный контроллер температуры держателя пластин установлен на станцию для быстрого и удобного управления

В качестве опции для высокомощных держателей пластин доступна специальная оснастка с возможностью подачи напряжения смещения. Данная оснастка предназначена для проведения тестирования при комнатной температуре в растворе Fluorinert, который позволяет исключить образование электрического пробоя.

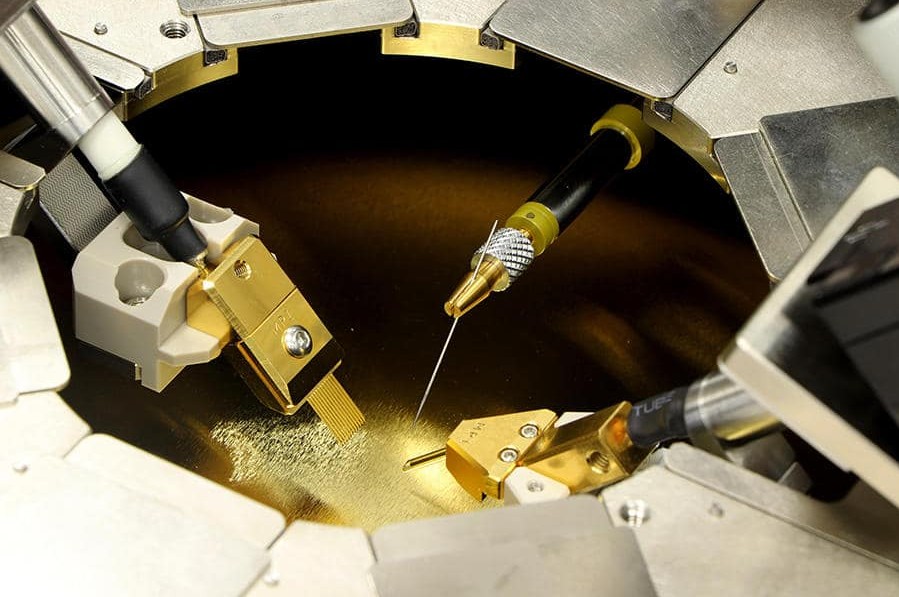

Высоковольтные / высокотоковые / сверхмощные пробники

Решения для высокомощных измерений включают в себя специальные высоковольтные (HVP), высокотоковые (HCP) и сверхмощные (UHP) зонды. Высоковольтные пробники способны измерять малый ток утечки при высоковольтных испытаниях до 3 кВ в триаксильном исполнении или 5 и 10 кВ в коаксиальном исполнении.

В высокотоковых пробниках используются фирменные многоконтактные наконечники для снижения контактного сопротивления при измерениях сверхвысоких токов до 600 А (в импульсе).

Сверхмощные пробники сочетают в себе обе возможности и устраняют необходимость замены зондов при проведении высоковольтных и высокотоковых измерений

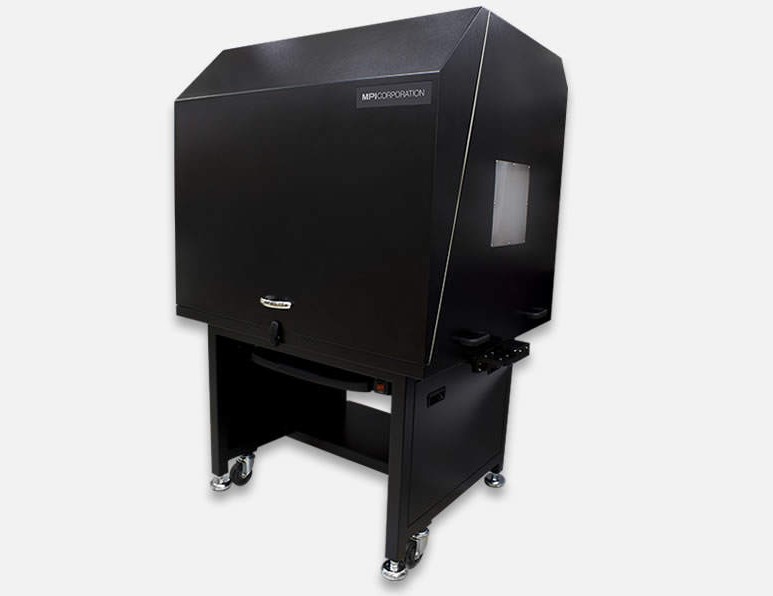

Безопасность

Для обеспечения безопасности при работе с установкой предусмотрена специальная экранирующая камера с блокировкой для защиты оператора, которая обеспечивает экранировку от ЭМИ и света, а также низкий уровень шума при измерения

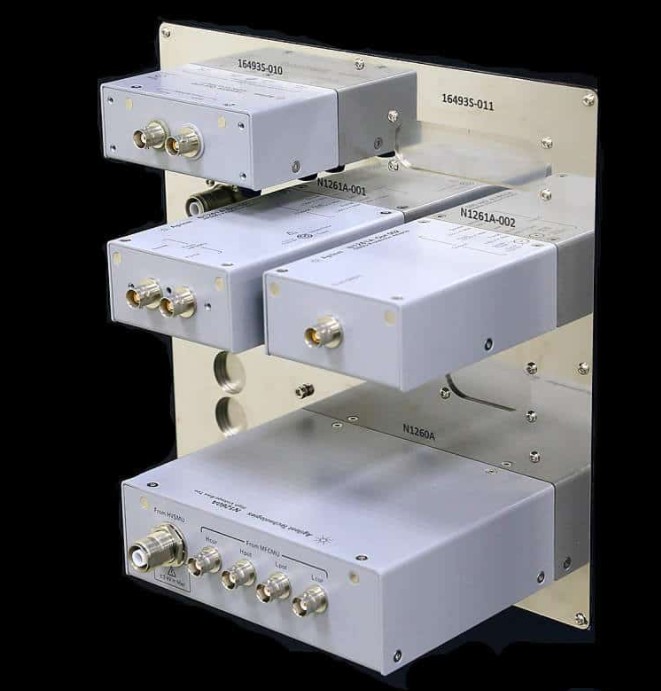

Коммутационная панель

TS200 может быть сконфигурирована с различными необходимыми высоковольтными/высокотоковыми адаптерами и кабелями для оптимального подключения к контрольно-измерительным приборам, таким как Keysight B1505 (3 кВ или 10 кВ) или Keithley 2600-PCT-XB, включая встроенную коммутационную панель
