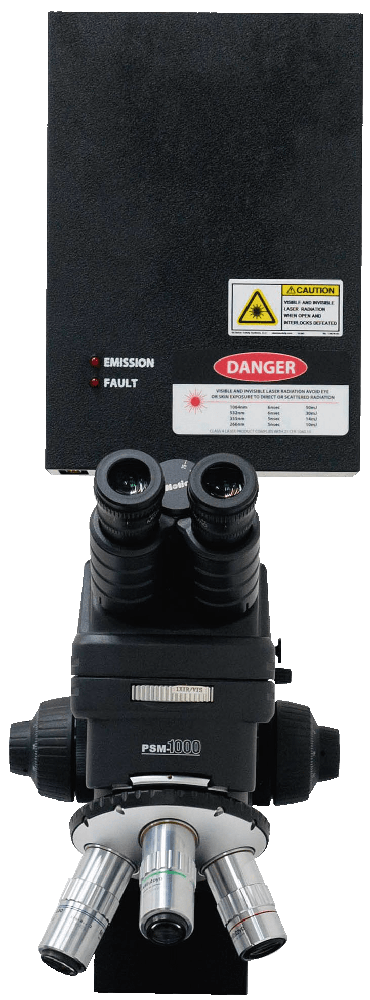

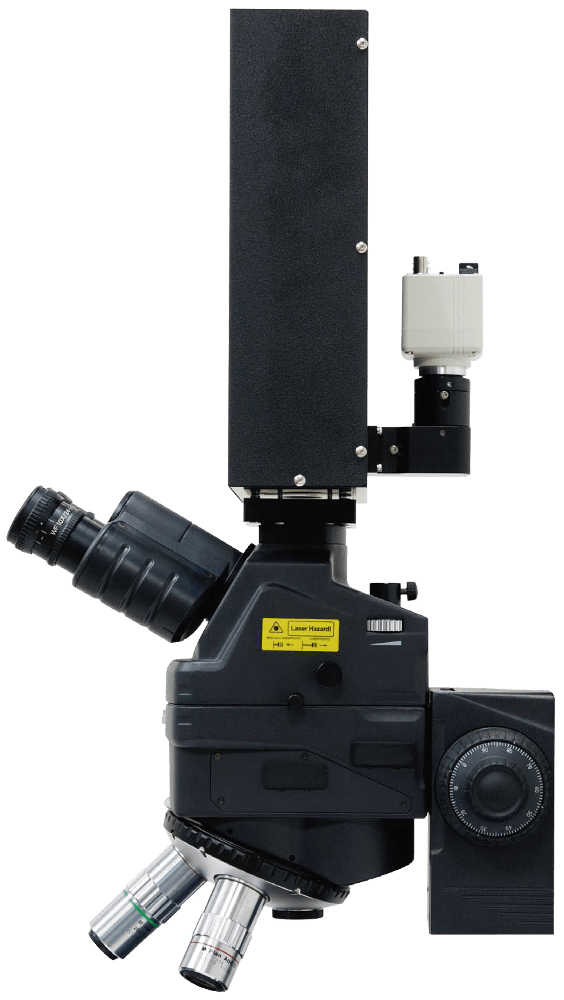

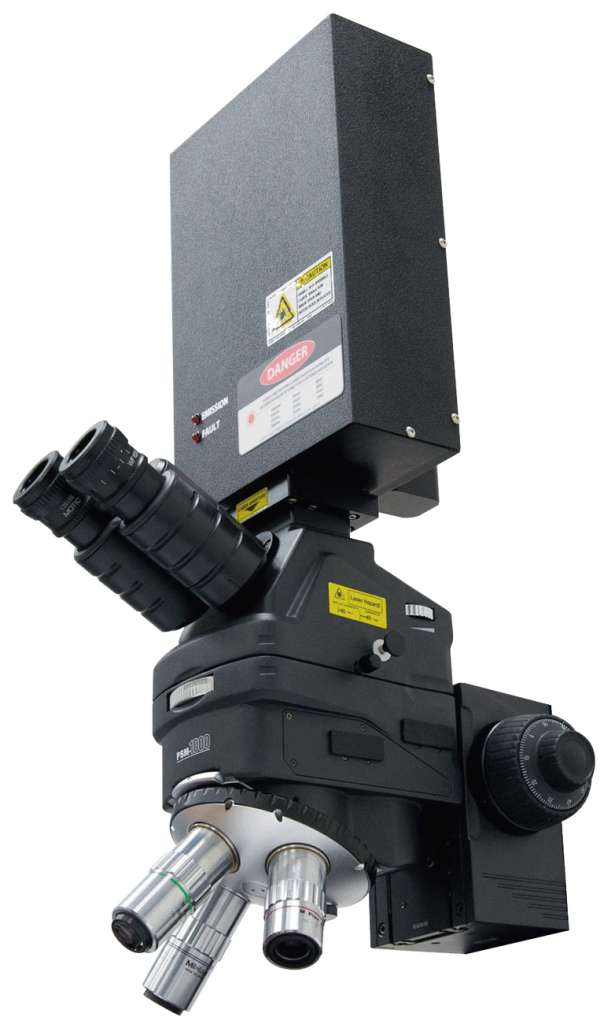

Прецизионный лазерный резчик MPI CLS-635
Прецизионный лазерный резчик для подгонки резисторов, обратного проектирования и анализа отказов
Производитель: MPI Corporation
Страна-производитель: Тайвань
Основные возможности:
- Работа с различными микроскопами на выбор пользователя
- Точная резка с высоким разрешением
- Избирательная резка материалов различными длинами волн (1064 нм, 1064/532 нм, 532/355 нм, 532/266 нм)
- Интуитивное управление при помощи контрольной панели или по интерфейсу RS232
- Срок службы лазерного диода > 500 000 000 импульсов
- Возможность установки на ручные и автоматические зондовые станции с передвижением по карте подложки
Подойдет ли эта установка для моей технологии?Консультация эксперта
Лазерный резчик CLS–635 был разработан специально для эффективного и быстрого удаления различных материалов. Переключаемые длины волн позволяют избирательно удалять определенные материалы, оставляя другие неповрежденными.
Некоторые примеры эффективного применения:
Некоторые примеры эффективного применения:
- поиск и удаление коротких замыканий межсоединений
- удаление полиимидных слоев перед декапсуляцией
- подгонка тонкопленочных резисторов
![]() |
![]() |
|

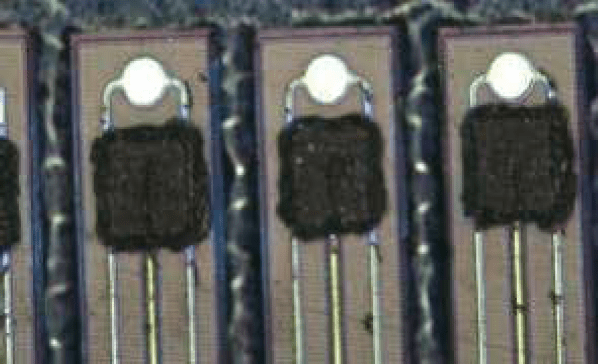

Удаление эпоксидных слоев на длине волны 266 нм |

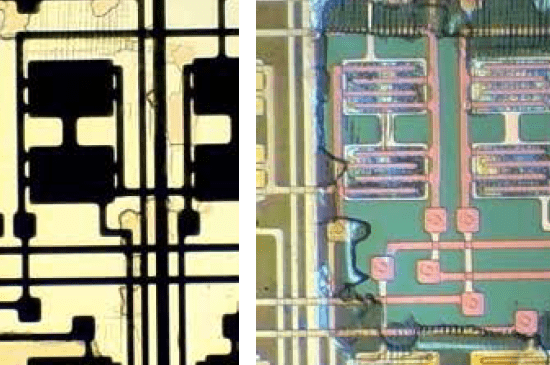

Удаление цветного RGB-фильтра с сохранением металла на длине волны 266 нм |
|
![]() |
![]() |
|

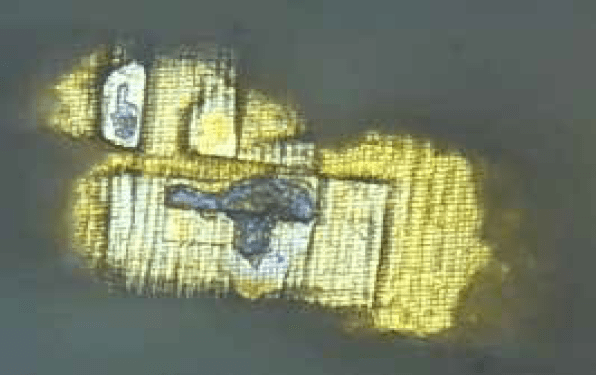

Расставление меток на светодиоде |

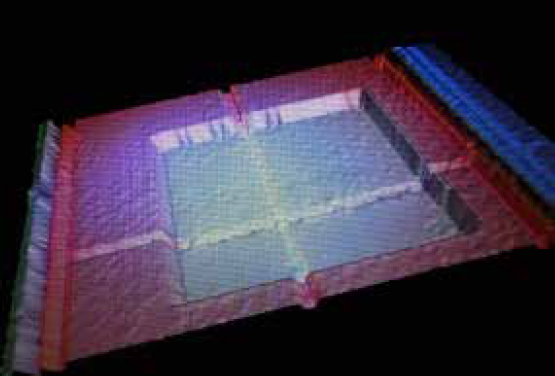

Удаление пассивирующего полиимидного слоя на длине волны 266 нм |
Компоненты лазерной системы
![]() |
![]() |
|

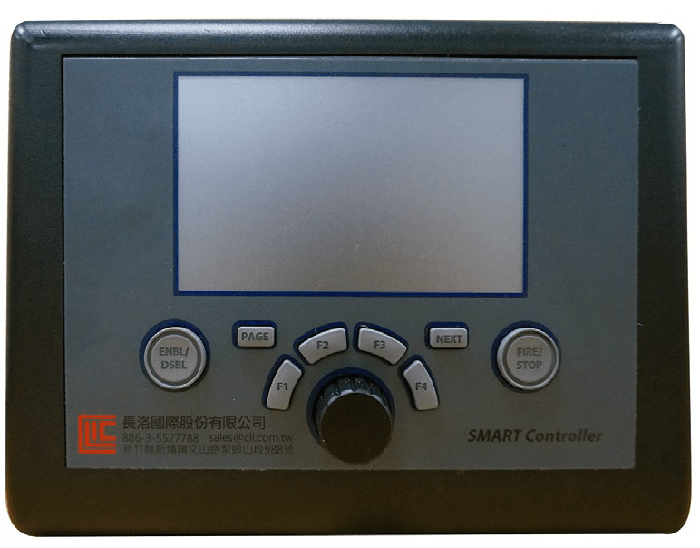

Контрольная панель |

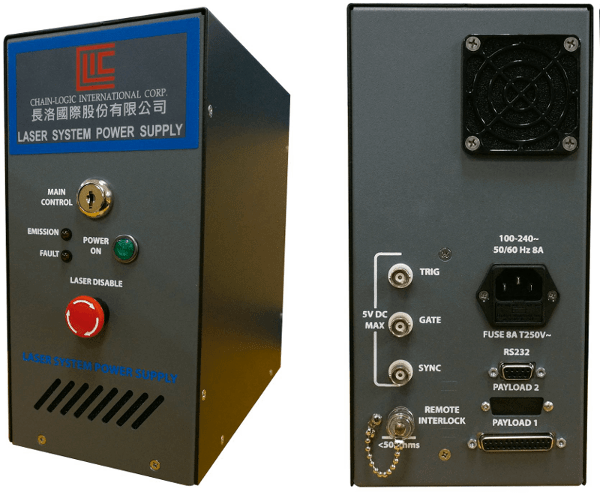

Блок питания |
Рекомендуемая длина волны для различных материалов
ИК (1064 нм) |
ЗЕЛЕНЫЙ (532 нм) |
УФ (355 нм) |
УФ (266 нм) |
---|---|---|---|
Алюминий |
Медь |
Полиамид |
Полиамид |
Длины волн |
Одно- и двухволновые конфигурации A. 1064 нм Б. 1064 /532 нм В. 532 нм Г . 532 /355 нм Д. 532 /266 нм |
Аттенюатор |
Двухволновой |
Выходная поляризация |
Регулируемая |
Длина реза |
2.5 мм |
Повторяемость импульсов |
До 40 Гц* |
Туррель |
Опционально |
Передвижение по оси Z |
Опционально |
Видеокамера |
Опционально |
Подсветка |
Нижняя |
* Режимы:
|
Стандартный выброс энергии (на диафрагме 2.5 мм x 2.5 мм) без линз
Модель |
1064 нм |
532 нм |
355 нм |
266 нм |
---|---|---|---|---|
CLS-635 |
≥1.2 мДж |
≥1.2 мДж |
≥0.4 мДж |
≥0.4 мДж |
Поле передвижения лазера по осям X-Y на неподвижной подложке
Поле |
0 ... 50 мкм с 50-кратным объективом |
---|---|
Точность |
±25 мкм |
