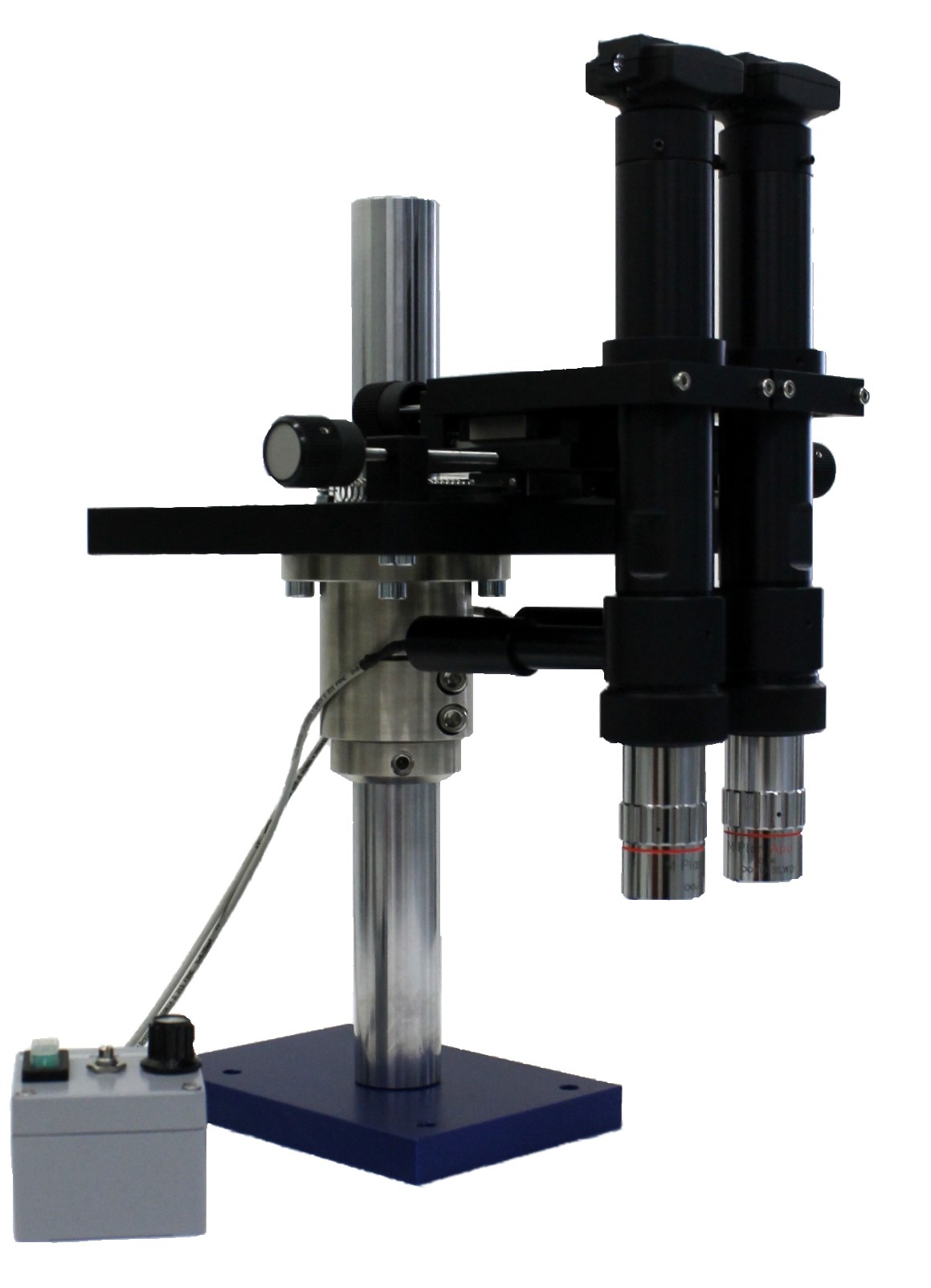

Цифровой микроскоп Idonus SMA

Цифровой микроскоп с двумя независимыми оптическими системами. Позволяет одновременно обозревать две области с разрешением свыше 2 микрон

Производитель: Idonus

Страна-производитель: Швейцария

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

позволяет очень точно выровнять пластину с маской, используя два поля обзора
объектив 5х с большой рабочей дистанцией
разрешение лучше, чем 2 микрон
Инспекция на компьютере

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание

Две индивидуальные оптические системы, каждая со своей 5х линзой и камерой. Позволяет одновременно обозревать две области с разрешением свыше 2 микрон. Микроскоп разработан для совместной работы с установкой совмещения SMA. Позволяет очень точно выровнять пластину с маской, используя два поля обзора.

Для высокоточного совмещения используется микроскоп с двумя независимыми оптическими системами, такой микроскоп позволяет выровнять по осям XY и оси наклона, совмещая метки на разных сторонах пластины и маски, которые можно видеть одновременно.

Оптические трубки микроскопа включают 5х объектив с большой рабочей дистанцией, USB камеру и LED подсветку отраженного света. Для различных применений могут быть использованы различные объективы. Каждый объектив может быть настроен независимо от другого.

Каждая трубка микроскопа монтируется на индивидуальный XY держатель. Держатель позволяет сдвигать трубку микроскопа на 90 градусов для освобождения места для загрузки пластины и маски в держатель установки совмещения SMA. Если требуется специальная конфигурация микроскопа, пожалуйста, пишите.

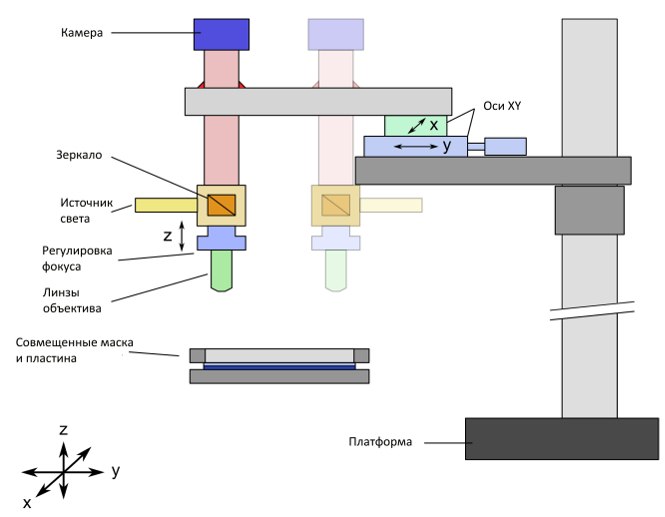

Рисунок: /upload/oborudovanie/inspektsiya/mikroskop-s-dvumya-polyami-obzora/sxema_mikroskopa_dva_polya.jpg

Объективы	5x M PLAN APO, рабочая дистанция 35 мм.
Разрешение	Лучше чем 2 микрон
Поле обзора	1.5 мм х 1.0 мм
Камера	1.4 мегапикселя, чернобелая, USB выход, программное обеспечение совместимое с Windows
