Полуавтоматическая зондовая станция TS2000

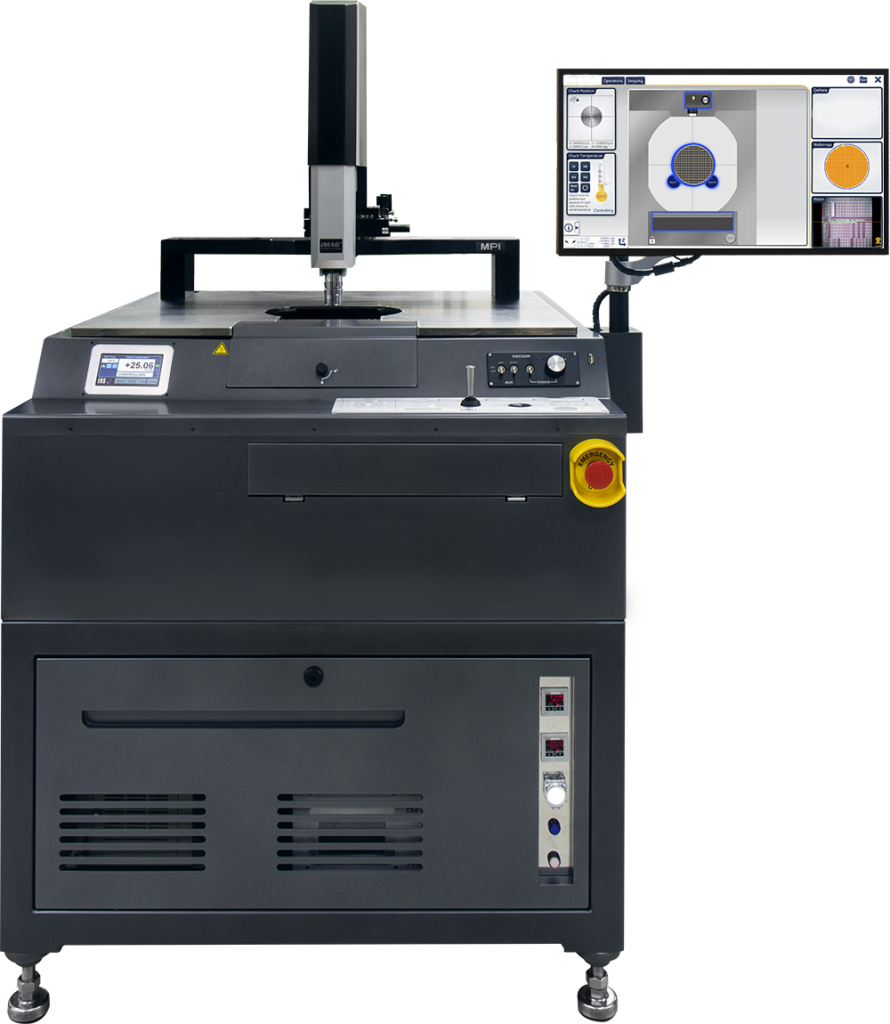

TS2000 Полуавтоматическая зондовая измерительная станция, 200 мм.

Специализированные конструктивные решения станции TS2000 направлены на удовлетворение требований рынка передовых процедур тестирования полупроводников (Advanced Semiconductor Test). Станция полностью совместима со всей системной оснасткой. В основном, она разработана для анализа сбоев, проверки соответствия конструкции заданным требованиям, технологии ИС, надежности конструкции на уровне полупроводниковой пластины, а также особым требованиям, предъявляемым к измерениям устройств МЭМС, сигналов высокой мощности, высокочастотных сигналов и сигналов миллиметрового диапазона. Станция TS2000 поддерживает температурный режим (от температуры окружающей среды до высоких температур) и способна обрабатывать до 10 кристаллов в секунду в зависимости от окончательной конфигурации, предоставляя, таким образом, идеальный выбор для проведения электрических испытаний опытных образцов перед началом производства, например, на дискретных ВЧ устройствах.

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Установок в России:

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Комплектующие
Скачать

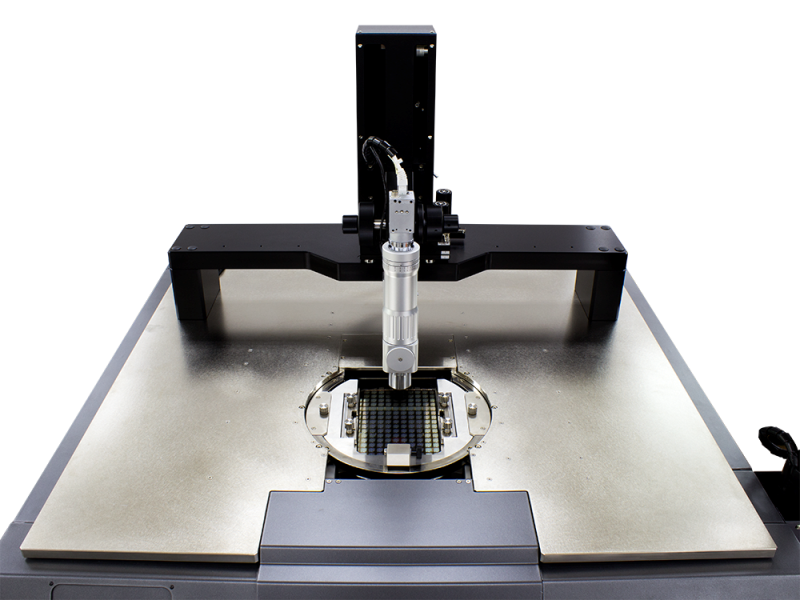

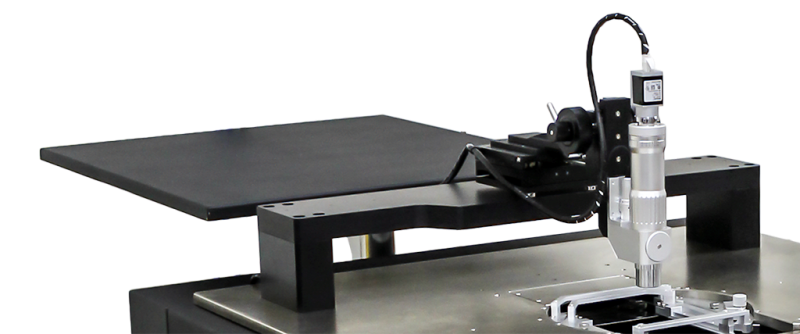

		Большая зондовая платформа Полуавтоматическая зондовая станция TS2000 имеет большую платформу для размещения микропозиционеров (до 12-ти DC или до 4-х RF микропозиционеров). Интеграция устройств активного согласования или микропозиционеров большой площади делает станцию TS2000 идеальным выбором для проведения RF и mmW измерений

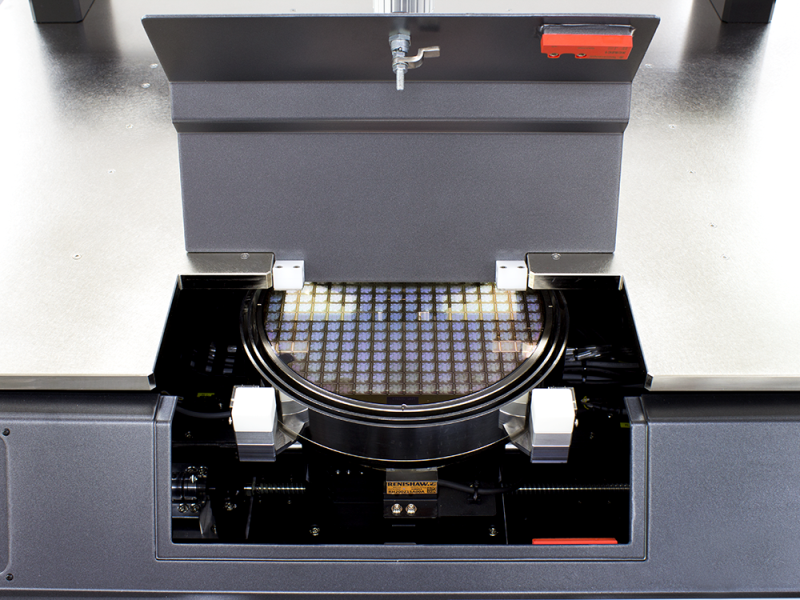

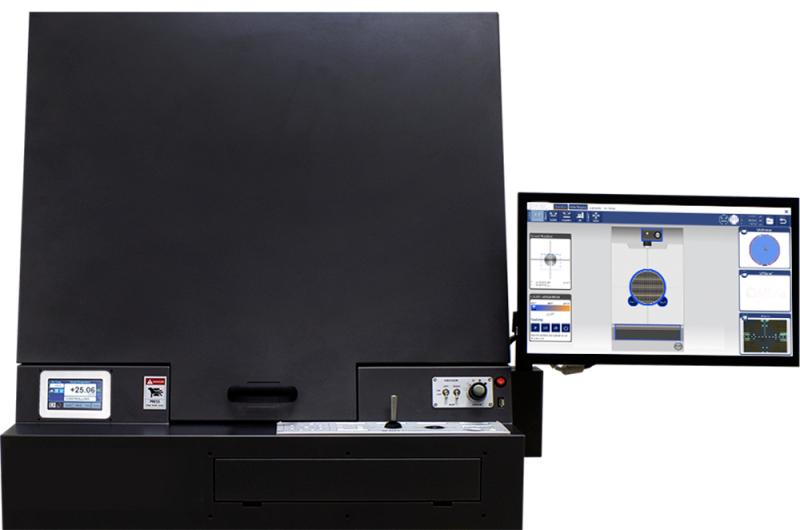

		Легкая загрузка пластин Большой передний люк обеспечивают легкость процедуры загрузки/разгрузки для пластин, диаметром 100, 150, 200 мм, фрагментов пластин или ИС размером до 5×5 мм. Дополнительные держателя для калибровочной пластины и пластины для очистки щупов головки расположены в передней части станции для удобства и автоматизации загрузки/разгрузки.

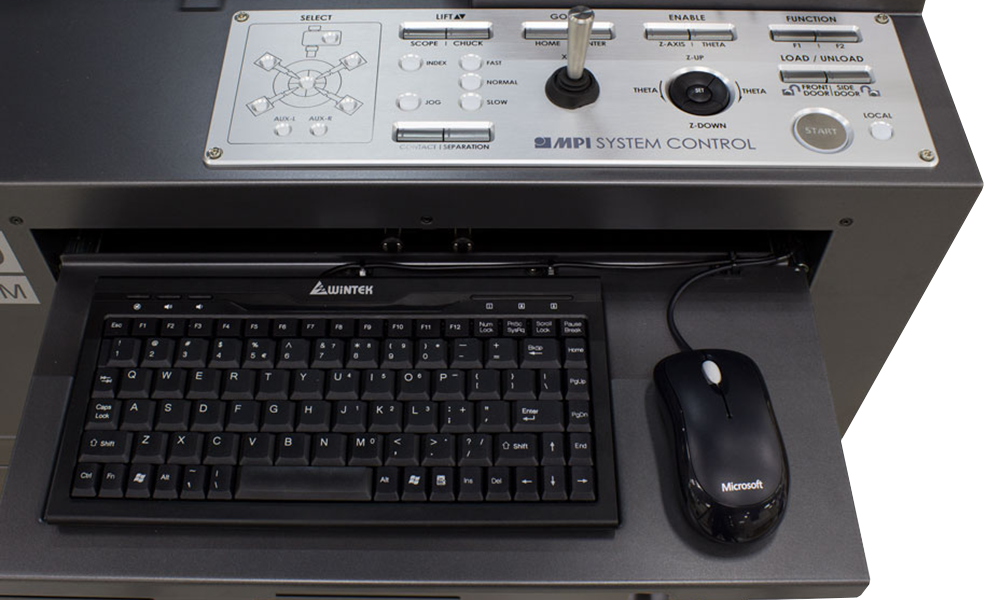

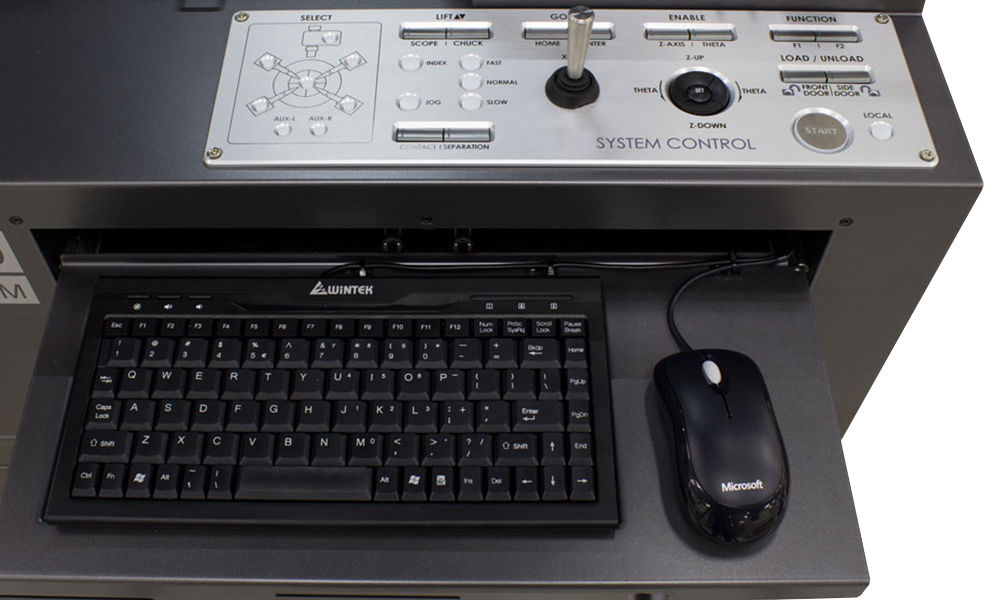

		Интегрированная панель управления аппаратными средствами Интеллектуальная панель управления аппаратными средствами полностью интегрирована в зондовую станцию и выполнена с учетом богатого опыта разработчиков и с учетом пожеланий заказчиков с целью обеспечения быстрого, безопасного и удобного управления станцией и выполнения измерений. Клавиатура и мышка имеют удобное расположение для управления станцией. Также для управления используются технические средства на базе операционной системы Windows®. Панель регулирования вакуума для держателей пластин и дополнительных держателей для калибровочной пластины и пластины для очистки щупов находится с правой части зондовой станции, что обеспечивает быстрый доступ во время процедуры загрузки/разгрузки.
		Интегрированные температурные держатели Управление температурным держателями (от 20°C или температуры окружающего воздуха до 300°C максимально) осуществляется с помощью встроенного в корпус станции сенсорного дисплея, удобно размещенного перед оператором, обеспечивая быстрое выполнение команд и своевременное реагирование
		Одновременная работа с держателями проб-карт и микропозиционерами Благодаря возможности проведения одновременных измерений с множеством одиночных игл, держателю низкопрофильных плат размером 4,5” x 11” и уменьшенному расстоянию между пластиной и держателем данная станция оптимальна для дизайна ИС/или для анализа отказов и повреждений

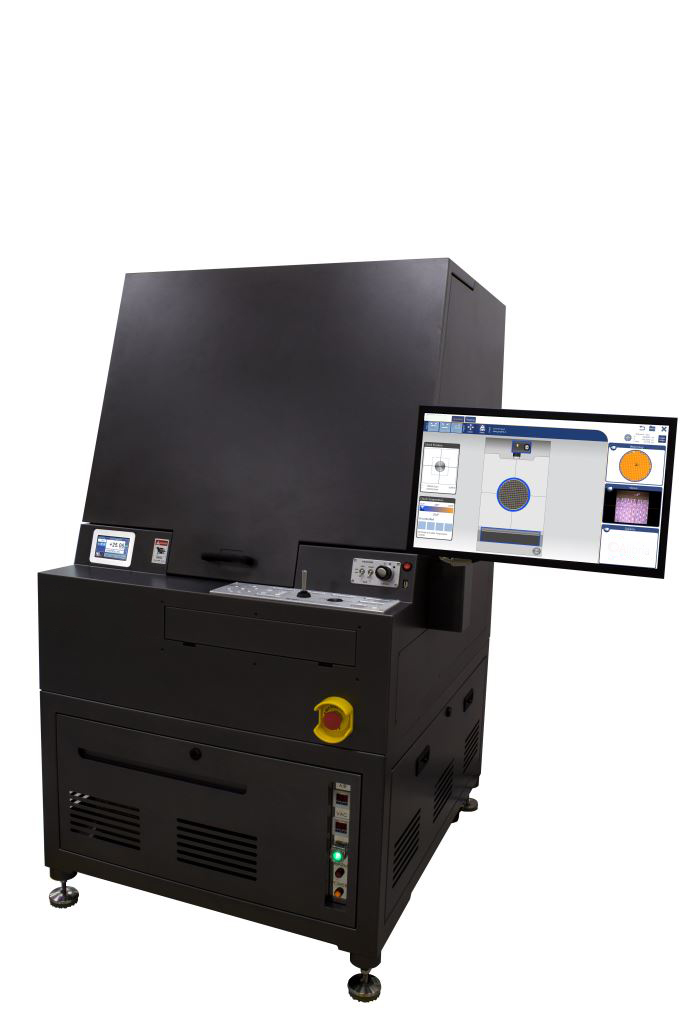

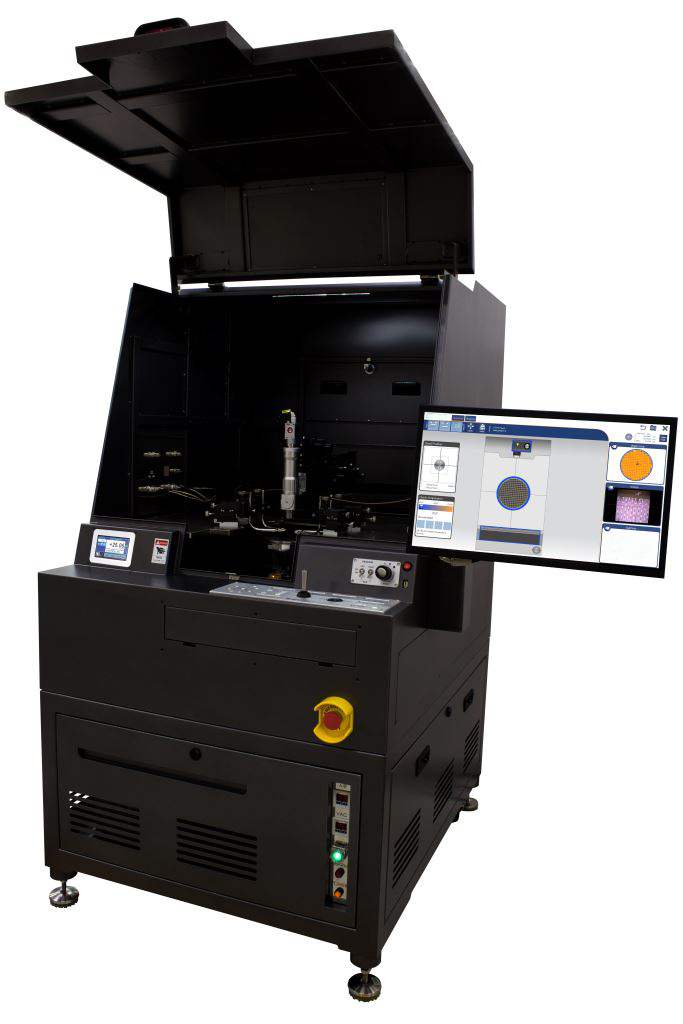

		Встроенный светозащитный кожух DarkBox Модель TS2000-D представляет собой полуавтоматическую зондовую станцию с уже интегрированным светозащитным кожухом DarkBox! Оптимальность занимаемой поверхности, встроенная система блокировки, LED подсветка и стандартизированные интерфейсные панели для различных измерительных приборов делают систему предпочтительным вариантом для проведения испытаний в условиях защиты от воздействия света и лазера. Удобный доступ со стороны задней панели облегчает и ускоряет процесс изменения конфигураций или начальной настройки
		Интеграция инструментов Полка для инструментов (предлагается опционально) позволяет снизить длину кабелей и увеличить точность измерений и направленность

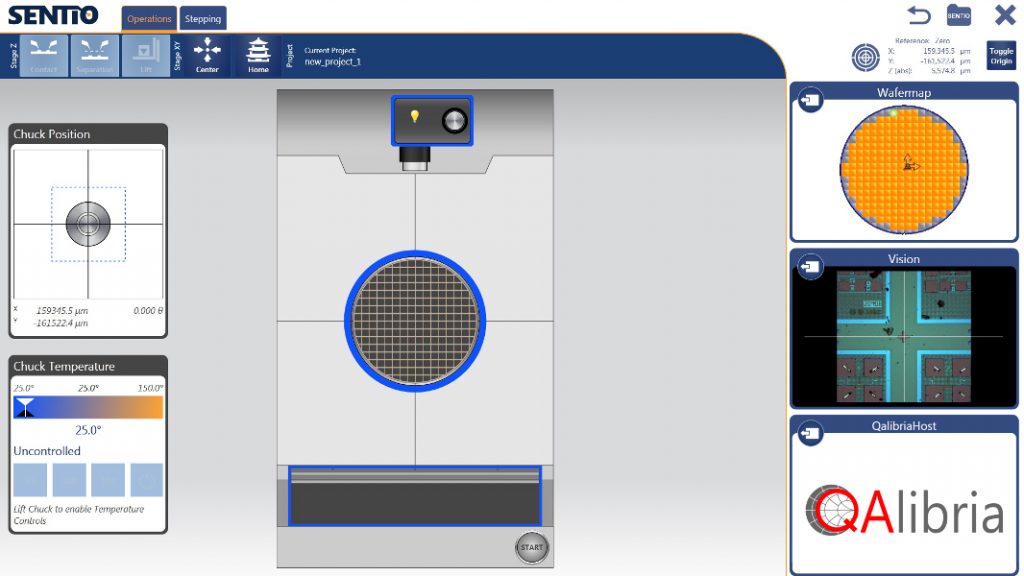

		Программный пакет SENTIO™ Управление автоматизированными зондовыми системами осуществляется уникальным и продвинутым мультисенсорным программным комплектом SENTIO™, который представляет собой интуитивно-понятный интерфейс, значительно экономящий время на обучение. Команды «Scroll» (просмотреть), «Zoom» (увеличить), «Move» (переместить) имитируют современные смартфоны и ускоряют процедуру управления. Переключение между активным измерением и остальными приложениями выполняется очень просто. Разработанное программное обеспечение для высокочастотной калибровки QAlibria™ для простоты использования полностью сопряжено с пакетом SENTIO™ с соблюдением одной функциональной концепции.
