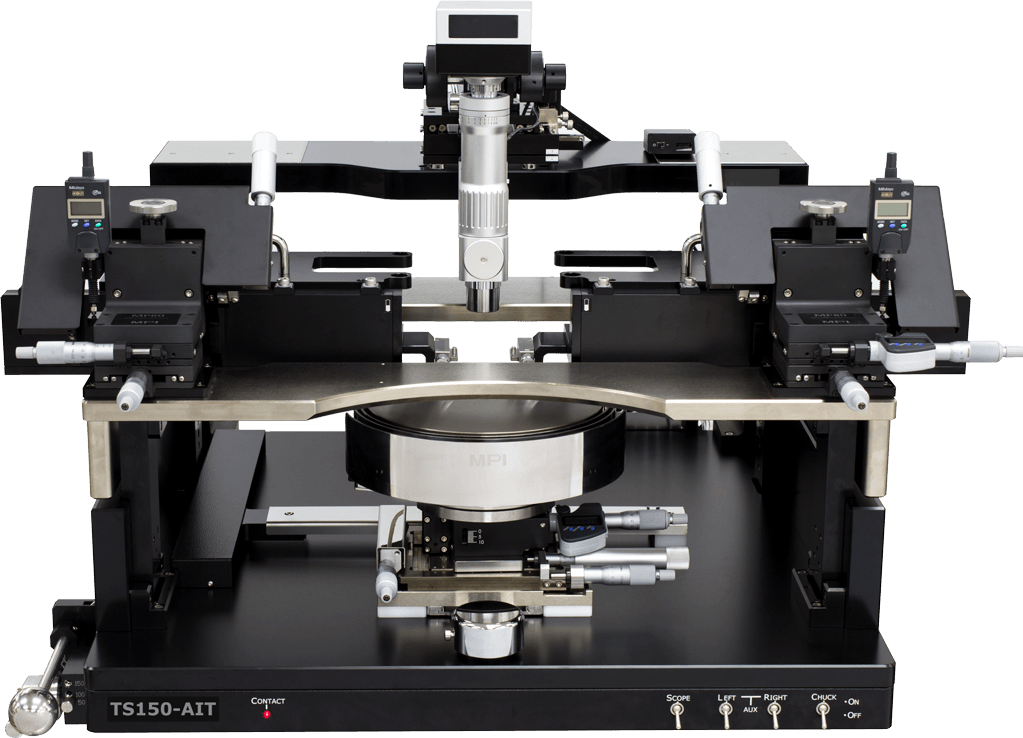

TS150-AIT

Россия
  • картинка

Зондовые станции TS150-AIT и TS200-THZ расширяют линейку станций для измерений в терагерцовом диапазоне. Созданы для тестирования полупроводниковых структур, используемых в области создания высокоскоростных устройств связи, не инвазивной спектроскопии, медицинском оборудовании, систем безопасности и наблюдения.
Эти две системы специально спроектированы для точных измерений на пластинах 150 и 200 мм в миллиметровом
и терагерцовом диапазонах с использованием тюнеров автоматического согласования импеданса. «Бесшовная» интеграция расширителей частотного в любом диапазоне в том числе дифференциальном и широкополосном. Новый дизайн адаптеров расширителей частотного диапазона обеспечивает механическую стабильность
для высокой повторяемости измерений, удобства и безопасности работы.

Страна-производитель: Россия

Подойдет ли эта установка для моей технологии?Консультация эксперта

Пневматическая платформа

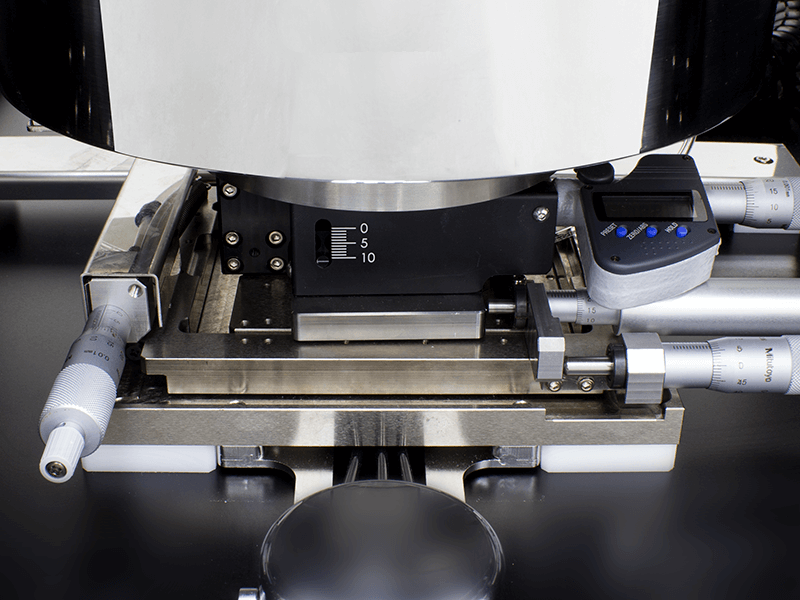

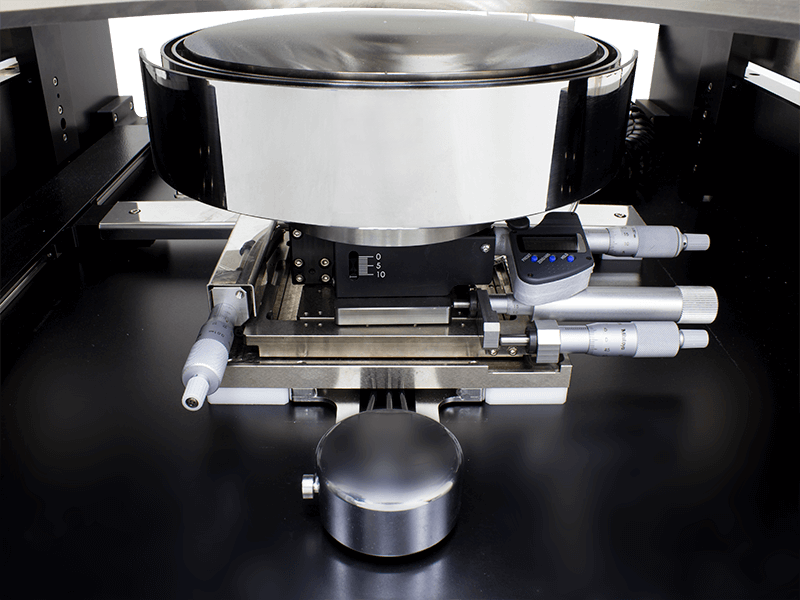

Конструкция платформы держателя пластин на пневматическом подшипнике обладает простым передвижным приспособлением, управляемым одной рукой, обеспечивая, таким образом, быстрое перемещение по осям XY и загрузку пластины без ухудшения высокопрецизионного позиционирования. Дополнительное высокоточное перемещение осуществляется с помощью микрометрического винта по осям XY и вращением (Theta) с шагом 25 x 25 мм.



Уникальный механизм подъема платформы

Конструкция механизма подъема платформы с высокой степенью повторяемости (1 мкм) ручной зондовой станции TS150-AIT имеет три отдельных положения для обеспечения контакта, зазора (300 мкм) и загрузки (3 мм) с безопасным запорным приспособлением. Данные функции предотвращают нежелательное повреждение зонда или полупроводниковой пластины, обеспечивая интуитивное управление, точное размещение контакта и безопасную установку. Эта функция особенно важна для высокочастотных измерений в миллиметровом диапазоне и субтерагерцовом диапазоне частот (100 ГГц – 10 ТГц). Дополнительно этот механизм обеспечивает подъем  платформы на 50, 100 или 150 µm для быстрого и удобного выравнивания щупа головки по отношению к контактной площадки.



Регулировка держателя пластин по оси Z

Высокоточная регулировка держателя пластин по оси Z зондовой станции TS150-AIT с шагом 10 мм обеспечивает возможность использования различных частотных расширителей, например, производства компаний Rohde & Schwarz, VDI или OML.


Конфигурации микропозиционеров

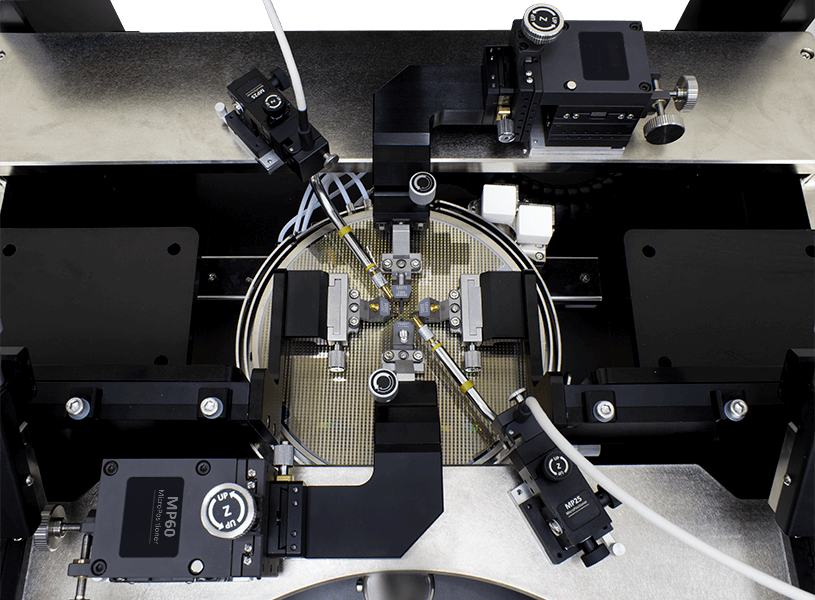

Специализированная и жесткая конструкция платформы позволяет разместить два микропозиционера MP80 (восток-запад) с большой площадью крепления для адаптеров расширения частотного диапазона. Станция разработана для четырехпортовых высокочастотных измерений или смещения при помощи двух мостов «север» и «юг».



MP80-DX

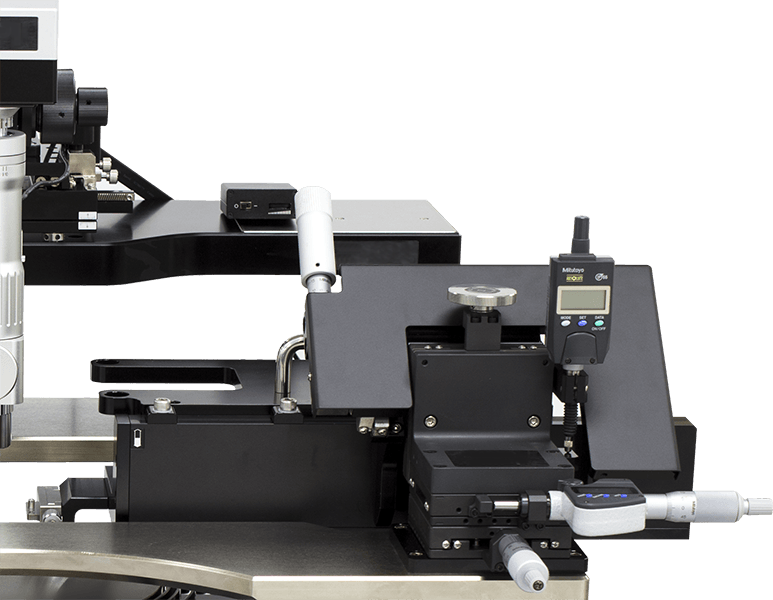

Микропозиционеры MP80-DX компании MPI обладают высокопрецизионным определением до 1 мкм значения Δl и предназначены для точной калибровки TRL, которая представляет собой технологию высокочастотной калибровки в миллиметровом и суб-терагерцовом диапазоне.




Различные держатели полупроводниковых пластин

Станция TS150-AIT оснащена различными держателями полупроводниковых пластин, которые удовлетворяют различные требованиях, предъявляемые как к бюджету, так и измерениям: • Стандартные держатели для высокочастотных измерений с разъемом BNC, • Специализированные держатели для измерений в миллиметровом диапазоне, полностью встроенные в специальный керамический материал с высокотемпературной проводимостью (>180W/Km), или  • Держатели для высокочастотных измерений с воздушным охлаждением ERS (для температурного диапазона от 20°C до 200°C или выше) с интегрированной позолоченной верхней поверхностью и небольшими отверстиями для подачи вакуума. Все держатели имеют два дополнительных держателя калибровочных подложек, встроенные в керамический материал для выполнения прецизионной высокочастотной калибровки, особенно в диапазоне выше 40 ГГц.



Интеграция частотных расширителей

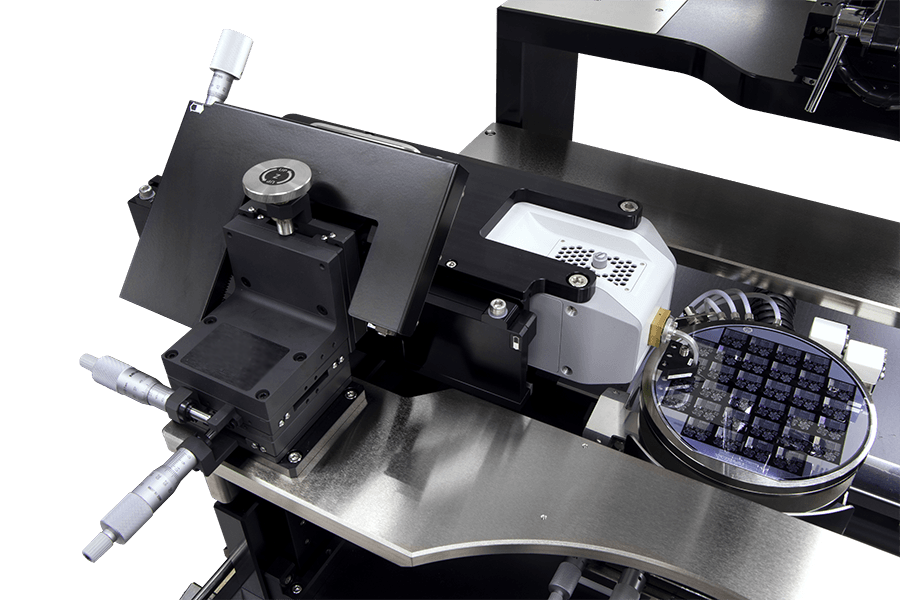

TS150-AIT включает совершенно новую конструкцию для интеграции частотных расширителей. Чтобы свести к минимуму расстояние до испытуемого устройства и обеспечить наилучшую возможную направленность измерения, ТБС представила новую концепцию, которая наводит расширитель на всю пластину диаметром 200 мм. При переключении между различными полосами в конструкцию встроена защита от сбоев, для большей безопасности.


Обзор зондовых станций TS150, TS200

Точность измерений


Платформа на пневматическом подшипнике.


Микропозиционер MP80-DX


Возможности увеличения Монокулярного микроскопа MPI SuperZoom SZ10


Возможности увеличения Монокулярного микроскопа MPI MPI MegaZoom SZ12.
