Ручная зондовая станция TS150HP

Ручные зондовые станции для выполнения измерений высокой мощности

Станции для устройств высокой мощности предназначены для тестирования устройств высокой мощности на полупроводниковой пластине. Зондовые станции TS150-HP и TS200-HP обеспечивают реализацию технического решения для измерений на пластине с расстоянием до 150 мм и 200 мм. Они позволяют успешно выполнять измерения низкого контактного сопротивления мощных полупроводниковых устройств в широком температурном диапазоне.

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Комплектующие
Видеопрезентация
Скачать

Платформа на пневматических подшипниках

Конструкция платформы станции на пневматических подшипниках с простым управлением держателя одной рукой обеспечивает удобство управления для своевременной навигации по поверхности пластины и ее быстрой загрузки без ухудшения параметров прецизионного позиционирования.
В состав конструкции входит дополнительный микрометрический винт для движения по осям XY и углу с шагом 25x25 мм.


Коаксиальные держатели пластин 10 кВ и триаксиальные держатели пластин 3 кВ

Компания ТБС предлагает коаксиальные 10 кВ держатели и триаксиальные 3 кВ держатели с температурным откликом, а также различные термические держатели, удовлетворяющие требования, как к бюджету, так и к измерениям, для выполнения измерений в температурном диапазоне до 300 °C. Блок управления температурой с сенсорным дисплеем предназначен для установки на самом зонде для обеспечения быстрого и удобного управления.

Зонды высокого напряжения / сильного тока (HV/HC)

Технические решения для выполнения измерений устройств высокой мощности состоят в использовании специализированных зондов высокого напряжения и сильного тока, в которых применяются многоконтактные наконечники для уменьшения контактного сопротивления. Зонды высокого напряжения обеспечивают измерения с низким током утечки во время проведения электрических испытаний с триаксиальными 3 кВ или 5 и 10 кВ коаксиальными держателями.

Безопасность и точность

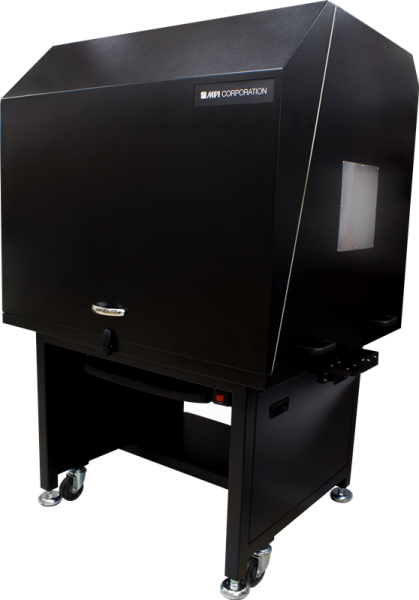

В составе станции TS150-HP имеется свето- и шумоизоляционный корпус с системой блокировки для обеспечения безопасности и защиты от электромагнитных помех, таким образом, выполняя прецизионные измерения с низким уровнем шума. Станция оборудована интерфейсной панелью для сенсорного распознавания контрольно-измерительного оборудования (Keithley или Keysight).

Держатель пластин TS150-HP для измерения высокой мощности оборудован дополнительным верхним поддоном с электрическими соединениями для подмагничивания. Поддон предназначен для сохранения фторированной жидкости для рентабельных дугогасительных решений.
