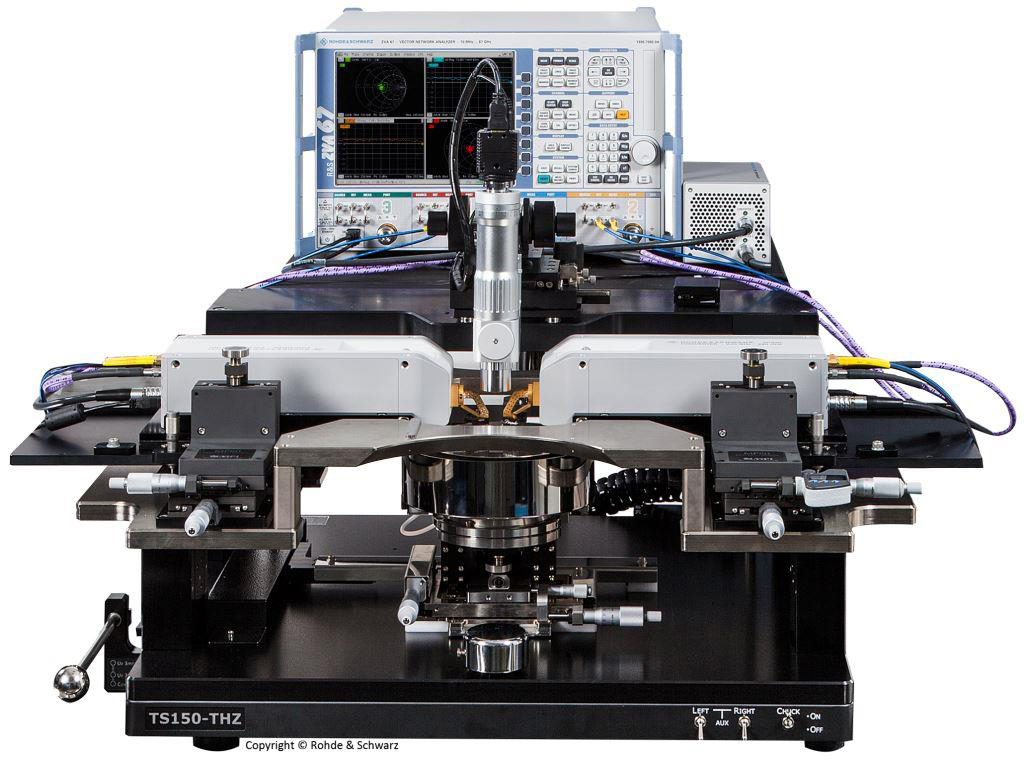

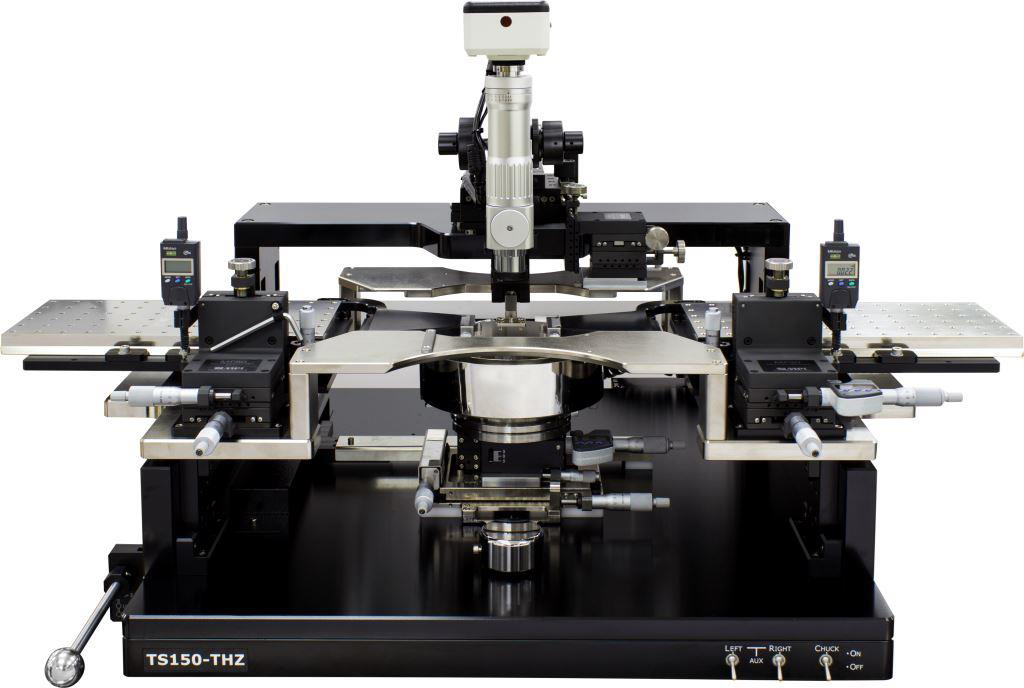

Зондовая станция TS150-THZ

Зондовая станция TS150-THZ компании предназначена для точных измерений в миллиметровом и терагерцовом диапазонах. Конструкции станции обеспечивает механическую стабильность. Ее работа осуществляется без подъема держателя на частотах, выше 220 ГГц. Она имеет уникальные функции подъема держателя и платформы, аналогично ручным зондовым станциям TS-150, TS-200.

Страна-производитель: Россия

Подойдет ли эта установка для моей технологии?Консультация эксперта
 TS150-THZ_Air_bearing stage.jpg
Платформа на пневматическом подшипнике
Конструкция платформы держателя пластин на пневматическом подшипнике обладает простым передвижным приспособлением, управляемым одной рукой, обеспечивая, таким образом, быстрое перемещение по осям XY и загрузку пластины без ухудшения высокопрецизионного позиционирования. Дополнительное высокоточное перемещение осуществляется с помощью микрометрического винта по осям XY и вращением (Theta) с шагом 25 x 25 мм.

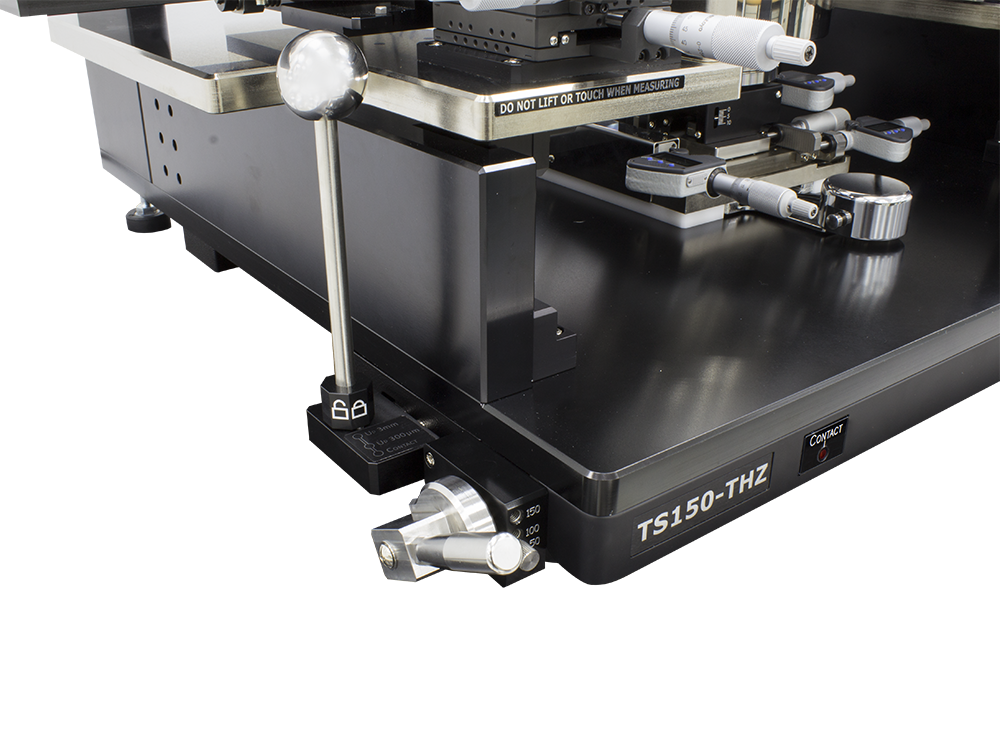

Уникальный механизм подъема платформы

Конструкция механизма подъема платформы с высокой степенью повторяемости (1 мкм) ручной зондовой станции TS150-THZ имеет три отдельных положения для обеспечения контакта, зазора (300 мкм) и загрузки (3 мм) с безопасным запорным приспособлением. Данные функции предотвращают нежелательное повреждение зонда или полупроводниковой пластины, обеспечивая интуитивное управление, точное размещение контакта и безопасную установку. Эта функция особенно важна для высокочастотных измерений в миллиметровом диапазоне и субтерагерцовом диапазоне частот (100 ГГц – 10 ТГц)

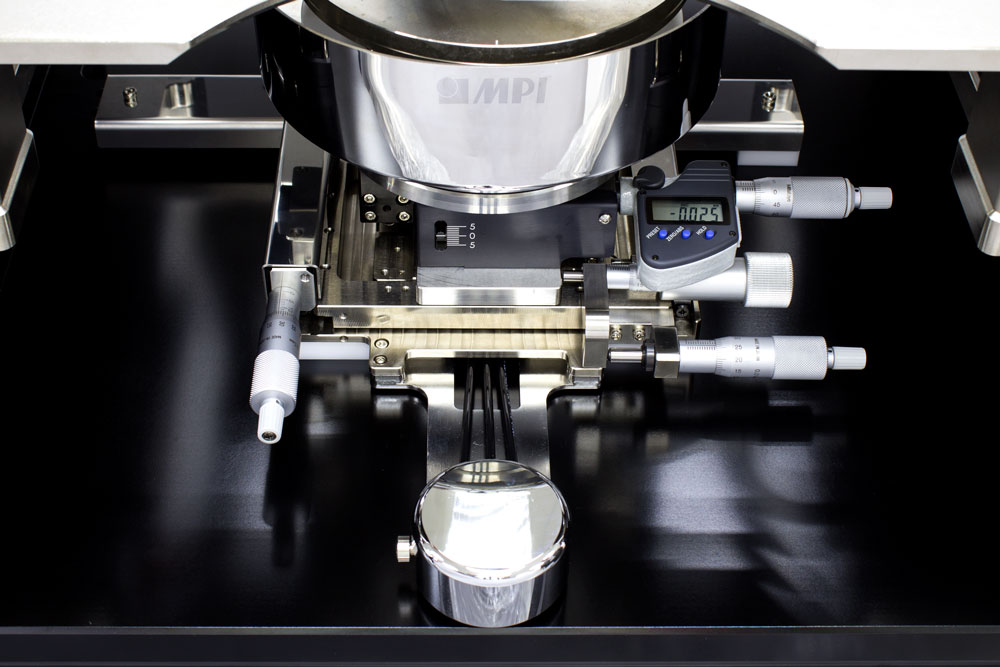

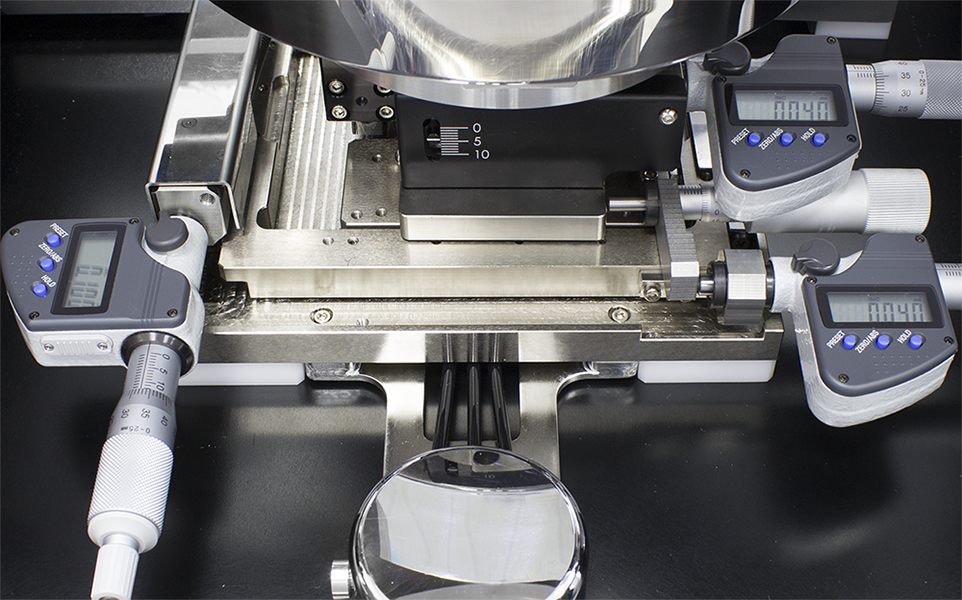

 03_TS150-THZ_Chuck-Z-adjustment.png            Регулировка держателя пластин по оси Z
Высокоточная регулировка держателя пластин по оси Z зондовой станции TS150-THZ с шагом 10 мм обеспечивает возможность использования различных частотных расширителей, например, производства компаний Rohde & Schwarz, VDI или OML.

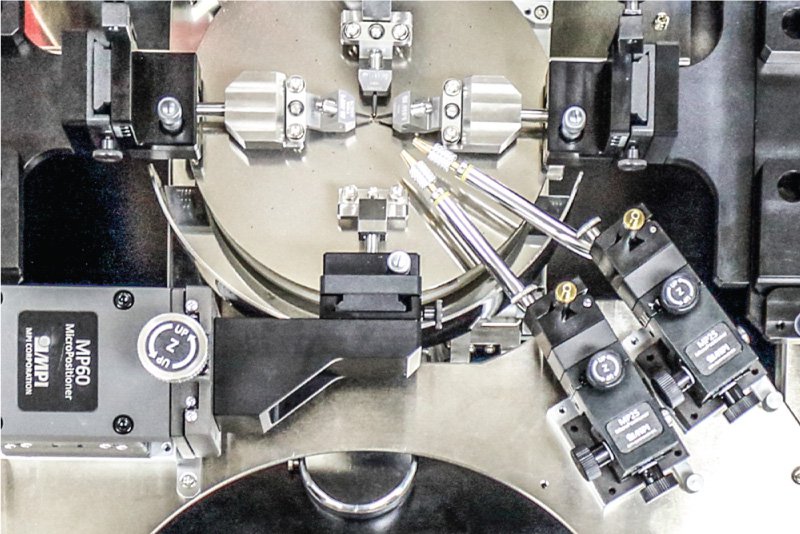

 04_TS150-THZ_Multiple-configurations-of-MicroPositioners_web.jpg        Конфигурации микропозиционеров
Специализированная и жесткая конструкция платформы позволяет разместить два микропозиционера MP80 (восток-запад) с большой площадью крепления для адаптеров расширения частотного диапазона. Станция разработана для четырехпортовых высокочастотных измерений или смещения при помощи двух мостов «север» и «юг»

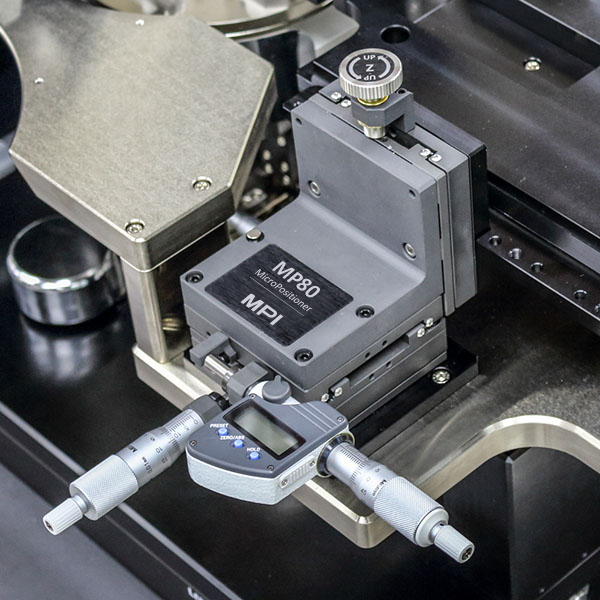

 05_TS150-THZ-MP80-DX-web-1.png        MP80-DX
Микропозиционеры MP80-DX обладают высокопрецизионным определением до 1 мкм значения Δl и предназначены для точной калибровки TRL, которая представляет собой технологию высокочастотной калибровки в миллиметровом и суб-терагерцовом диапазоне.


         Различные держатели полупроводниковых пластин
Станция TS150-THZ оснащена различными держателями полупроводниковых пластин, которые удовлетворяют различные требованиях, предъявляемые как к бюджету, так и измерениям: • Стандартные держатели для высокочастотных измерений с разъемом BNC, • Специализированные держатели для измерений в миллиметровом диапазоне, полностью встроенные в специальный керамический материал с высокотемпературной проводимостью (>180W/Km), или  • Держатели для высокочастотных измерений с воздушным охлаждением ERS (для температурного диапазона от 20°C до 200°C или выше) с интегрированной позолоченной верхней поверхностью и небольшими отверстиями для подачи вакуума. Все держатели имеют два дополнительных держателя калибровочных подложек, встроенные в керамический материал для выполнения прецизионной высокочастотной калибровки, особенно в диапазоне выше 40 ГГц.

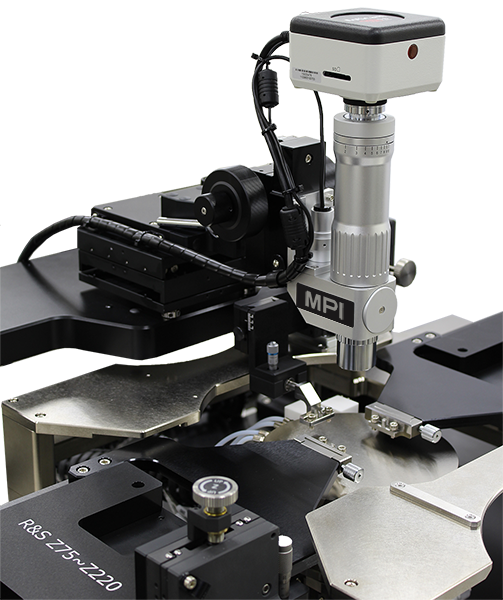

 07_TS150-THZ-Probe-System_Various-optic-options-1.png            Микроскоп и оптика
Компания ТБС предлагает широкий ассортимент оптических устройств– от монокулярных микроскопов SuperZoom SZ10 до MegaZoom MZ12 с 12-кратным увеличением и рабочим расстоянием более 45 мм. Низкий коэффициент этих микроскопов соответствует требованиям, предъявляемым к высокочастотным измерениям и измерениям в миллиметровом диапазоне, благодаря пространственным ограничениям, характерным для интеграции частотных удлинителей, которые требуют малые расстояния до тестируемого объекта.


Обзор зондовых станций TS150, TS200

Точность измерений


Платформа на пневматическом подшипнике.


Микропозиционер MP80-DX


Возможности увеличения Монокулярного микроскопа MPI SuperZoom SZ10


Возможности увеличения Монокулярного микроскопа MPI MPI MegaZoom SZ12.
