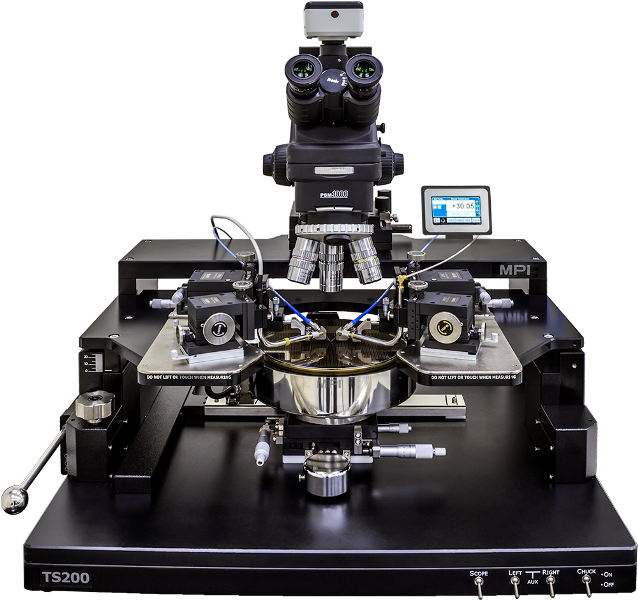

Ручная зондовая станция TS200

Платформа с пневматическим подшипником Уникальная конструкция платформы с пневматическим подшипником обладает простым передвижным приспособлением, управляемым одной рукой. Это позволяет осуществлять быстрое перемещение по осям XY и загружать пластину без ухудшения высокопрецизионного позиционирования. Дополнительное высокоточное перемещение осуществляется с помощью микрометрического винта по осям XY и вращение (Theta) с шагом 25 x 25 мм.

Уникальный механизм подъема платформы
Точность измерений зависит, прежде всего, от качества контакта! Конструкция механизма подъема платформы с высокой степенью повторяемости (1µm) имеет три раздельных положения для обеспечения контакта, зазора (300 µm) и загрузки (3 мм) с безопасным запорным приспособлением. Данные функции предотвращают нежелательное повреждение зонда или пластины, обеспечивая интуитивное управление и точное размещение контакта. Особенно эта функция важна для высокочастотных измерений и измерений с высокой мощностью.

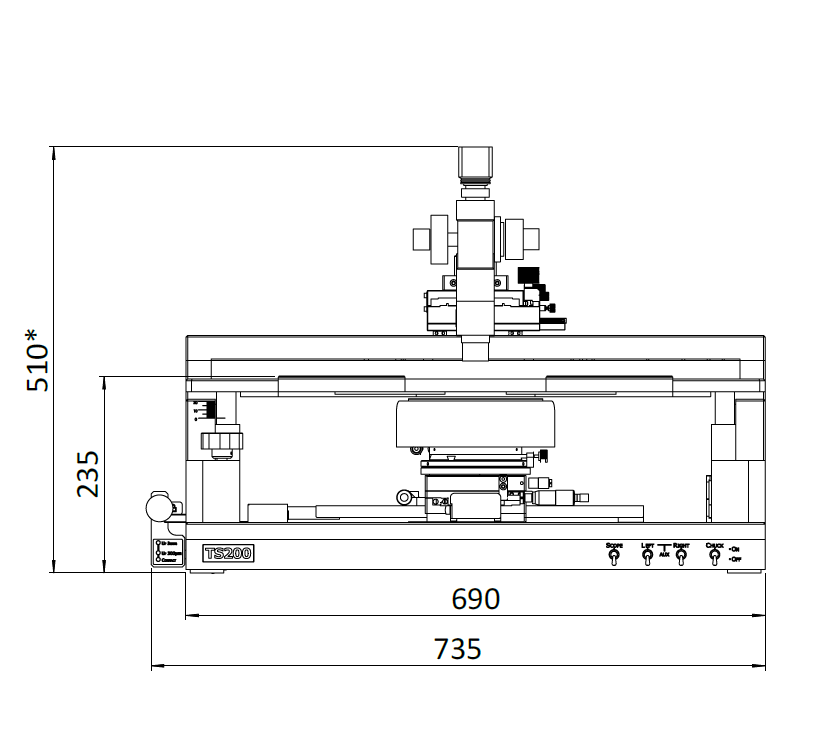

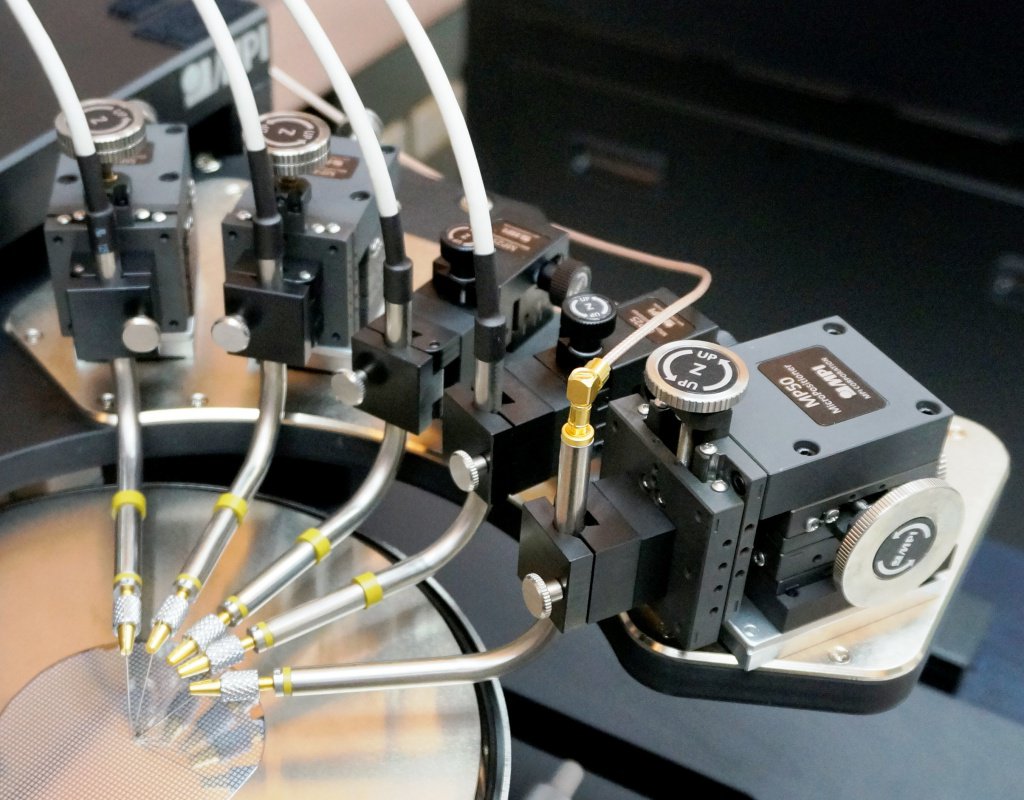

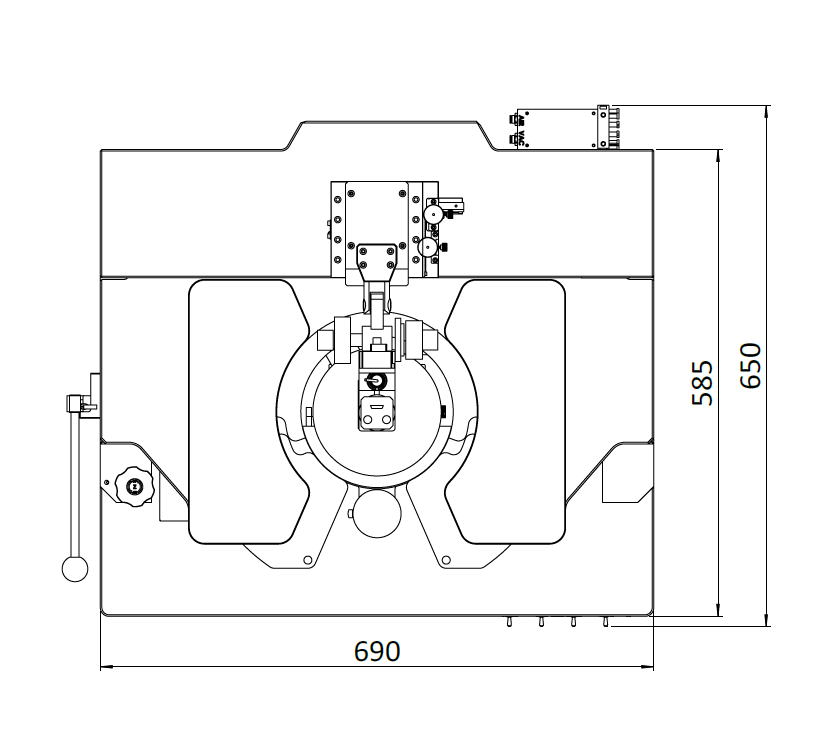

Компактная и жесткая конструкция платформы Компактная и жесткая конструкция платформы обеспечивает размещение до десяти микропозиционеров для измерений на постоянном токе и до четырех высокочастотных.

Различные держатели пластин
Предлагаются ручные станции с различными техническими решениями держателей пластин. Компания ТБС предлагает коаксиальные, триаксиальные и различные термические держатели пластин для выполнения температурных измерений в диапазоне до 300°C.

Дополнительные держатели (для калибровочных пластин)
В комплекте с высокочастотными держателями пластин входят два дополнительных держателя, встроенные в керамический материал для размещения калибровочных пластин

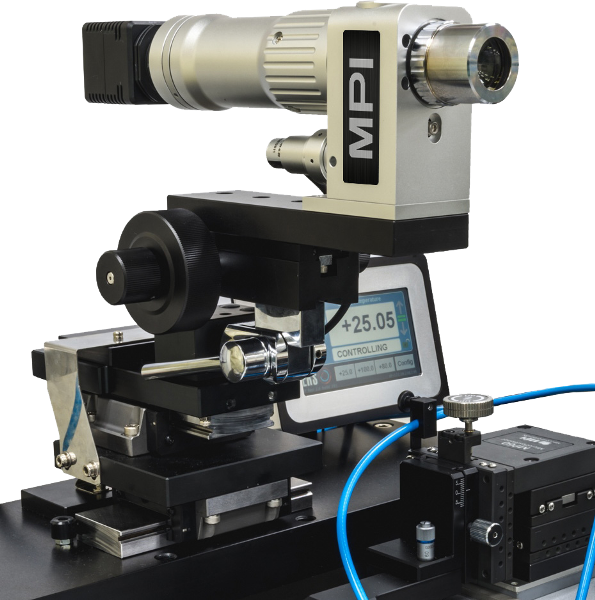

Выбор различных микроскопов и типов перемещений микроскопов
Предлагается большой ассортимент микроскопов и типов перемещений. Стереоскопический микроскоп для выполнения измерений на постоянном токе и вольт-фарадных характеристик. Монокулярные микроскопы SZ10 или MZ12 для ВЧ конфигураций. Имеются в наличии высокомощные оптические устройства, например, Mitutoyo FS70 или Motic PSM-1000, для приложений, выполняющих анализ отказов.

Откидывание микроскопа
Откидывание микроскопа на 90 градусов, стандартная опция для ручных зондовых станций так же, как и перемещение микроскопа при помощи пневматического подшипника и линейный подъем микроскопа по оси Z. Эти опции позволяют легко устанавливать и менять ВЧ головки.

Антивибрационная платформа
В состав всех ручных систем входит антивибрационное основание для достижения стабильного и устойчивого длительного контакта между зондом и подложкой, обеспечивая, таким образом, надежные результаты измерений. Антивибрационная платформа или антивибрационный стол являются дополнительными приспособлениями для лабораторий, где требуется всесторонняя защита от вибраций и заказываются отдельно.

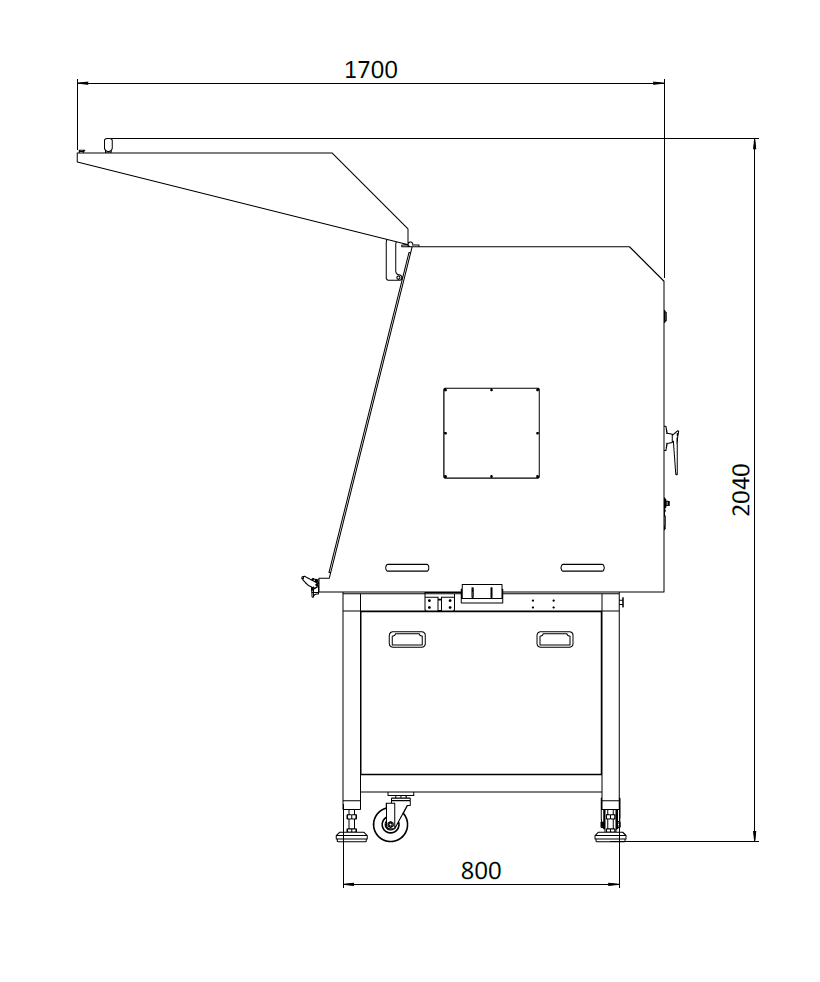

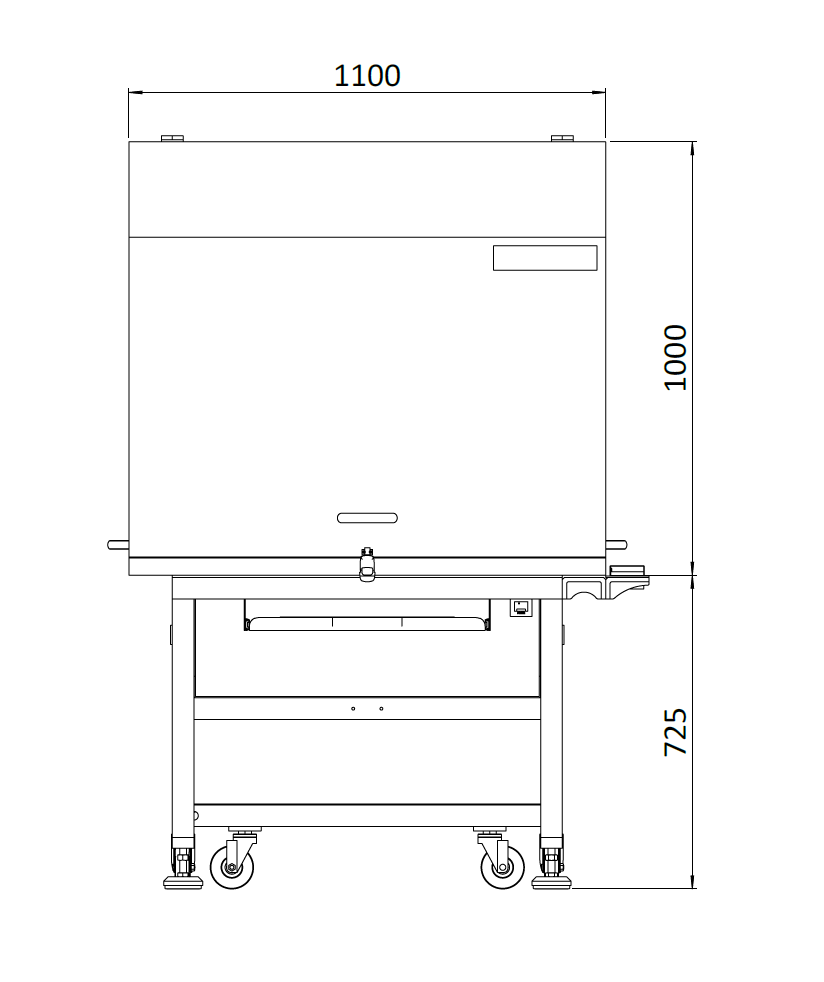

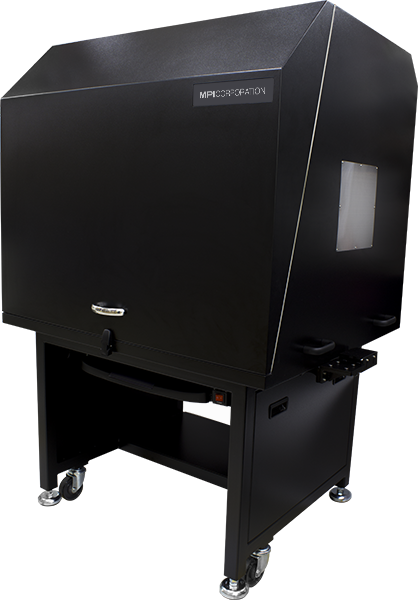

Светоизоляционный корпус
Предлагаемый светоизоляционный корпус обеспечивает защиту от электромагнитных излучений и светонепроницаемые условия проведения испытаний для сверхмалошумных измерений на постоянном токе.
