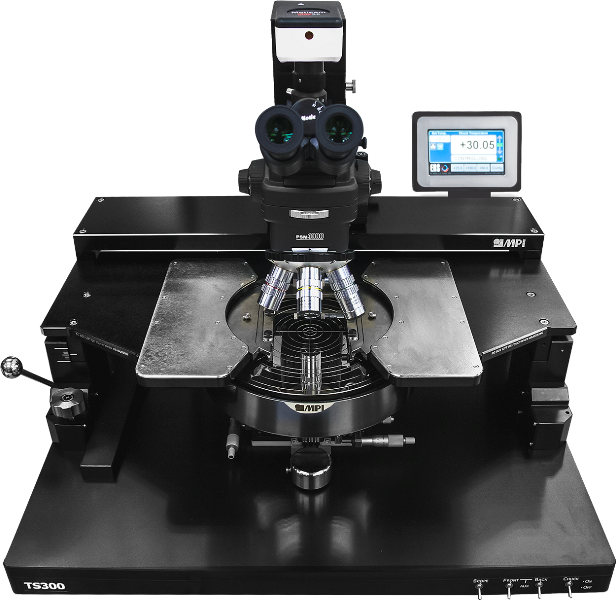

Зондовая станция TS 300

Россия
  • картинка
  • картинка
  • картинка
картинкакартинкакартинка

Зондовая станция TS 300 предназначена для точных и воспроизводимых измерений постоянных (DC/CV), высокочастотных (RF) сигналов и сигналов большой мощности (High Power). Станция имеет широкие возможности применения для таких нужд, как снятие характеристик и моделирование устройств, оценка надежности кристаллов на подложке, анализ дефектов технологии ИС, МЭМС и измерения высокой мощности.

Страна-производитель: Россия

Основные возможности:

  • Эргономичный дизайн позволяет быстро позиционировать образец при помощи ручного пантографа.
  • Устойчивая плита, допускающая установку до 10 DC или 4 RF-позиционеров
  • Воспроизводимый дизайн подъемника плиты с 3 отдельными режимами: для загрузки образца, контакта с образцом и промежуточный
  • Антивибрационная платформа в комплекте
  • Русскоязычное ПО
  • Возможность использования дополнительного навешиваемого на микроскоп оборудования при помощи жесткого моста для микроскопа

Подойдет ли эта установка для моей технологии?Консультация эксперта
Функции и преимущества


Платформа с пневматическим подшипником Уникальная конструкция платформы с пневматическим подшипником обладает простым передвижным приспособлением, управляемым одной рукой. Это позволяет осуществлять быстрое перемещение по осям XY и загружать пластину без ухудшения высокопрецизионного позиционирования. Дополнительное высокоточное перемещение осуществляется с помощью микрометрического винта по осям XY и вращение (Theta) с шагом 25 x 25 мм.
02_TS150-TS200-TS300-Probe-System-Unique-platen-lift-1.png        Уникальный механизм подъема платформы
Точность измерений зависит, прежде всего, от качества контакта! Конструкция механизма подъема платформы с высокой степенью повторяемости (1µm) имеет три раздельных положения для обеспечения контакта, зазора (300 µm) и загрузки (3 мм) с безопасным запорным приспособлением. Данные функции предотвращают нежелательное повреждение зонда или пластины, обеспечивая интуитивное управление и точное размещение контакта. Особенно эта функция важна для высокочастотных измерений и измерений с высокой мощностью.
7.3_TS150_TS200_TS300_Height_adjustment_scale.jpg        Регулировочная шкала по высоте
Точная регулировка зондовой платформы по высоте составляет 25 мм и требуется для поддержки различных измерений. Уникальная шкала с точностью 1 мм обеспечивает наглядность текущего положение платформы.
7.4_TS150_TS200_TS300_Compact_and_rigid_platen_design.JPG        Компактная и жесткая конструкция платформы Компактная и жесткая конструкция платформы обеспечивает размещение до десяти микропозиционеров для измерений на постоянном токе и до четырех высокочастотных.
 7.5_TS150_TS200_TS300_Various_chuck_options.jpg     Различные держатели пластин
Предлагаются ручные станции с различными техническими решениями держателей пластин. Компания ТБС предлагает коаксиальные, триаксиальные и различные термические держатели пластин для выполнения температурных измерений в диапазоне до 300°C.
 7.6_TS150_TS200_TS300_Auxiliary_chucks.jpg     Дополнительные держатели (для калибровочных пластин)
В комплекте с высокочастотными держателями пластин входят два дополнительных держателя, встроенные в керамический материал для размещения калибровочных пластин
7.7_TS150_TS200_TS300_Various_optic_and_movement_choices.jpg        Выбор различных микроскопов и типов перемещений микроскопов
Предлагается большой ассортимент микроскопов и типов перемещений. Стереоскопический микроскоп для выполнения измерений на постоянном токе и вольт-фарадных характеристик. Монокулярные микроскопы SZ10 или MZ12 для ВЧ конфигураций. Имеются в наличии высокомощные оптические устройства, например, Mitutoyo FS70 или Motic PSM-1000, для приложений, выполняющих анализ отказов.
08_Probe-System-Optic-tilting.png        Откидывание микроскопа
Откидывание микроскопа на 90 градусов, стандартная опция для ручных зондовых станций так же, как и перемещение микроскопа при помощи пневматического подшипника и линейный подъем микроскопа по оси Z. Эти опции позволяют легко устанавливать и менять ВЧ головки.
09_vibration-isolation-platform.png        Антивибрационная платформа
В состав всех ручных систем входит антивибрационное основание для достижения стабильного и устойчивого длительного контакта между зондом и подложкой, обеспечивая, таким образом, надежные результаты измерений. Антивибрационная платформа или антивибрационный стол являются дополнительными приспособлениями для лабораторий, где требуется всесторонняя защита от вибраций и заказываются отдельно.
10_TS150-TS200-TS300-Probe-Systems-Dark-box.png        Светоизоляционный корпус
Предлагаемый светоизоляционный корпус обеспечивает защиту от электромагнитных излучений и светонепроницаемые условия проведения испытаний для сверхмалошумных измерений на постоянном токе.

Станции TS300 просты в использовании. Предназначены для прецизионного анализа подложек и полупроводниковых пластин размером до 300 мм. Данные станции подходят для решения самых различных задач, включая анализ отказов, проверку параметров структур на этапе проектирования интегральных схем, микроэлектромеханических систем (MEMS), а так же определение характеристик и моделирование устройств высокой мощности


Обзор зондовых станций TS150, TS200


Платформа на пневматическом подшипнике.


Возможности увеличения Монокулярного микроскопа MPI SuperZoom SZ10


Возможности увеличения Монокулярного микроскопа MPI MPI MegaZoom SZ12.
