Ручная зондовая станция TS50

TS50 50-мм ручная зондовая измерительная станция

Зондовая станция TS 50 предназначена для точных и воспроизводимых измерений постоянных (DC/CV), высокочастотных (RF) сигналов. Станция подходит для целей исследования и разработки, а также обучения по технологиям ИС на одиночных образцах. Идеальный прибор для согласования нагрузок и замера ВЧ-шумов

Страна-производитель: Россия

Организация приемки оборудования
на заводе-изготовителе

В некоторых случаях важным этапом поставки сложного оборудования является его обязательная приемка на заводе-изготовителе. Проведение приемочных испытаний позволяет своевременно выявить возможные недостатки в работе оборудования и быстро их устранить. Поэтому компания ТБС, официальный представитель ведущих мировых производителей высокотехнологичного оборудования, предоставляет своим заказчикам, заинтересованным в ознакомлении с процессом производства оборудования и проверке его качества, возможность посещения Европейских заводов-изготовителей.

Специально для инженерного персонала заказчика, в обязанности которого будет входить работа на выбранной установке, будет организован выезд на территорию завода компании-производителя и обеспечено участие в испытаниях и приемке оборудования. Совместно со специалистами компании ТБС представители заказчика смогут проверить соответствие собранной установки техническому заданию, удостовериться в качестве исполнения и оценить эксплуатационные характеристики на основе тестовых процессов.

Также в рамках визита представители пройдут специализированные тренинги, включающие в себя теоретическую и практическую часть, которые позволят получить подробную информацию о принципах работы, правилах эксплуатации и обслуживания выбранного оборудования. По завершению тренингов специалистам выдается официальный сертификат компании производителя, подтверждающий прохождение сотрудниками профессионального обучения и позволяющий им работать на данном оборудовании.

Двухэтапная приемка (первичная на заводе-производителе и последующая на территории заказчика) облегчает и ускоряет пусконаладочные работы, а также ввод в эксплуатацию оборудования.

Уверенность в сделанном выборе, а также приобретенные персоналом знания и навыки эффективной работы на высокотехнологичном оборудовании будут способствовать успеху и дальнейшему развитию предприятия. Это еще раз позволит по достоинству оценить все преимущества сотрудничества с компанией ТБС.

За более подробной информацией обращайтесь к нашим специалистам.

Штаб-квартира SUSS MicroTec
в Гархинг (Германия)

Штаб-квартира Evatec
в Трюббах (Швейцария)

Штаб-квартира Corial
в Бернин (Франция)

Основные возможности:

Эргономичный дизайн

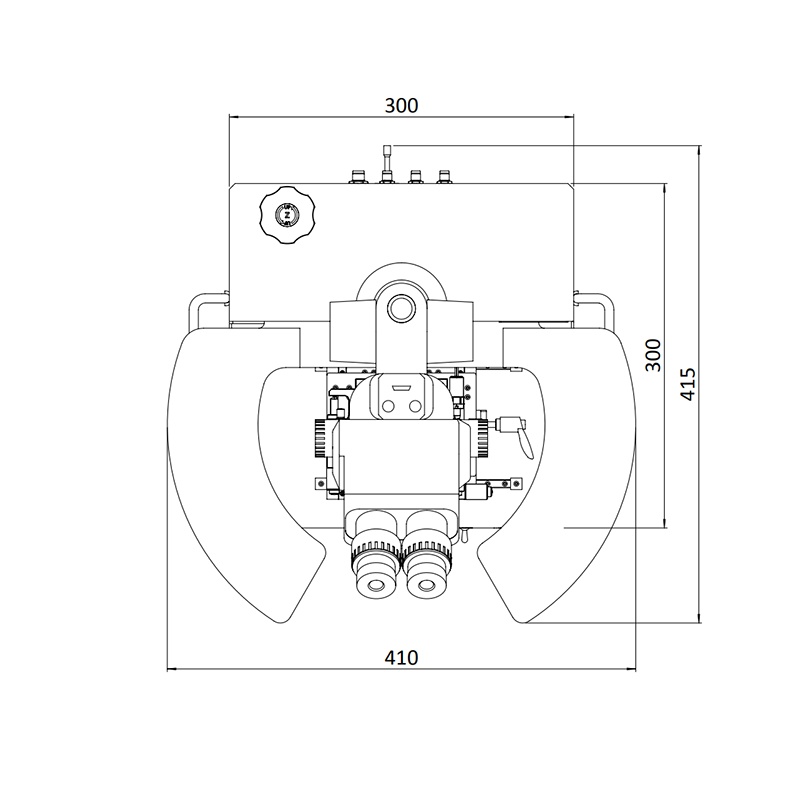

Надежная и стабильная конструкция при небольших (300х300 мм) размерах подставки
Устойчивая платформа, допускающая установку до 6 DC или 2 RF-позиционеров
Легкое позиционирование штатива и микроскопа
Русскоязычное ПО

Установок в России:

Подойдет ли эта установка для моей технологии?Консультация эксперта

Полное описание
Комплектующие
Видеопрезентация
Скачать

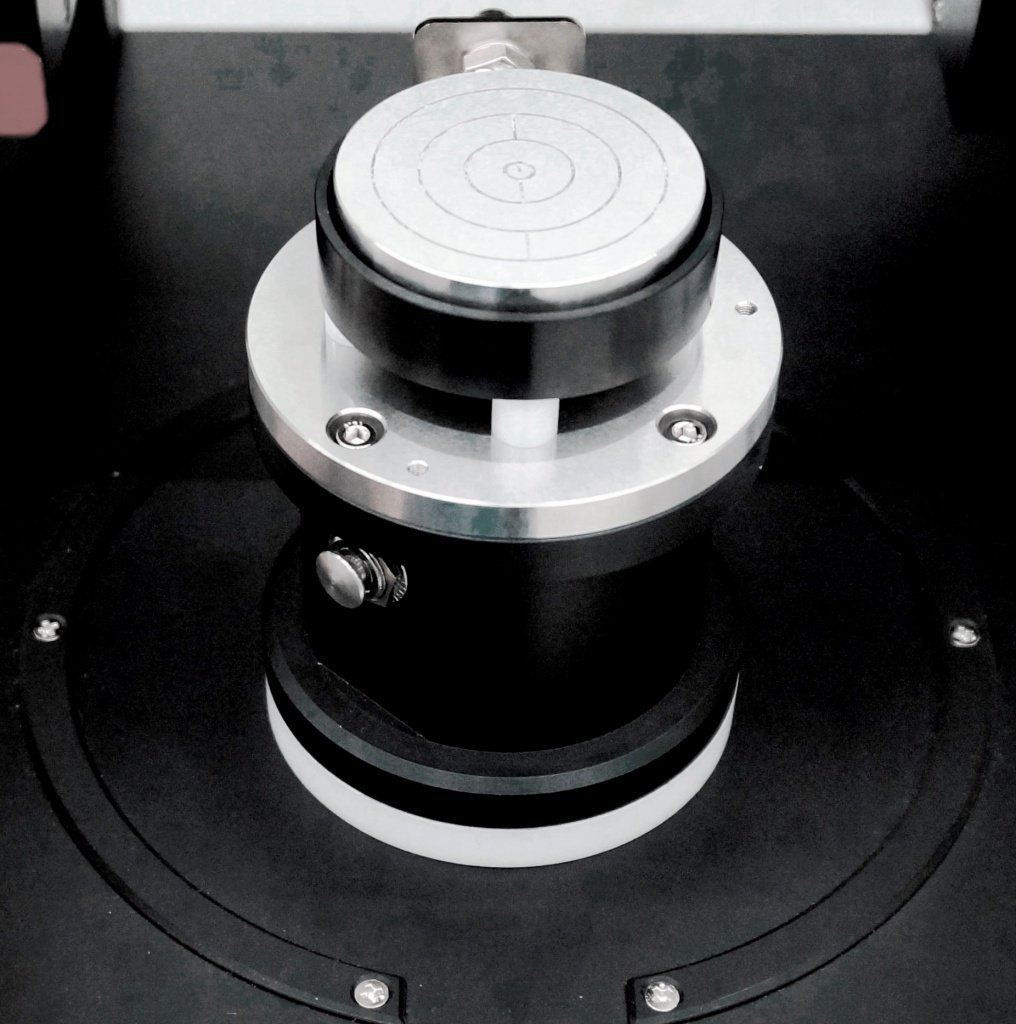

Упрощенная платформа

Станция TS50 может иметь два различных варианта управления платформой держателя пластин. Упрощенная платформа представляет собой блок с вакуумным управлением, управление осуществляется одной рукой. Платформа обеспечивает быстрое и интуитивное перемещение по осям XY и вращение (Theta) и является стандартной конфигурацией для выполнения простых измерений ВАХ и вольт-фарадных характеристик

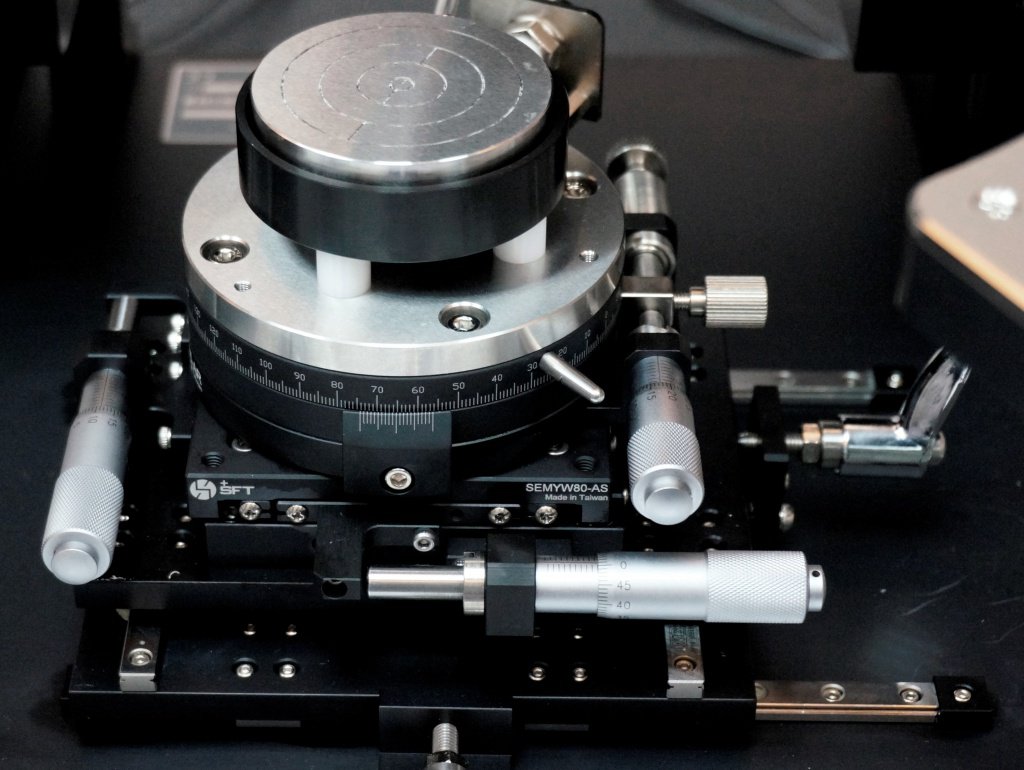

Платформа с линейным перемещением по осям XY в диапазоне 50 x 50 мм

Данная платформа обеспечивает быстрое и независимое линейное перемещение по осям XY в диапазоне 50 x 50 мм, а также точное перемещение в диапазоне 25 x 25 мм с помощью микрометрических винтов по осям XY и вращение (Theta). Она обязательна для высокочастотных держателей пластин или в комбинации с термическими держателями пластин.

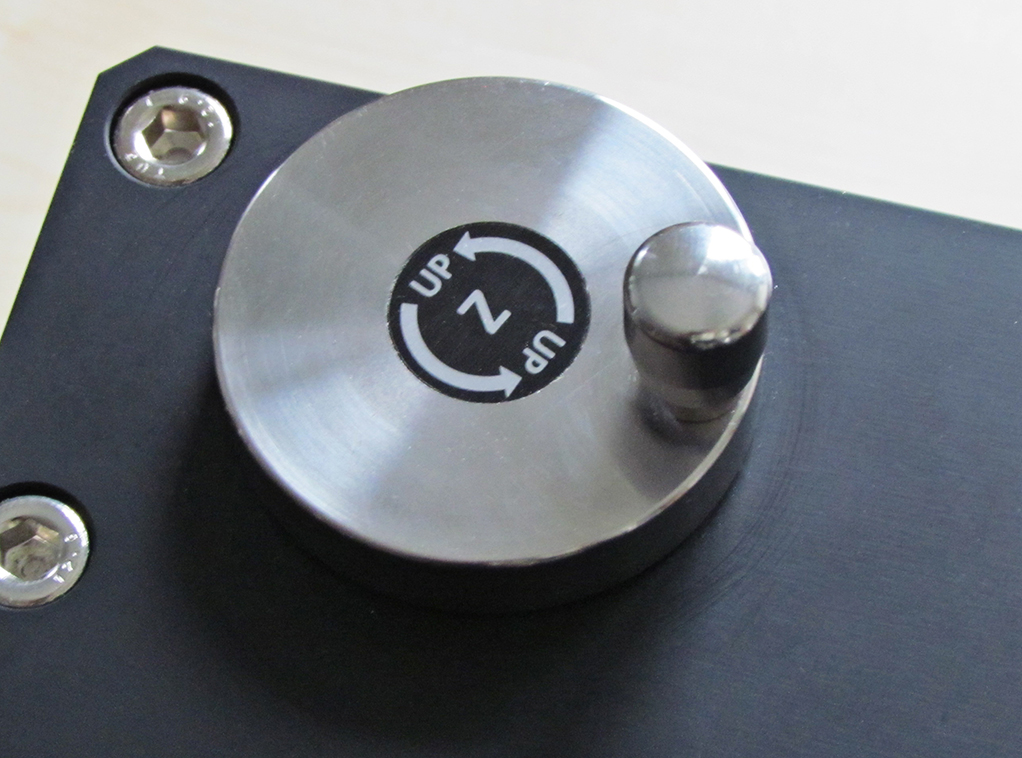

Регулировка по высоте 20 мм

Точная регулировка зондовой платформы по высоте составляет 20 мм и требуется для поддержки различных измерений. Кроме того, она используется для управления контактом/зазором одновременно всех микропозиционеров.

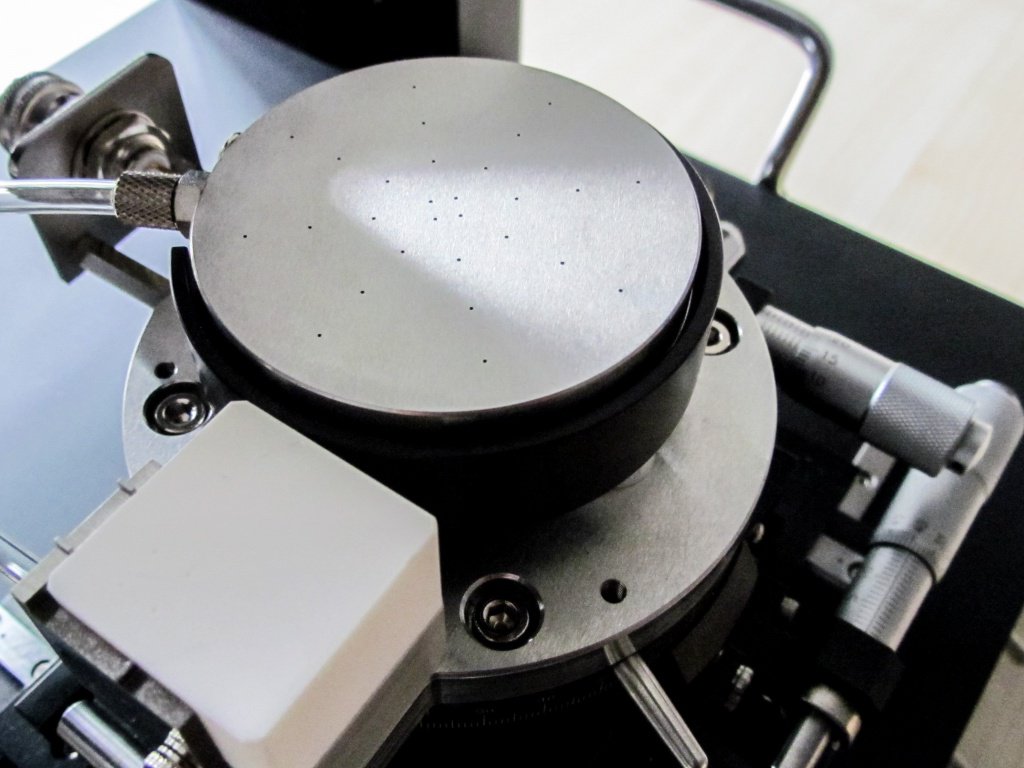

Триаксиальный держатель пластин

Для реализации высокочастотных измерений зондовая станция TS50 оборудована 50 мм триаксиальным держателем наряду с дополнительным держателем, встроенным в керамический материал для размещения высокочастотных калибровочных пластин.

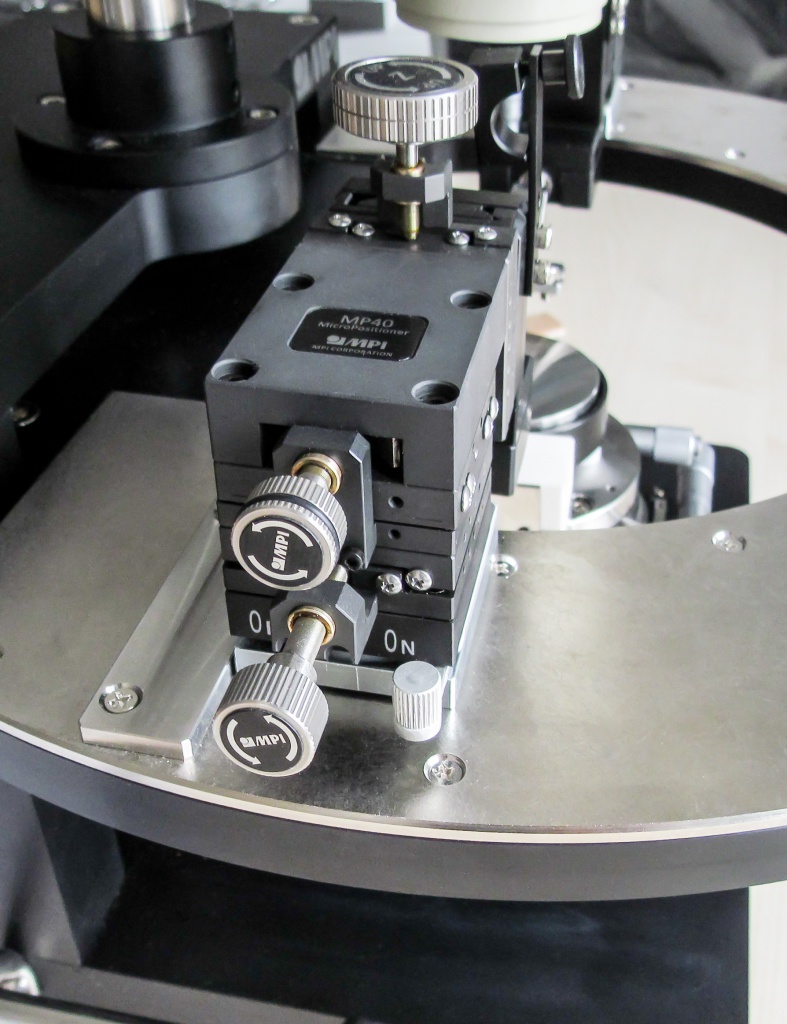

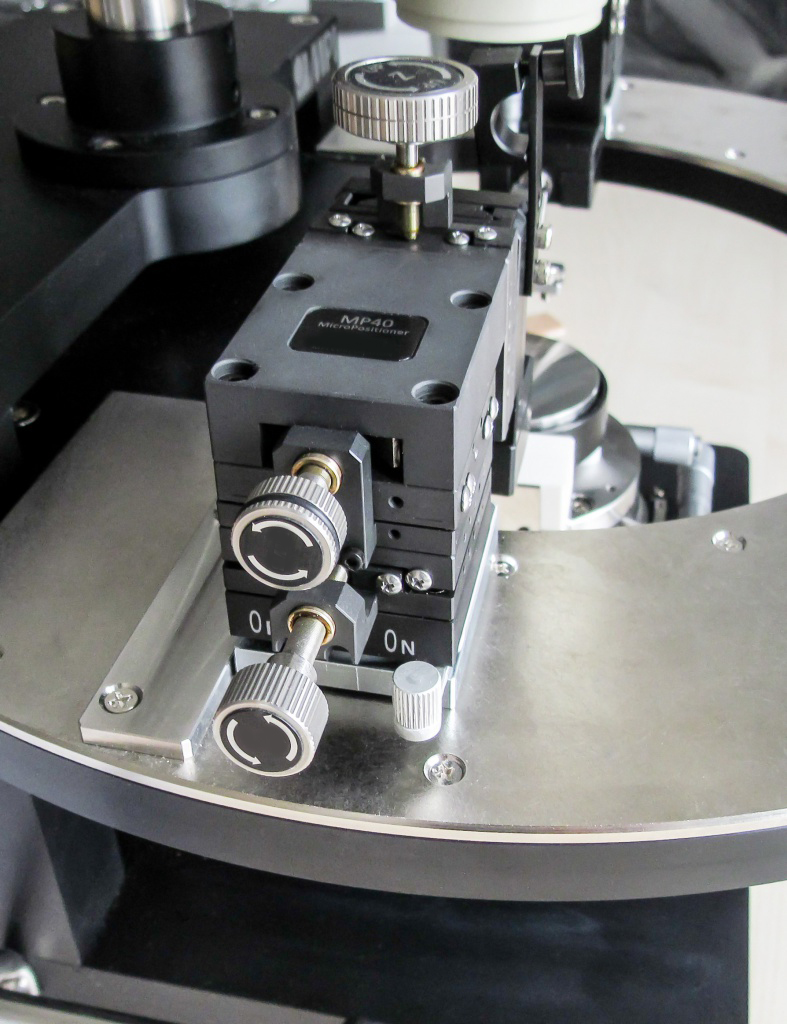

Регулировка микропозиционеров по осям XYZ

Также стандартной характеристикой, обеспечивающей выравнивание между высокочастотными зондами, является регулировка двухпортовых высокочастотных микропозиционеров по осям XYZ

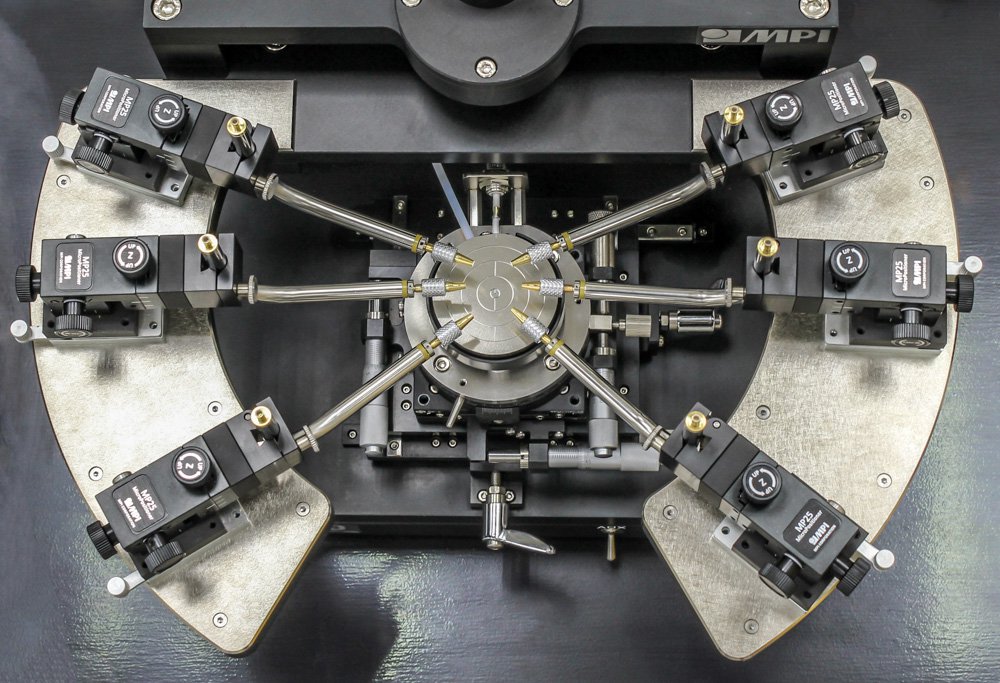

Конфигурации микропозиционеров

На зондовой станции можно разместить до восьми микропозиционеров MP25 для измерения ВАХ или шести микропозиционеров MP40 для высокочастотных измерений с целью удовлетворения различных требований к подложке и топологии устройства.

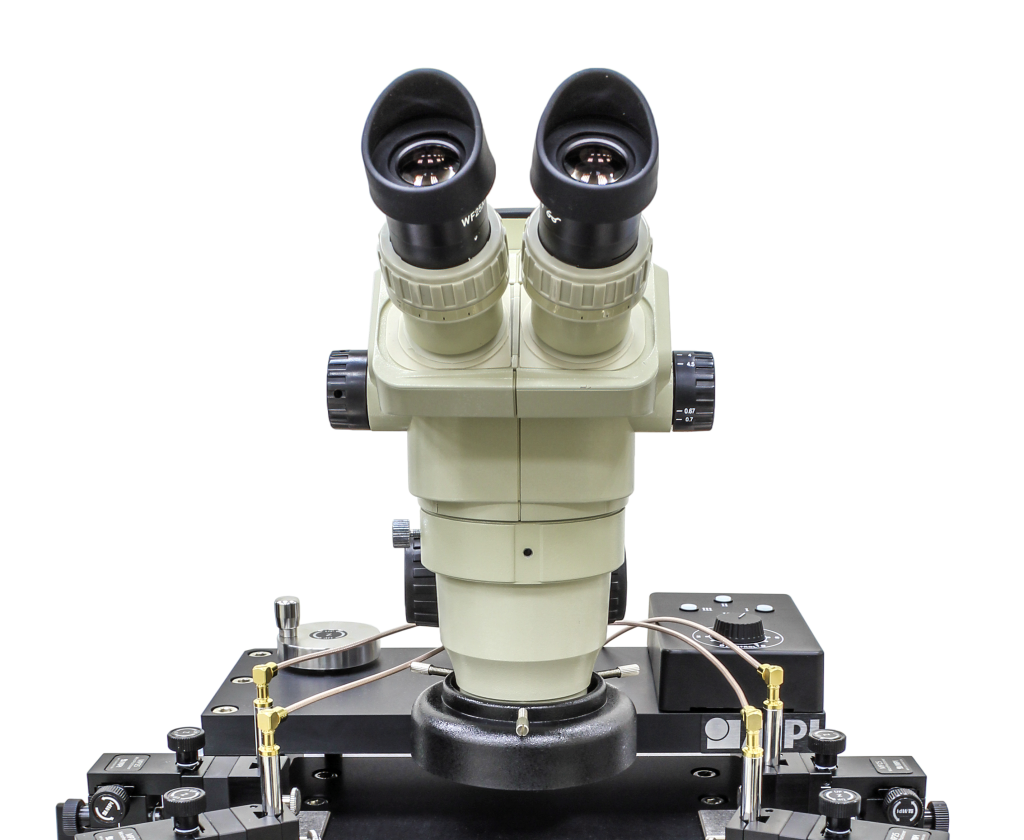

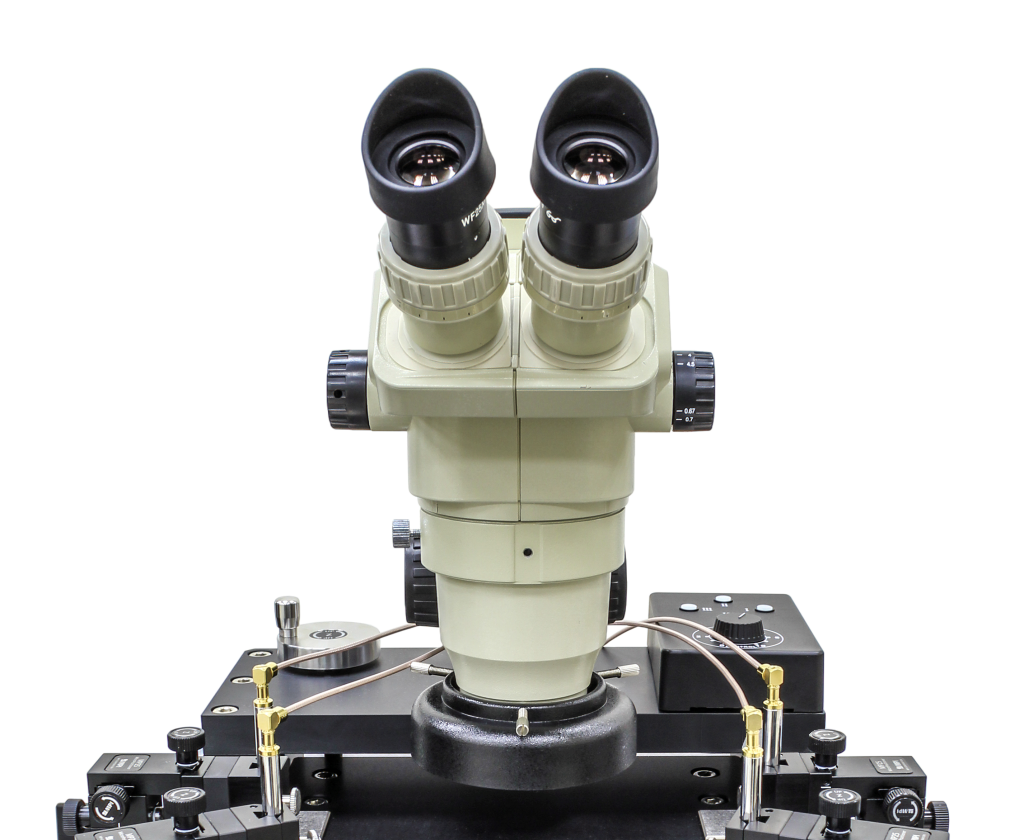

Различные микроскопы

Предлагается большой ассортимент микроскопов. Можно выбрать стереоскопический микроскоп для выполнения традиционных измерений на постоянном токе и вольт-фарадных характеристик. Также предложены монокулярные микроскопы с большим увеличением для высокочастотных конфигураций или конфигураций с активным согласованием.

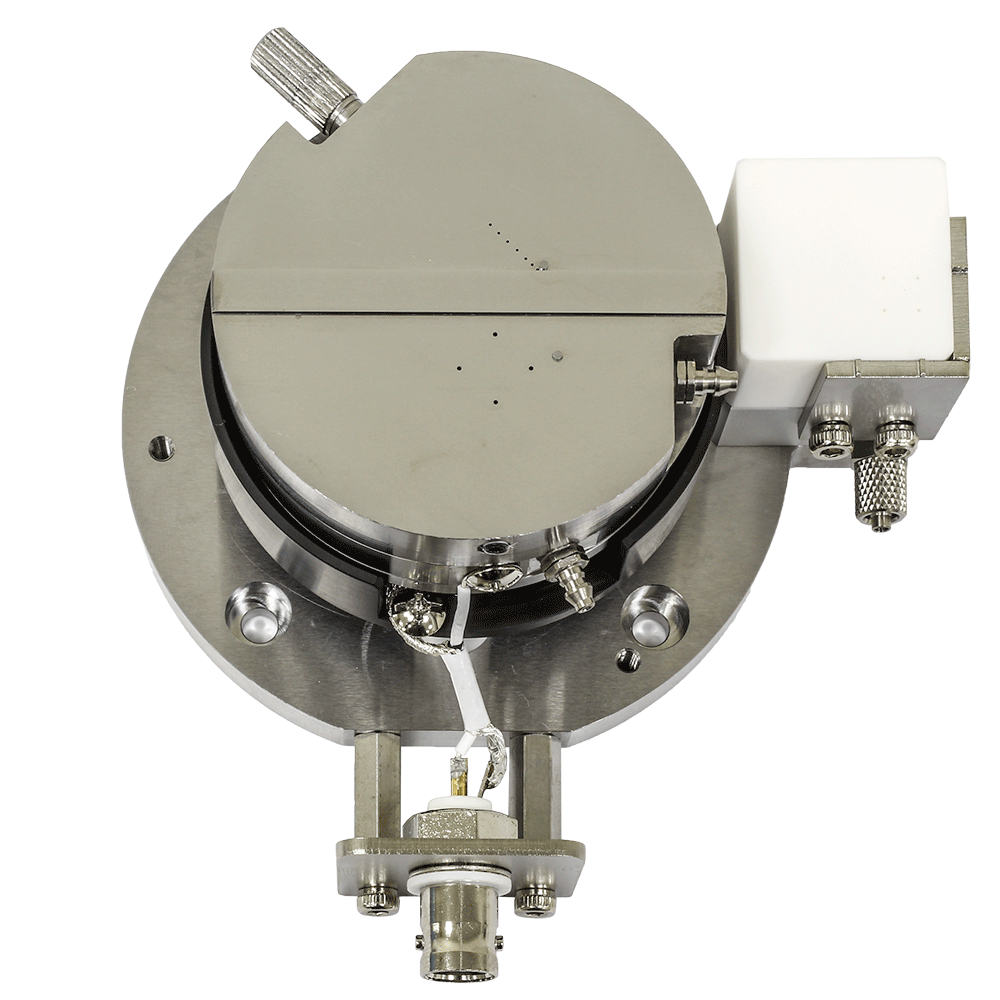

Держатель кристаллов

Держатель для кристаллов превращает станцию TS50 в платформу для тестирования устройств с размером от 1x1 мм. Он содержит устойчивый и удобный в работе вакуумный переключатель для правильной фиксации кристаллов, имеющих размер до 10x10 мм. Включение держателя для интегральных калибровочных подложек на одной высоте позволяет выполнять высокочастотные измерения. Его можно устанавливать на любом держателе полупроводниковых пластин, включая термические держатели.
